CST MWS中做了一個microstrip-slotline的transition,端口設置求助
在CST做如上的一個microstrip-slotline的transition，為了便于觀察，所以做了對稱的兩個，一個微帶線端口入，另一個出，然后查看S參數
看CST的一些資料上寫，單個的微帶線一般就直接選取整個面做為波端口，可這里的那個面上有兩個不同作用的端口了，這種情況要怎么設置呢？
非常感謝！
沒看懂原理。一個端口入一個端口出，那就是兩個端口了？分別建兩個端口不就行了么？要查看什么S參數？
感謝回復。
本來只要一邊作為Tapered slot antenna的饋電結構，現在先做饋電部分，就做成了兩個對接的，看S11,和S12，就是端口不知道怎么畫，直接畫個矩形設成端口么？
還是不太明白……。誰的S11？誰到誰的S21？
只看描述的話，自然是各自建立端口，否則無法得到S21。
“畫個矩形設成端口么”，沒聽說過設置端口還要畫矩形。如果不了解操作，請閱讀CST MWS幫助文件《Waveguide Port Overview》。
受之前HFSS的影響就自然這么想了，呵呵
兩個端口尺寸完全一樣的，當然就是一個1口，一個2口了
CST MWS里設置端口的時候不是要先選擇一個面然后設置成waveport么，這里要如何各自選一個面？
哦，我是HFSS大白，根本沒用過。
我就給你說具體點兒吧：
單擊"f"鍵（或者Objects -> Pick -> Pick Face），進入“選擇面”模式；
在你需要設置為端口的微帶線的那個面上雙擊，就選中一個面；
單擊工具欄上的"waveguide port"（或者Solve -> Waveguide Ports...），打開Waveguide Port設置選項；
里面的參數請自己研究（單擊"Help"按鈕會打開CST MWS幫助文件《Waveguide Port》，里面包括所有參數的解釋）；
以同樣的方法創建另一個端口。
強烈建議首先閱讀《CST STUDIO SUITE - Getting Started》、《CST MICROWAVE STUDIO - Workflow and Solver Overview》和CST MWS Tutorials，了解最基本的操作是必需的！
管理員你太好了，淚流滿面....
之前我已經把卷1卷2已經詳細地看過了，請看下圖

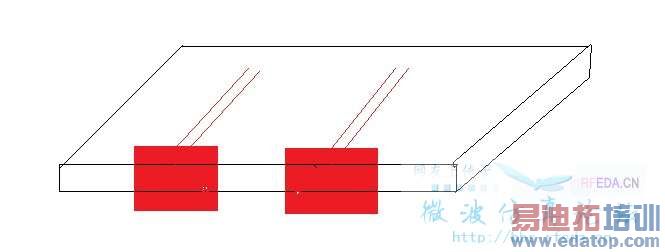

介質上是有兩條微帶線的，我想，如果各設一個端口的話，應該是下面這個樣子吧：

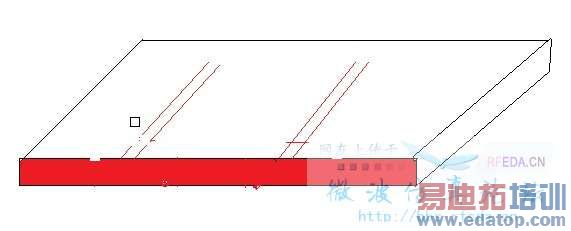

可是如果直接pick face的話，就會選中整個面設為一個端口，像下面這樣：
如果都選中這一個面設成兩個端口，不是就重復了嗎。
故而有以上的問題了....

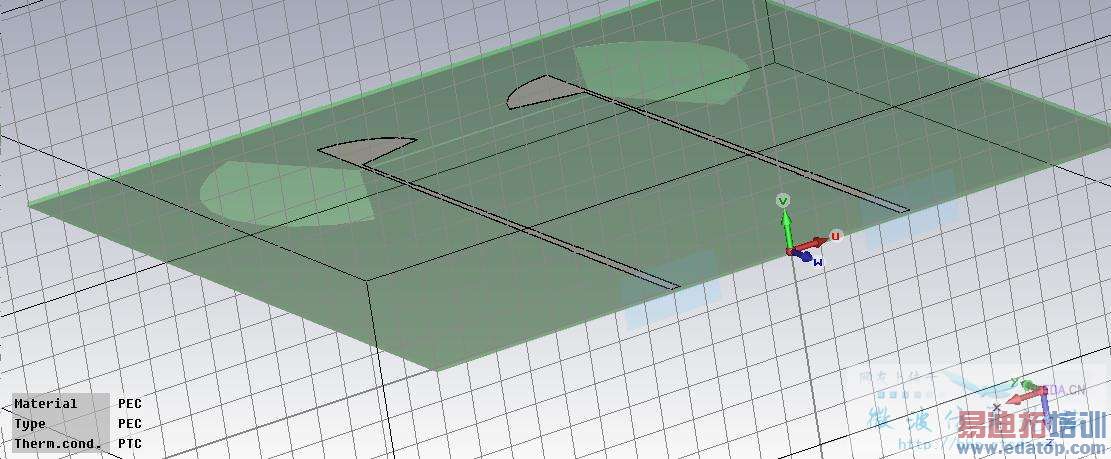

我看過CST的一個教程，是仿真各類傳輸線的，同軸線，微帶，共面波導，槽線，鰭線都有，里面都是直接這樣選擇介質邊上的一個面，像上面第二個圖那樣，選中之后直接設成一個端口，可是這樣在介質長方體的一個面上出現兩個不同的端口的時候，就不太會設了。
如果是兩個端口的話，那就應該是第一張圖的樣子。
創建Waveguide Port并不是只有那一種方式，請仔細閱讀幫助文件《Waveguide Port》，自己動手逐個嘗試每一個參數的功能，看看參數對端口（尤其是尺寸）有什么影響。
假設你真的已經都試過了（再次強調要閱讀幫助文件，我不是客套），我相信你自己一定能想到該怎樣處理。
好的，謝謝幫助！
