CST基礎079-鼠標光標查看場分析結果值

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

為了進行直觀的場分析，可以使用鼠標光標直接確認場值，操作命令：2D/3D Plot > Tools > Field at Cursor。

CST Microwave Studio支持在鼠標光標位置直接顯示2D/3D Field值的功能。CST不僅支持場結果在點、線、面、體積上的后處理功能，還可以在鼠標光標位置顯示結果，為用戶直觀地分析場提供友好的環境。

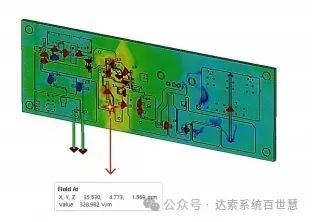

光標置于需要確認場值的位置，如下圖所示，畫面下方顯示坐標和值。X/Y/Z坐標全部都顯示，在2D/3DField中也可以使用。
