CST粒子束耦合仿真
CST粒子工作室可以實現電磁場、PTS、PIC之間的耦合；粒子面損耗與熱求解器耦合。
電磁場耦合
CST粒子工作室是專門用來模擬帶電粒子通過電磁場的軌跡的。計算軌跡采用以下三種技術中的一種(或多種):
1.經典電磁場計算
CST粒子工作室可以用EM的低頻和高頻求解器作為輸入。
-Electrostatics Solver靜電場低頻求解器：一般電子槍中計算加速場、陰極射線管中束流導向單元的偏轉靜電場。
-Magnetostatics Solver靜磁場低頻求解器：耦合磁體用，螺線管、多極磁體等。
-Eigenmode Solver本征模高頻求解器：計算腔內諧振場。
-Time Domain Solver時域高頻求解器：用3D場監視器追蹤粒子。典型的應用是次級電子倍增分析。
2. 解析定義磁場
直接定義靜電解析H和B場分布。有如下幾種方式：
-直接定義整個求解域內H的恒定值
-直接定義整個求解域內B的恒定值
-旋轉對稱磁場，其特征是沿全局或局部坐標系的Z軸定義的一維切向磁化矢量。

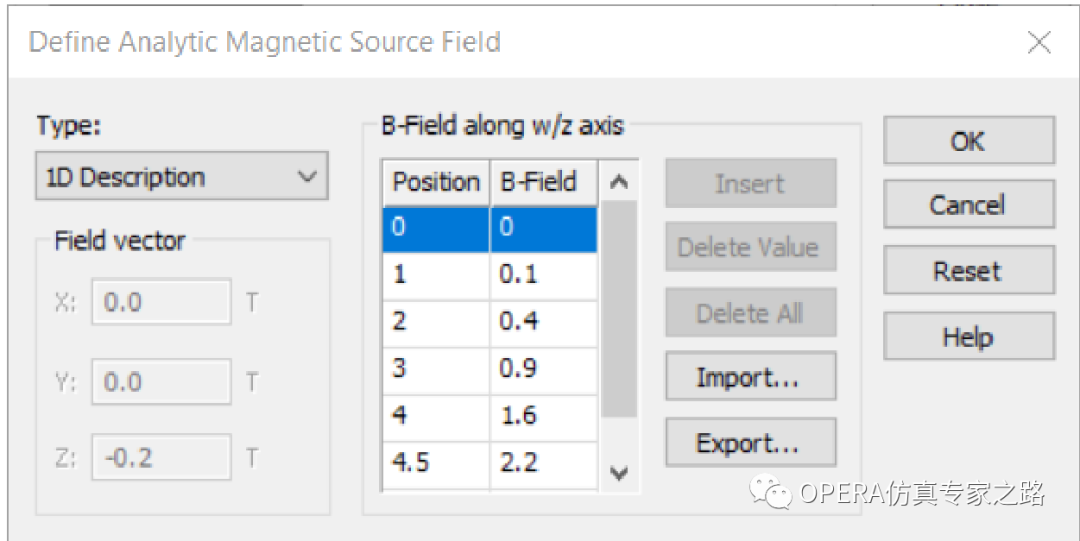

沿著Z軸的B值直接定義：

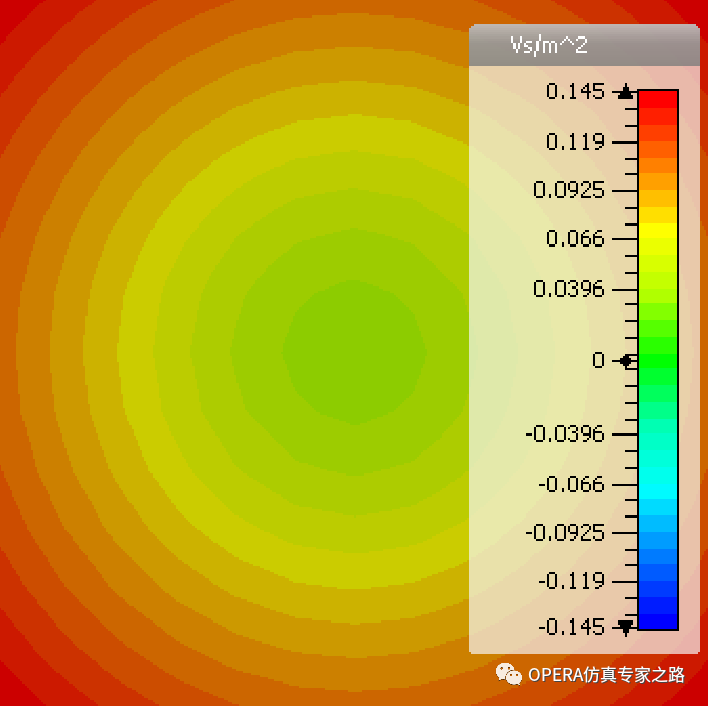

特定一個Z軸位置的B平面云圖，這樣就很直觀了：
3. 導入- ASCll或從其他project中

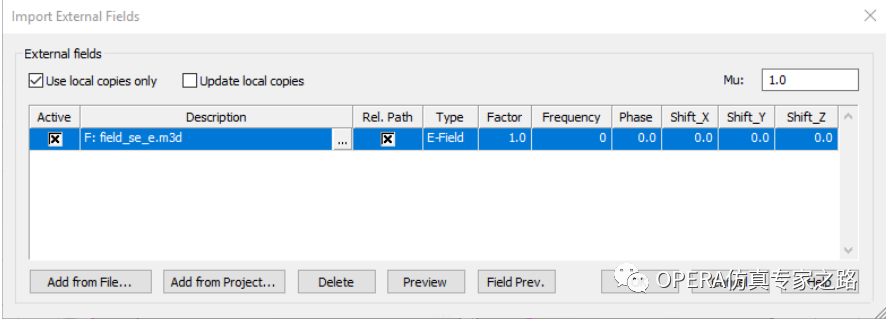

從ASCIl文件或從另一個CST project中導入。導入的多個場可以疊加。在Simulation- Sources and loads- Source field -Import External field中導入:
可以導入本征模，E， H或B，網格可以不同。
Particle Interfaces粒子接口
粒子接口用于耦合PTS、PIC仿真project。有兩種類型的接口可用：Export Interface和Import Interface。
假設有一個電子槍project，它必須通過使用粒子接口連接到后續的PIC或PTS項目，大致步驟如下:
1.打開電子槍project
2.定義一個Exprot Interface
3.運行電子槍project的計算，生成.pio粒子數據文件
4.打開后續的PIC project
5.定義Import Interface
6.運算后續的PIC project
導出粒子束面損耗

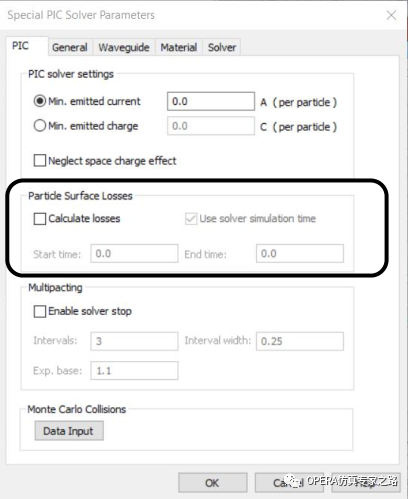

粒子與物質面接觸產生損耗。例如，對于醫療應用來說，這是一個非常關心的內容。設置這個也很簡單，在求解器設置中打勾：
由于熱耦合用到的是平均功率，因此必須定義時間周期。
今天先到這吧----
