CST電纜仿真時，電纜的邏輯地和共模電流地應該如何實現？

在進行電纜仿真時，需要考慮邏輯地和共模電流地。邏輯地即數字地，是數字電路的零電位參考點，這里指的是理想的零電位；共模電流地，是指線纜和三維結構中的金屬連接，線纜里的共模電流能流到三維結構中，造成共模干擾。

下面介紹兩種線纜接地在CST中如何實現。

1.邏輯地

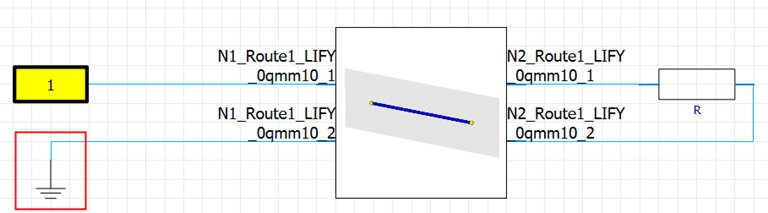

線纜終端的邏輯接地可以在CST設計工作室（DS）中實現，如下圖所示。

2.共模電流地

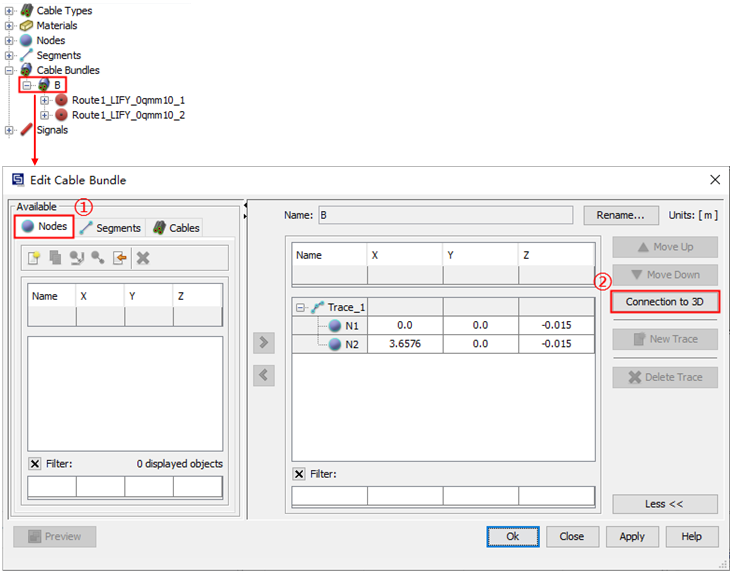

線纜終端的共模電流地可以在CST電纜工作室（CS）中實現，如下圖所示。雙擊Cable Navigation Tree>>Cable Bundles下需要設置共模電流地的線纜，本例中選擇線纜B。雙擊后彈出Edit Cable Bundle對話框，在彈出的對話框中選擇Nodes選項卡，并單擊右側的Connection to 3D。

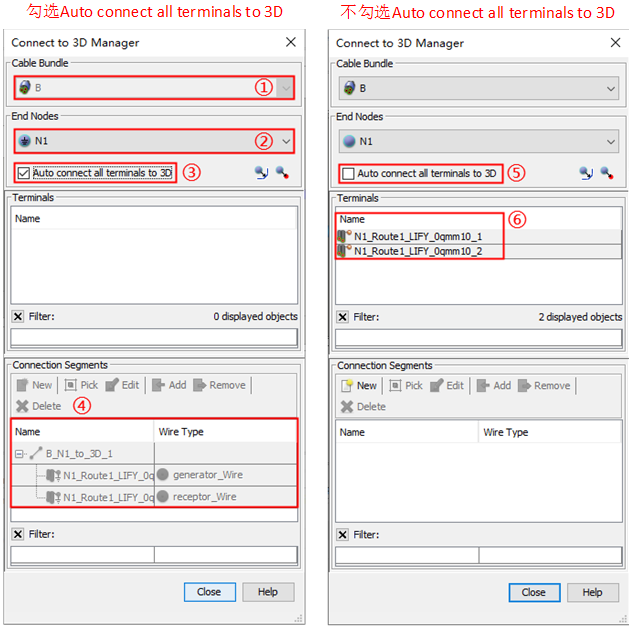

單擊右側的Connection to 3D后，將彈出Connect to 3D Manager對話框，如下圖（左）所示。在Connect to 3D Manager對話框中，可以設置需要不同線束的不同節點，如標號①和標號②的位置。

若在標號③處勾選Auto connect all terminals to 3D，那么所有以當前節點結束的信號都將通過求解器連接到最近的金屬物體，連接信息將顯示在Connection Segments窗口，如標號④位置。

如下圖（右）所示，不勾選標號⑤處的Auto connect all terminals to 3D，那么當前節點中的所有信號終端都將顯示在Terminals窗口中，如標號⑥所示，并且其中每個信號終端都可以單獨連接，若不連接則保持Open狀態。

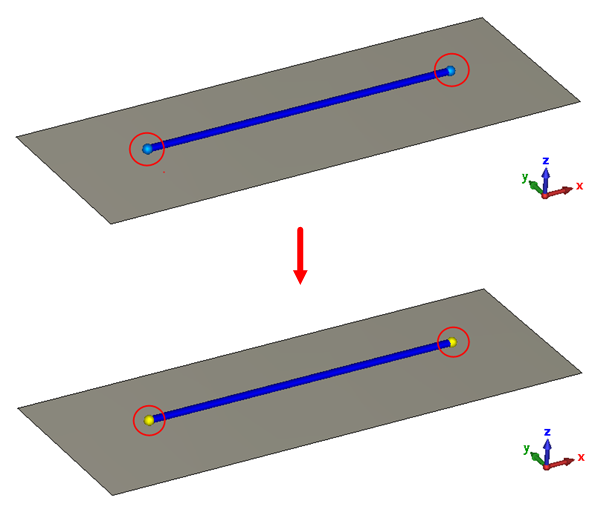

當完成共模電流接地后，模型中對應節點的顯示將由藍色變?yōu)辄S色。
