CST無人機RCS仿真實例02 - I求解器多角度單頻單站RCS
來源：CST仿真專家之路
更新時間：2024-06-23
閱讀：
上期我們看了I求解器計算雙站RCS，這期我們用同樣的模型，看看I求解器計算單站RCS。

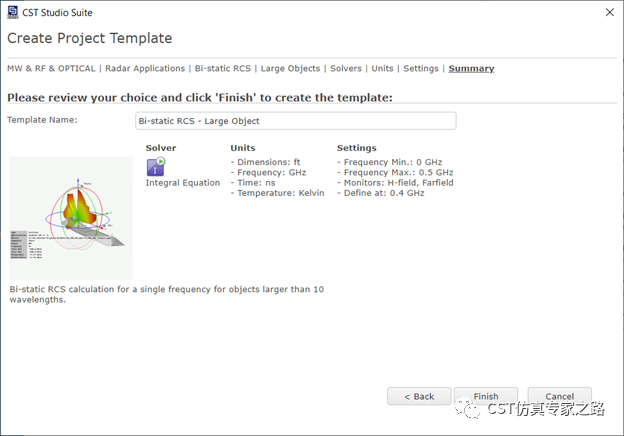

模型和準備流程一樣，先用模板：

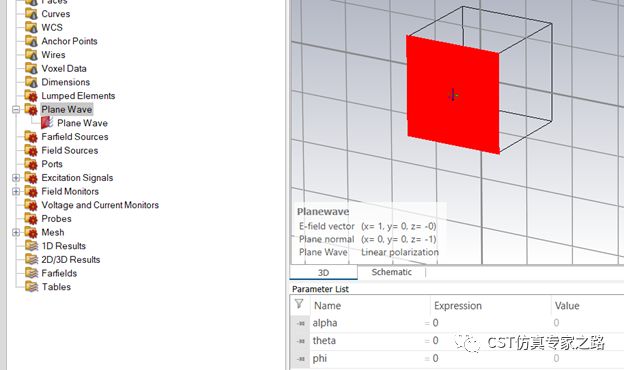

模板自動添加好平面波并參數化：

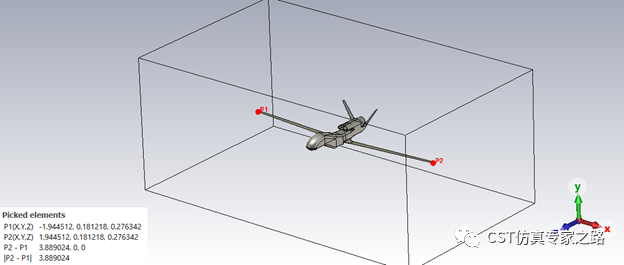

導入CAD模型，該模型機是縮小了30倍的，在0.4GHz就不算電尺寸很大，為了快速演示流程。

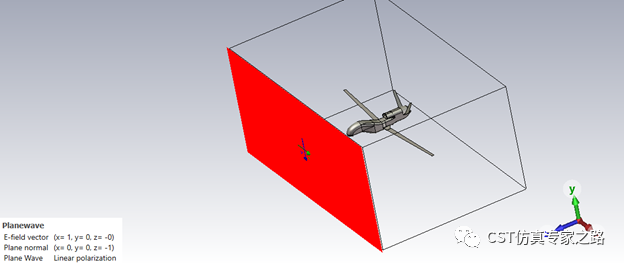

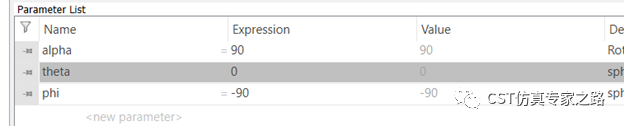

定義極化和初始的入射角，比如從機頭正入射：
第一個方法是和T-solver一樣，多角度的參數掃描。定義遠場監視器和遠場后處理提取單站RCS。
進入I求解器設置：

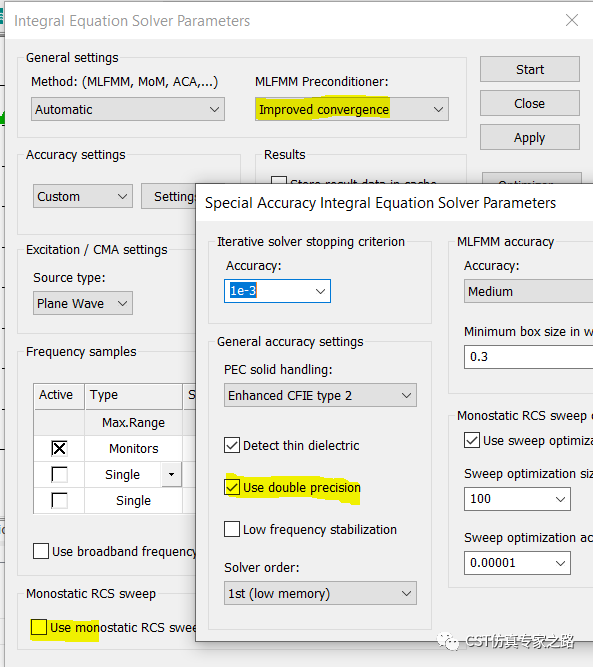

我們就用默認的自動設置，除了加上雙精度和新的MLFMM前處理（improved convergence)。注意這里“Use monostatic RCS sweep”沒有選，這個是等一下第二個方法。

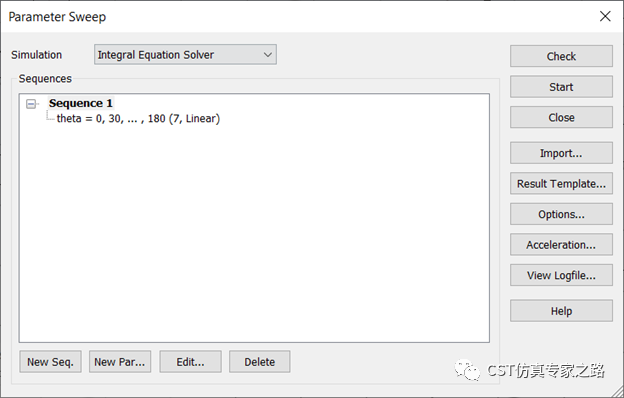

進入?yún)?shù)掃描：
等效的掃描動圖如下：

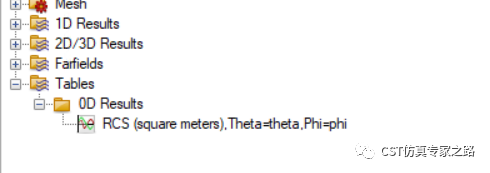

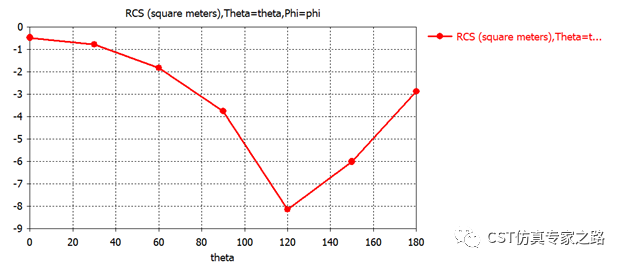

掃描完參數，查看RCS結果：

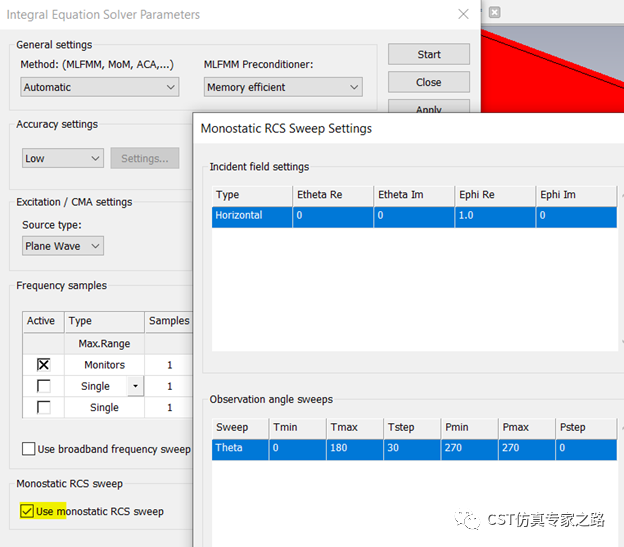

第二個方法比較推薦，效率較高，就是I-solver的Use monostatic RCS sweep，RCS快掃功能，一次仿真就能掃描出單站RCS。屬性中設置極化和掃描Theta：

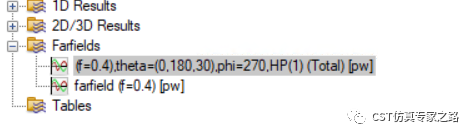

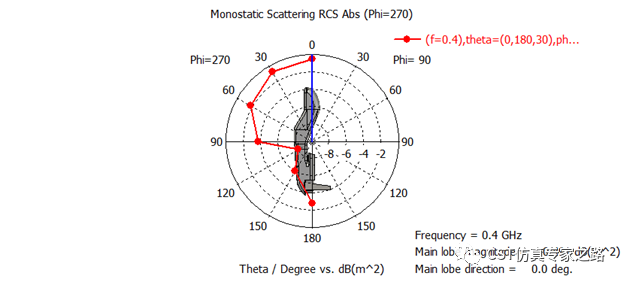

開始求解器。結束后查看RCS遠場結果：
可調整結果形式：

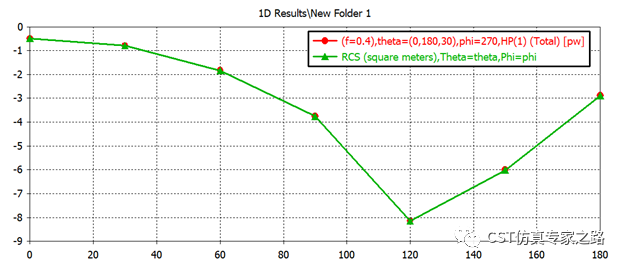

兩個方法的結果放在一起比較：
小結：
1. I-solver 單站多角度的RCS首推求解器中的快掃功能，效率高很多。也可以定義遠場，然后參數掃描。I-solver不支持遠場探針。
2. 本案例為了快，模型特意改小了，主要是展示方法。
