CST熱仿真實例（4）- 針式散熱片+風扇，CHT求解器

上一篇介紹過CHT仿真針式散熱片，用的是和自帶案例差不多的結構，用的是自然對流，最高溫度是66攝氏度。

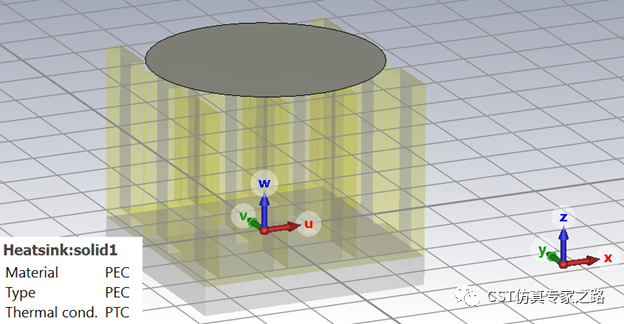

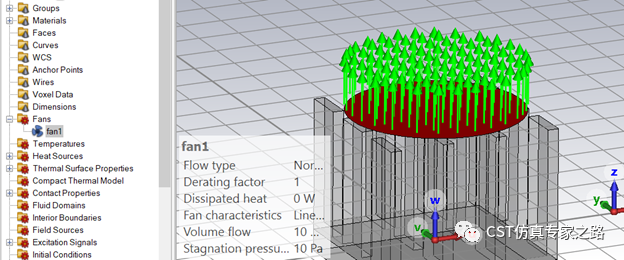

這期我們介紹強制對流，嘗試在散熱片上方加風扇向上吹，加速散熱降溫。風扇有兩種定義方式，最簡單的是一個無厚度的PTC，也可用宏畫一個圓盤風扇，近似實際的風扇形狀。我們先嘗試用無厚度的薄片。

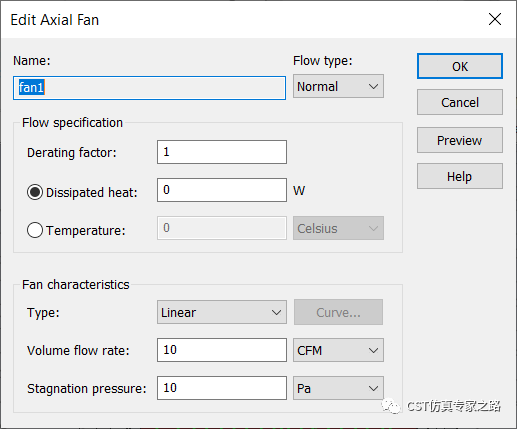

我們將風量定義為10CFM（立方英尺/分），靜壓為10Pa，線性模型。對于這個尺寸的小風扇，類似臺式電腦中的CPU風扇，這個定義算合理。注意風扇方向。

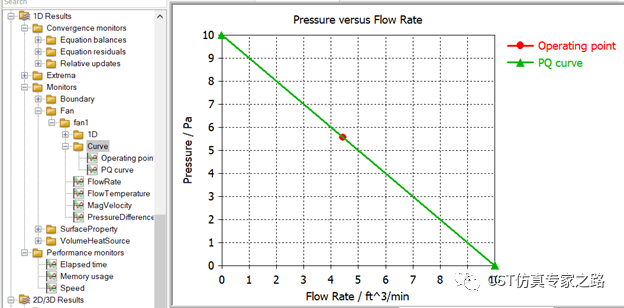

仿真結束可查看該風扇的PQ特征曲線以及實際運行的PQ點。

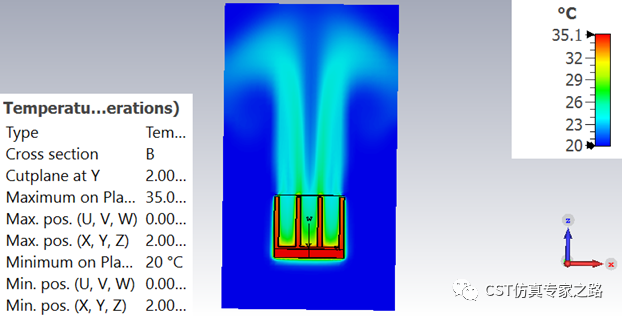

溫度:

壓強：

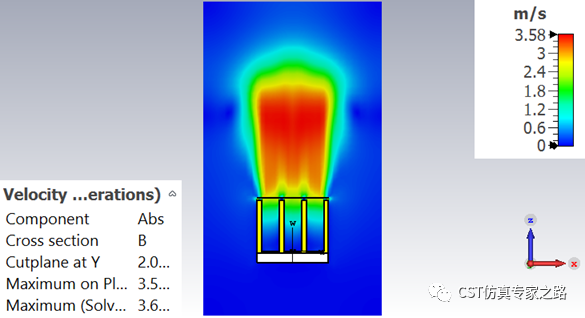

流體速度：

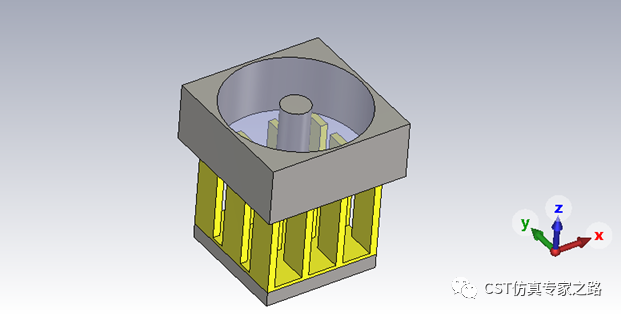

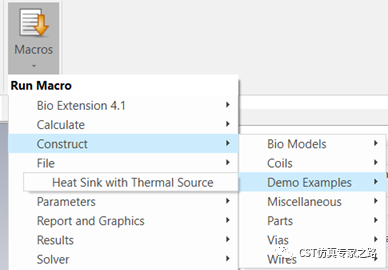

下面我們用宏自動建模風扇：

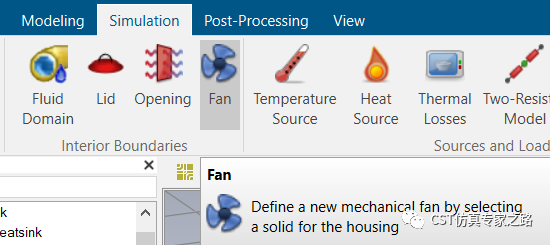

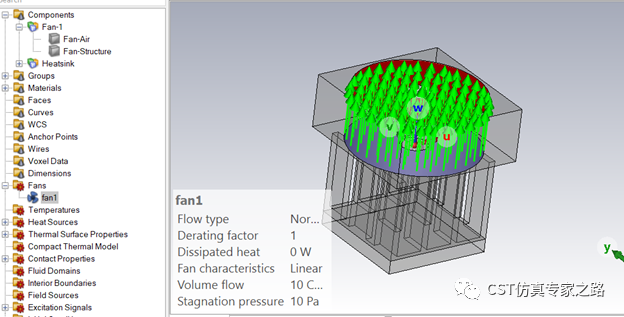

定義風扇參數及方向，我們用同樣的10CFM和10Pa靜壓。

仿真之后可見運行狀態(tài)不同，風量更大，壓強更小。

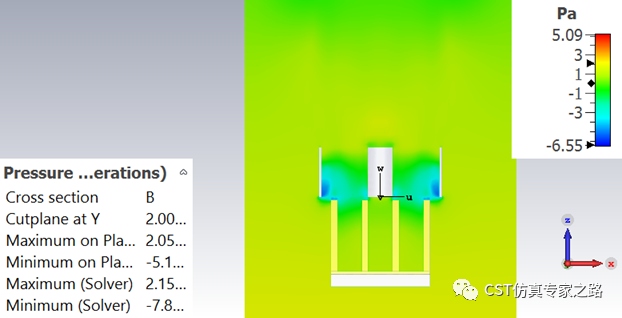

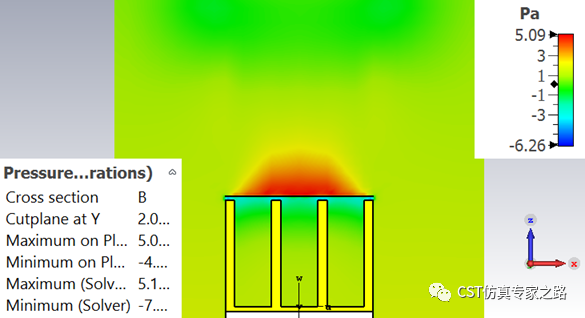

壓強較小：

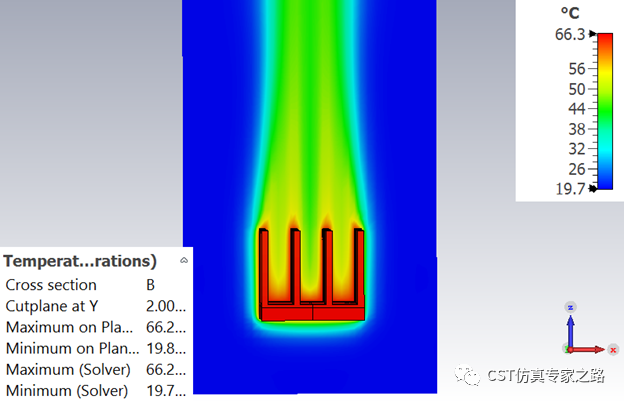

溫度：

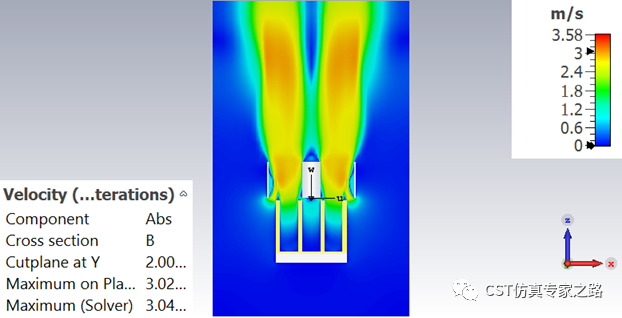

流體速度：

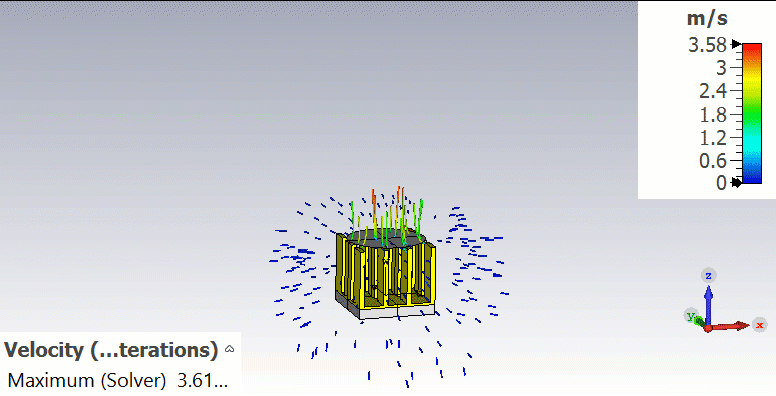

對比兩種風扇的速度動圖：

小結：

1.   風扇是強制對流常見的工具，CHT中支持兩種風扇定義。

2.   這里并沒有對渦流模型進行優(yōu)化，僅為了展示仿真功能。

3.   由于風扇尺寸，結構，面積都不同，即使風扇參數相同，結果也不同。比較一致的結果當然就是溫度都比自然對流低很多。
