CST天線和熱仿真實例

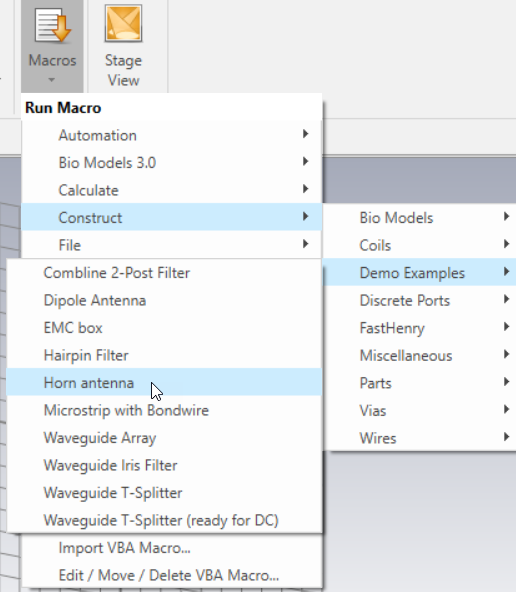

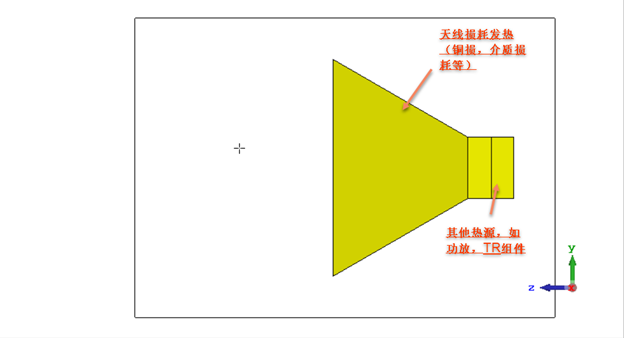

本篇介紹一下在傳統天線模型基礎上進行天線和熱仿真步驟：下圖中的天線模型可以通過CST自帶的宏生成，另外畫上背后的熱源就可完成模型的初步建模：

因為要進行多物理場仿真需要準備Thermal的材料準備。

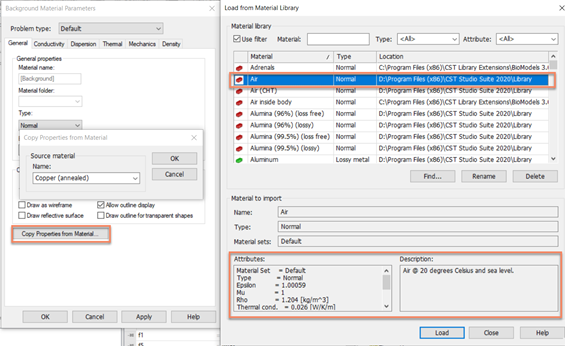

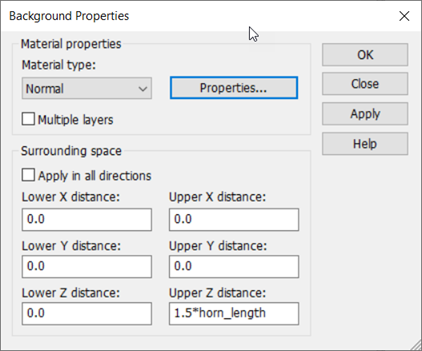

Step0.1 設置背景為air，代替真空Vaccum。

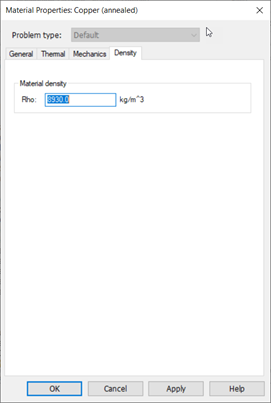

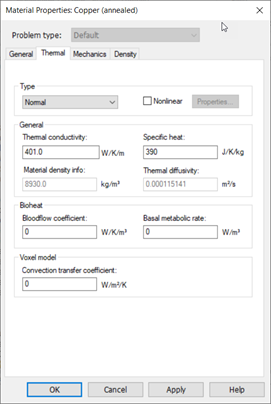

Step 0.2因為要進行多物理場仿真，檢查材料都包含響應的信息，包括密度如下圖

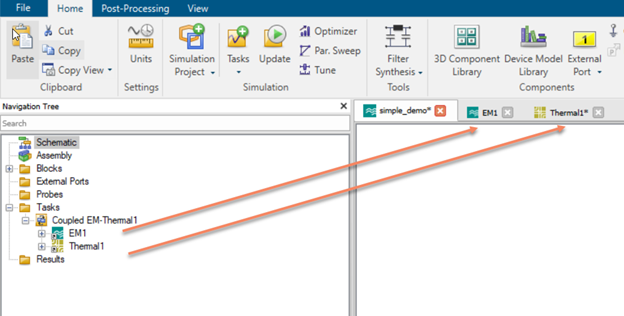

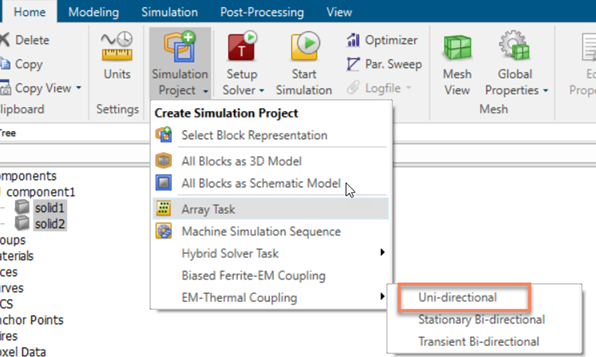

Step1 生成EM-thermal聯合仿真模型

Step1.1 創建EM1任務，天線電磁仿真，選擇高頻，時域求解器等如下圖

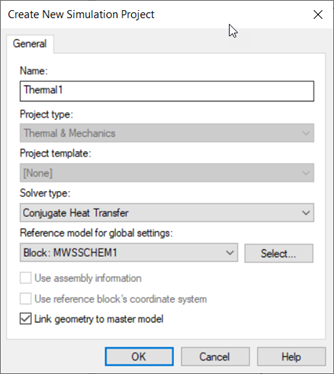

Step1.2 創建Thermal任務，熱仿真任務，選擇CHT求解器等入下圖

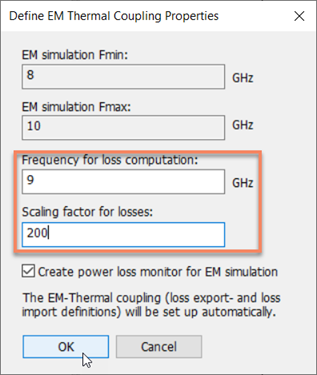

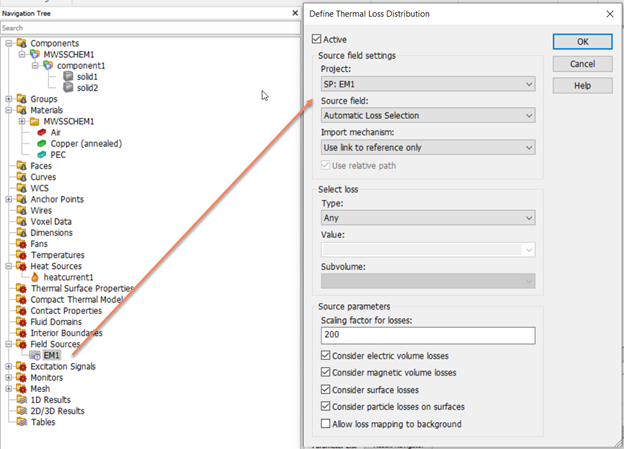

Step1.3 設置關心損耗的頻率，并設置放大倍數，相對于0.5W，如天線實際輸入功率是100W，這里就是200Scaling。

Step2 檢查EM1和Thermal1里的具體設置細節。（絕大多少已經自動完成）

Step2.1 EM1子仿真檢查

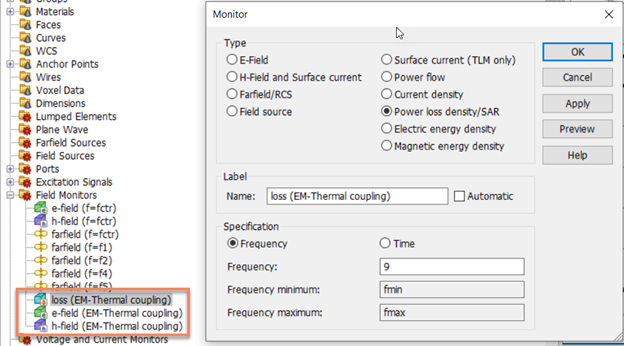

自動生成的loss監視器如下圖

Step2.2 thermal子仿真檢查和設置

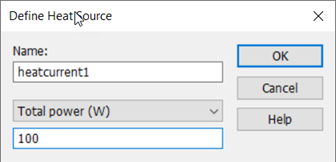

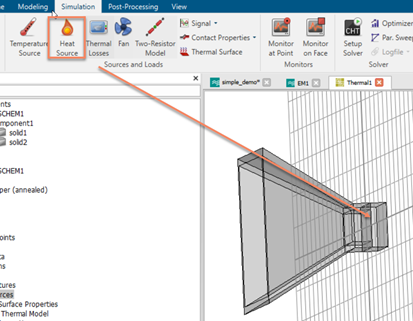

2.2.1添加熱源額外功率源，雙擊這里添加100W的功率源如下圖：

2.2.2 如果需要增加天線損耗熱源

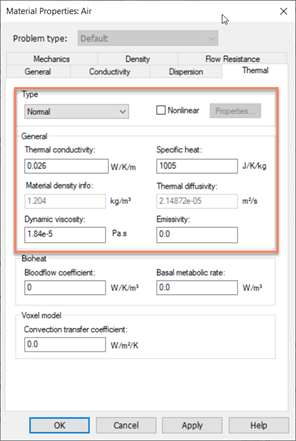

2.2.3檢查下所有材料和背景空氣材料

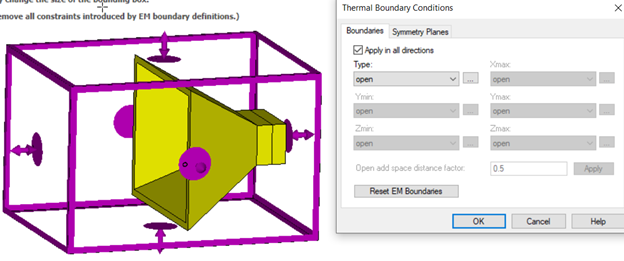

2.2.4設置邊界條件

根據實際情況選擇熱邊界，這里選擇Open

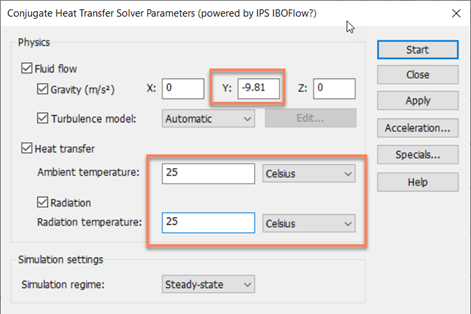

2.2.5 設置求解器

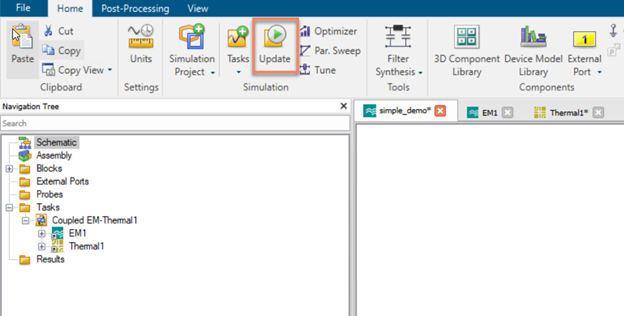

Step3 在原始文件的路里直接update

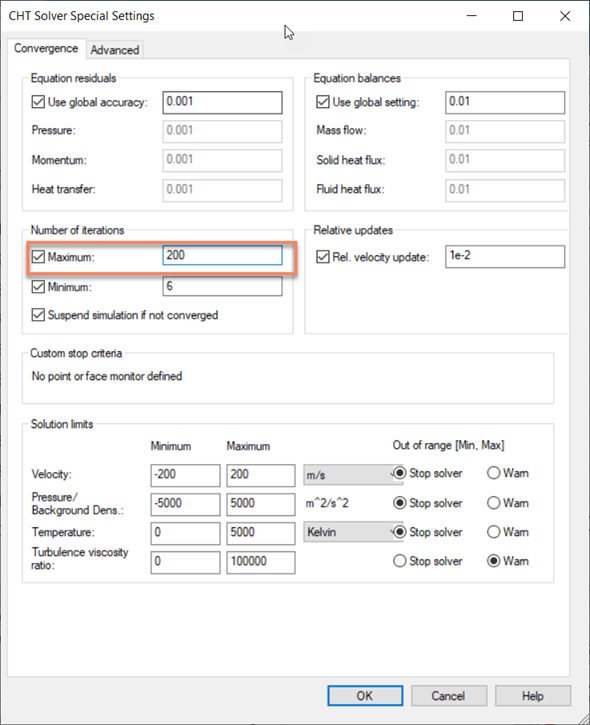

這里可以設置一個最大迭代步數，如下圖

并分析結果

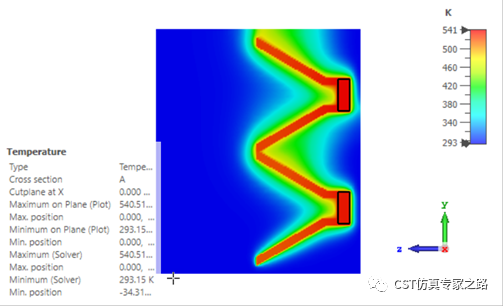

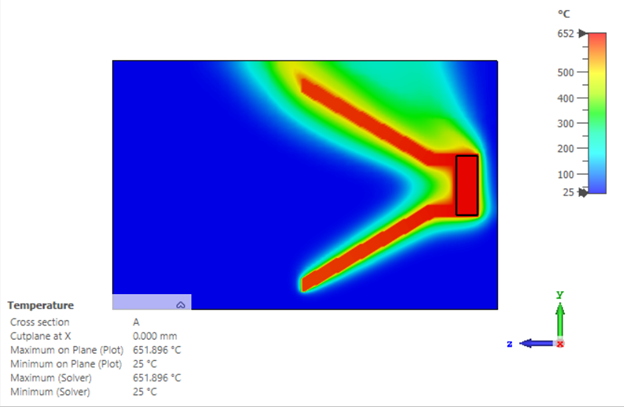

溫度分布結果：

多端口情況補充：

激勵倍數要考慮所有端口的總功率，本例中2個端口就是1W，scaling改成100，對應100W的功率。

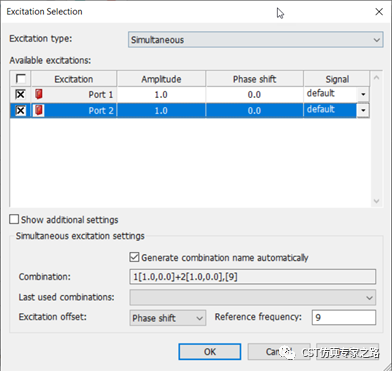

EM1里改成同時激勵

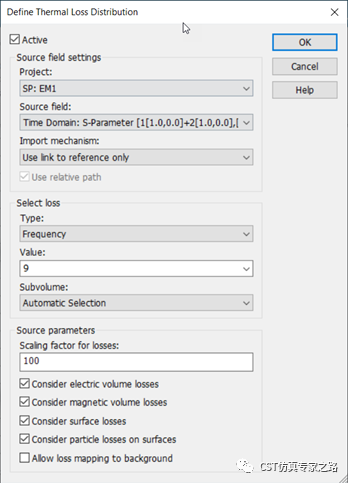

運行同時激勵的EM1，得到同時激勵時候的損耗，在THEMAL1下添加，如下圖位置：

再運行CHT求解器得到的就是同時激勵后的結果。

CST的熱求解器功能近年來得到大量的開發具有很多很有特色的功能，下面找一期介紹一下熱求解器的特性。
