CST PCB工作室DDR4求解器流程視頻演示
這是介紹使用PCB工作室的DDR4求解器的視頻教程。該求解器能自動幫我們建立DDR內存的讀寫仿真任務，仿真基于SI TD求解器，用戶需要選擇CPU芯片和DDR芯片，然后選擇DDR4具體的速率和技術，然后就可以仿真，仿真結束后，讀寫模式下的眼圖標尺，時域信號等結果直接顯示出來。
推薦流程：
-
Tagging and Net setup 定義DDR信號，分辨DDR的線路
-
Device Setup 選擇控制器和內存，添加IBIS
-
DDR4 Technology 選擇DDR4分析速率
-
Simulation Settings/Analysis Setup 選擇分析內容
-
Assign IBIS buffer models 具體設置IBIS
-
Assign eye masks 設置眼圖標尺
-
Start Analysis 開始仿真

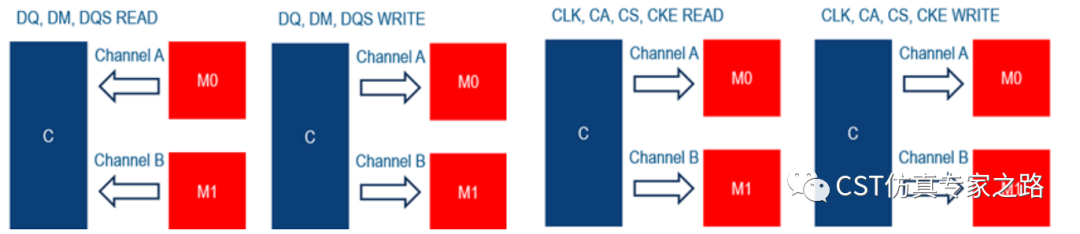

箭頭是指讀和些兩個模式的方向。IBIS模型對于讀和些兩個模式一般都是不一樣的，不同的ODT也是不同的工作狀態，所以這里還是需要一些手動設置。
LPDDR4是低耗版的DDR4，電壓降低，數據路徑減短，同時這也讓運行速度得到了進一步提升。雖
