CST中Thin panel材料的設置
77G毫米波雷達仿真時,要考慮天線罩和保險杠的影響。通常保險杠都是多層結構,有的層非常薄。如果采用傳統的3D建模方法,會導致網格數量巨大,進而影響到求解效率。

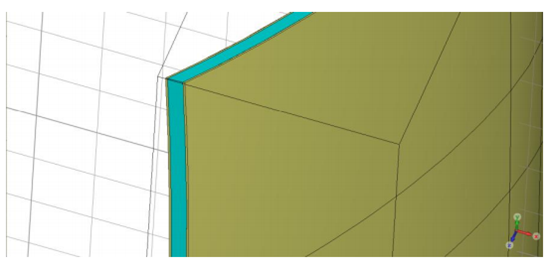

三維保險杠模型如下圖所示:
針對這種薄層的材料(材料厚度小于1/4波長),CST支持定義Thin panel的材料設置,可以通過定義每一層材料的屬性,然后設置好層疊列表,最終實現3D薄層材料的等效。具體方法如下:

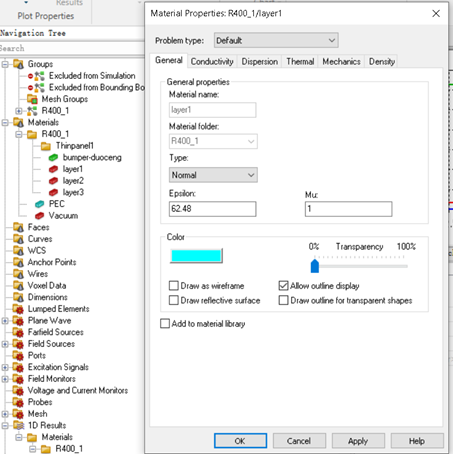

Step1:首先定義每一層的材料參數,以layer1為例,layer2、layer3重復操作。

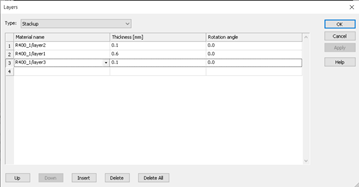

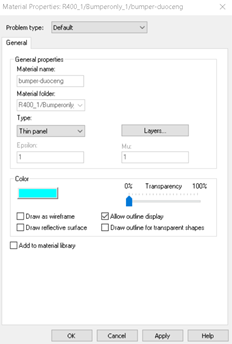

Step2:創建Thin panel類型的材料,點擊layers,在彈出的對話框中定義層疊列表,分別設置每一層的厚度。
Step3:材料創建好以后,還有一步設置必不可少,就是在3D模型中,添加層疊的指示方向。首先選擇定義好的Thinpanel部件,按“W”鍵添加wcs局部坐標系,如下圖所示。

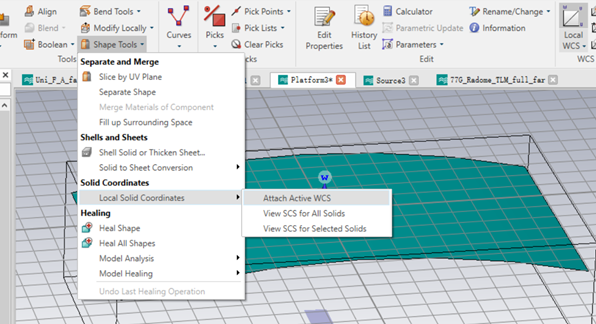

點擊Shape tools/Local SolidCoordinates/Attach Active WCS。

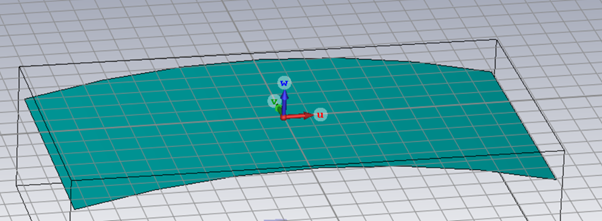

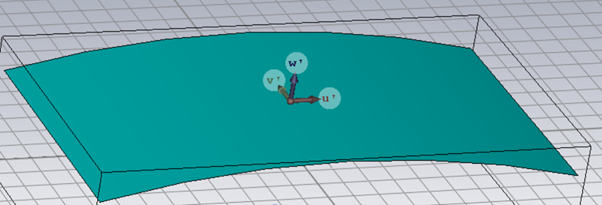

通過View SCS for Selected Solids就可以看到下面這個新的坐標軸,其中w’指向的就是層疊方向。

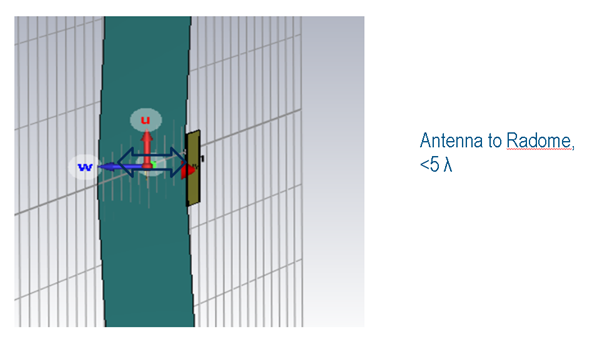

接下來我們來看一個仿真案例,我們要評估天線罩對77G毫米波天線的影響。其中天線罩采用ThinPanel建模。同時天線與天線罩之間的距離非常近,小于5個波長,在這種情況下,它們之間的耦合非常強。

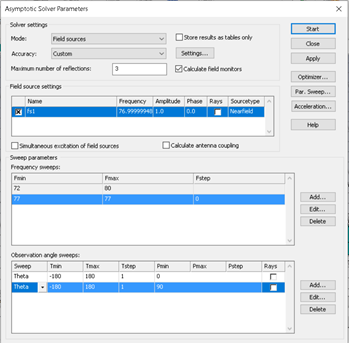

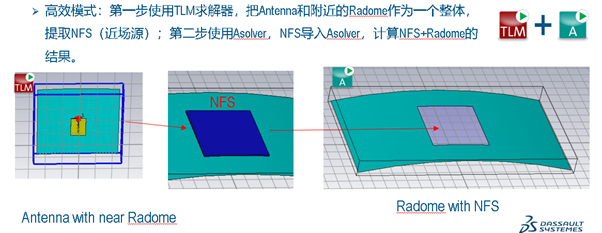

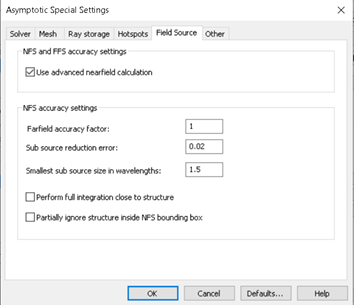

可以采用兩種不同的方法進行仿真。第一種是TLM全波計算,這種方法精度高,不足之處是對硬件資源要求高,耗時較長。第二張方法也是我們推薦的,先使用TLM求解器,把Antenna和附近的Radome作為一個整體,提取NFS(近場源);再使用Asolver,NFS導入Asolver,計算NFS+Radome的結果。

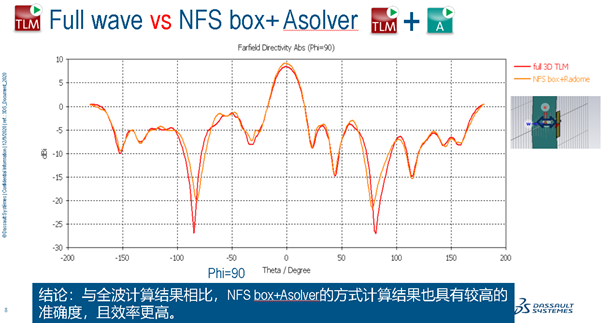

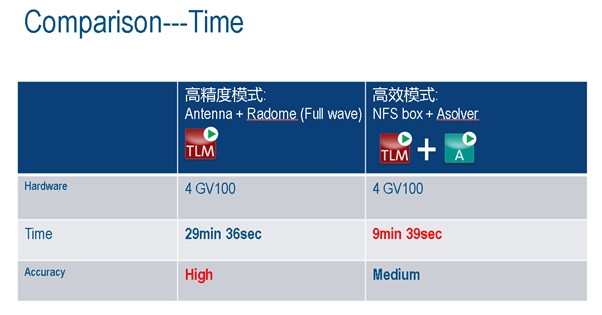

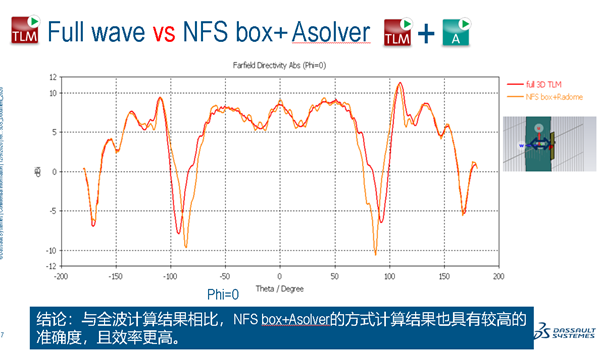

最終結果對比如下:
