如何仿真Coverage Efficiency和Coverage Threshold
來源:CST仿真專家之路
更新時間:2024-06-26
閱讀:
本期介紹如何仿真Coverage Efficiency和Coverage Threshold。最近5G天線的研究非常火熱,我們再更新一篇用戶的需求。

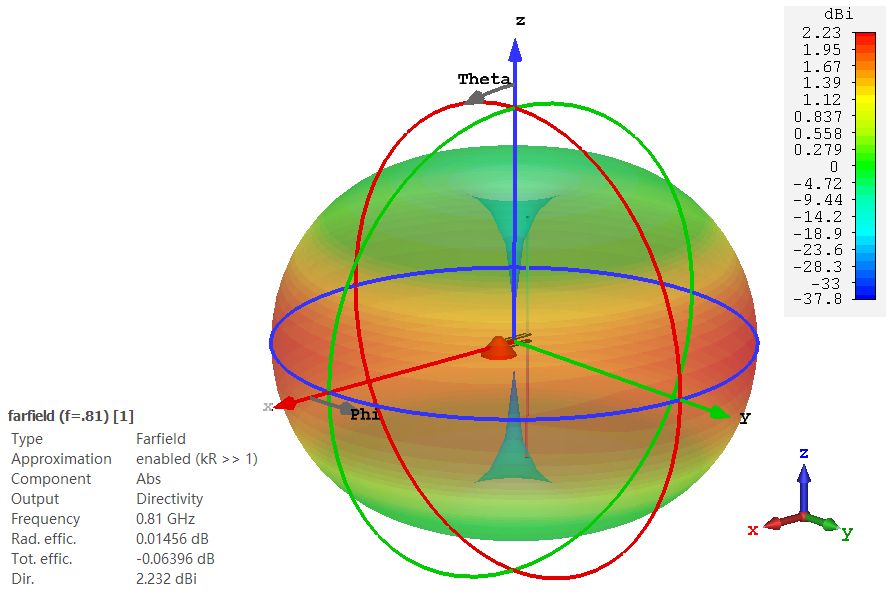

首先我們用CST自帶的一個dipole demo來做演示,仿真完成后會得到一個天線的3D方向圖,這里dipole的蘋果圖如下圖所示:
點擊Post-Processing下的Result Templates如下圖所示:
選擇Farfiled Result如下圖所示:
選擇All setting進入如下設置頁面:

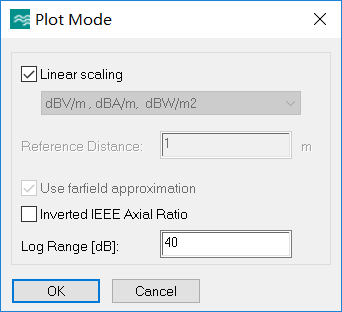

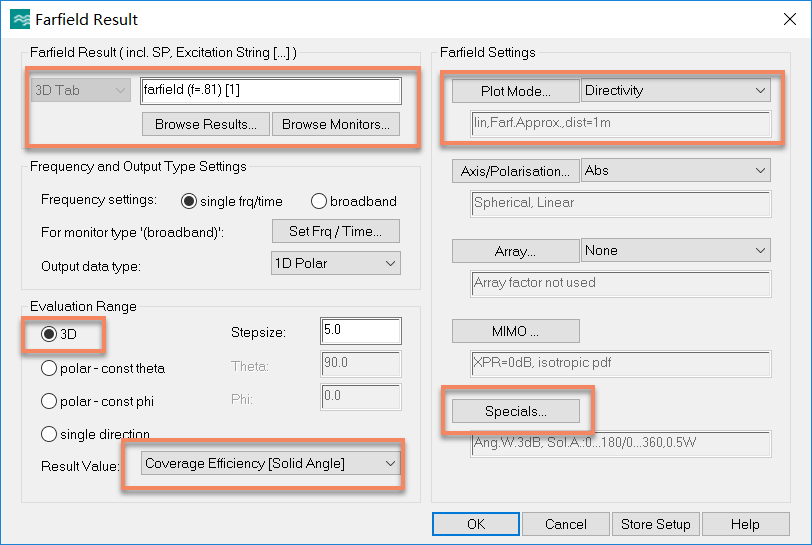

上圖中我們需要在Browse Result中選擇需要分析的方向圖(包括Total Scan后的結果),在Evaluation Range下選擇3D,并選擇Coverage effiency來分析方向圖對某一給定門限下的覆蓋率。Plot Mode下給為線性如下圖所示:

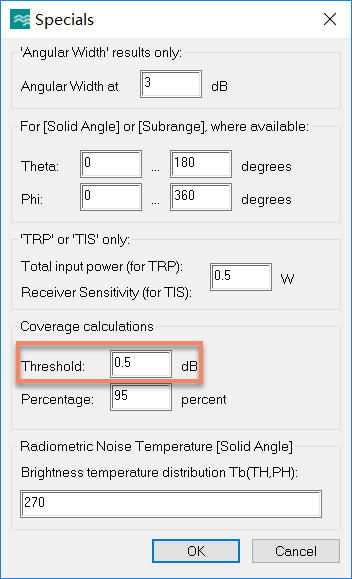

點擊Special設置門限值,這里講Threshold設為0.5dB,即分析方向性系數(增益)大于0.5dB的比率,如下圖所示:

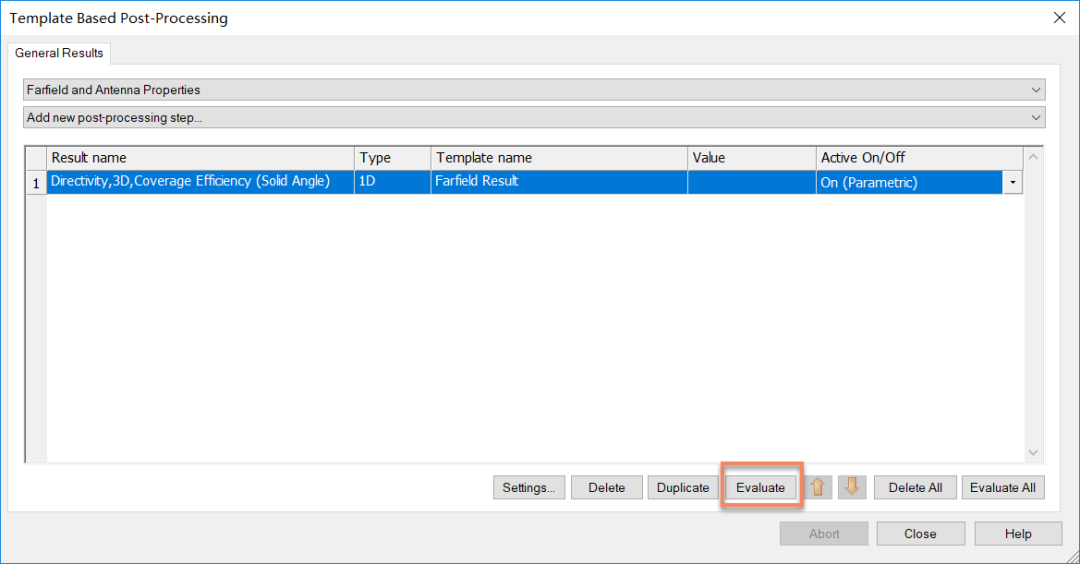

點擊Evaluate,得到下圖的數值,即空域內50.7%的方向性系數大于0.5dB。

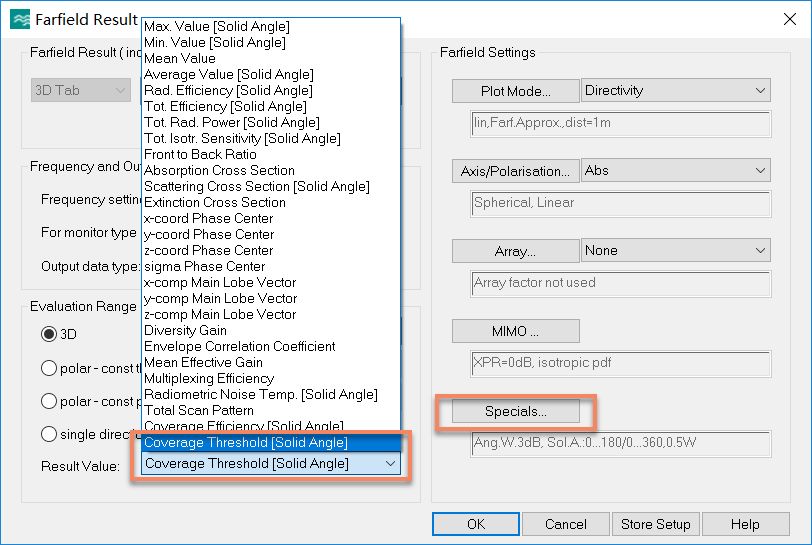

我們再回到剛才All setting界面下,把分析的內容改為 Coverage Threshold,如下圖所示:

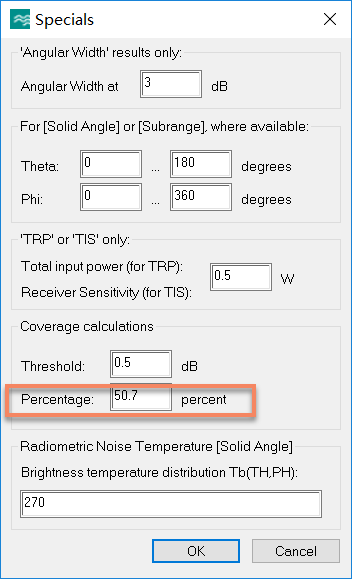

點擊Special,將percentage改成正好剛才算出來的50.7%,進行一下驗證,如下圖所示:

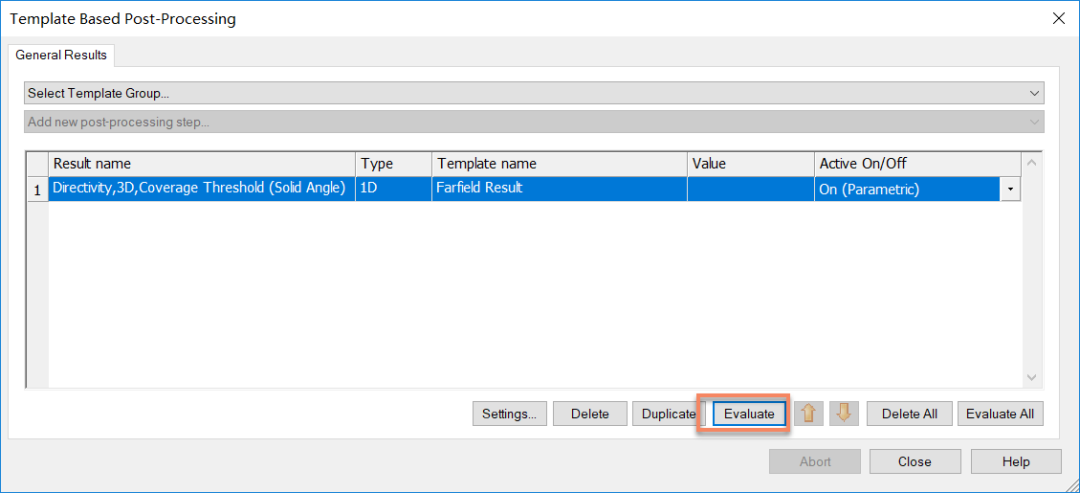

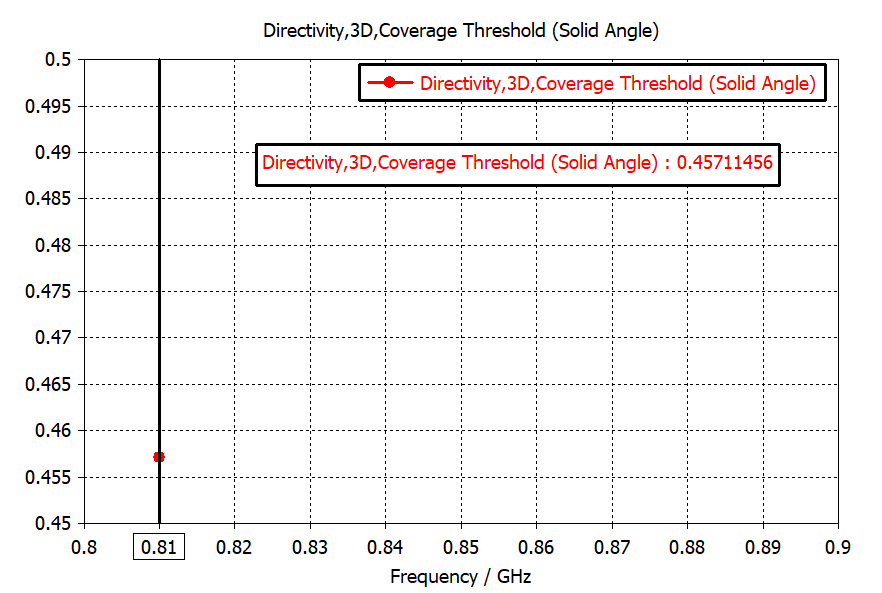

點擊Evaluate,得到下圖的數值,即空域內50.7%的方向性系數大于0.457dB。
這兩者略有差距是因為3D方向圖是5°間距的采樣,提高采樣精度后可以分析得更準確。
