CST MWS如何對遠場仿真結果進行分析？

---

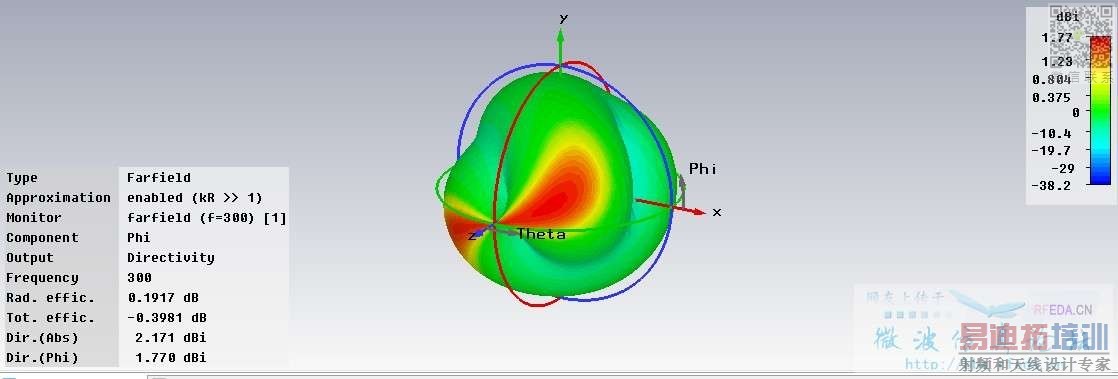

這是我用螺旋天線在空管道中時域仿真的遠場結果圖，我想知道在我規定尺寸的管道中哪個頻率傳播的有效距離更遠，X,Y軸是截面，Z方向是傳播方向，請問應該根據哪個結果數據來分析?

1. 我覺得你應該補一些天線理論再繼續后面的研究。
2. 這樣的問題描述太粗糙，連模型是什么樣都不知道。
3. 在哪個頻率?你只有一個頻率點啊。

我這只是截了一個圖而已，實際上設置了很多頻率點啊，只是想問下怎么分析這些遠場仿真后得到的數據，代表了什么意義

沒辦法啊，我本身并不是學電磁波這方面的，但是最近做本科畢設需要用到無線傳感器在管道中傳輸，我只是想仿真下，看用哪個頻率的無線模塊傳輸效果更好

小編大人能不能幫忙指導下，我就是用的四壁螺旋天線在直徑114MM，長度大約1米的矩形管道中進行的仿真，怎么根據這個仿真結果看哪個頻率傳輸效果更好

那你要設置電場監視器?？垂艿纼?nèi)的電場分布。

哦，是用電場監視器，不是遠場嗎?

這么多監視器用哪種比較合適?

far遠 field場

電場監視器嘛，就是你選的那個唄。

個人認為，對于一般介質的話，在傳輸方向，增益越高的應該傳播的更遠

定性的看，是這樣，但是小編的那個管道未必滿足遠場條件，所以用E-Field應當是定量分析且比較準確的。

你說的有道理，但是如果傳播距離比較遠的話，分析近場就沒意義了，遠場不是近場的口面積分嗎?
