關于CST MWS中一款PCB天線如何仿真的問題
來源:edatop
更新時間:2024-08-31
閱讀:
竹或者論壇中的大俠:
用CST作了一個天線的模型,不知道如何設置天線端口和仿真,將整個文件放上來,煩請解答困惑,萬分感謝
附上該天線的應用文檔
一頭霧水啊,看來還有很多要努力的
通常情況下盡可能用波導端口,實在沒有辦法了再用離散端口

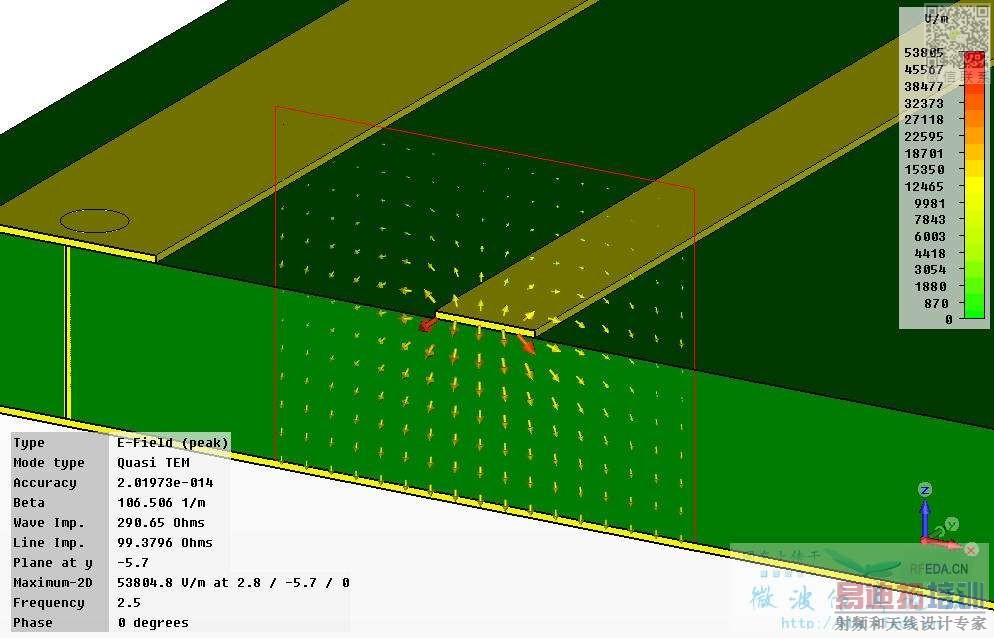

波導端口饋電
端口線阻抗100歐姆

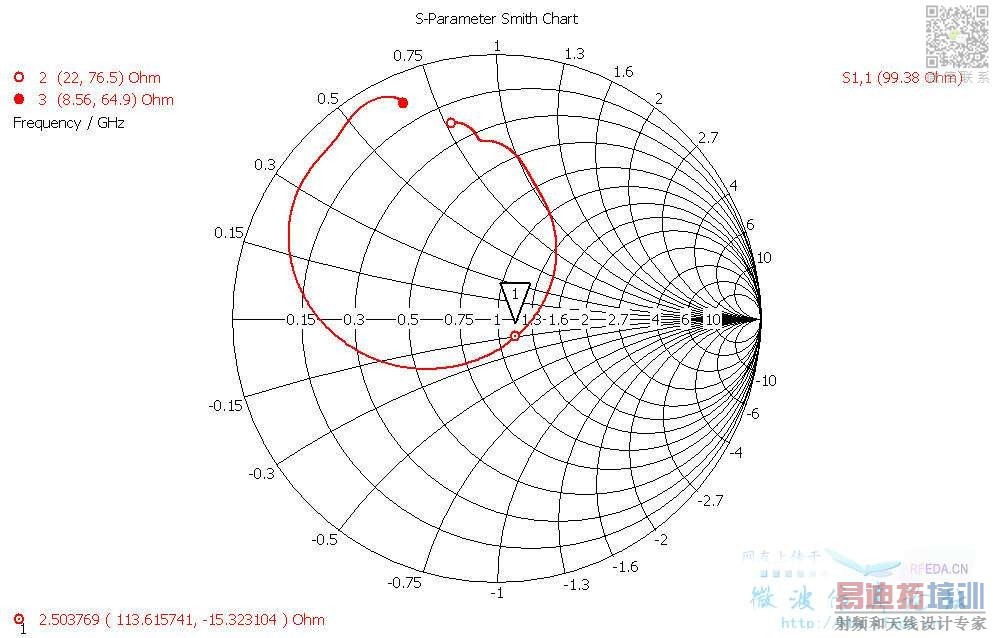

史密斯圓圖

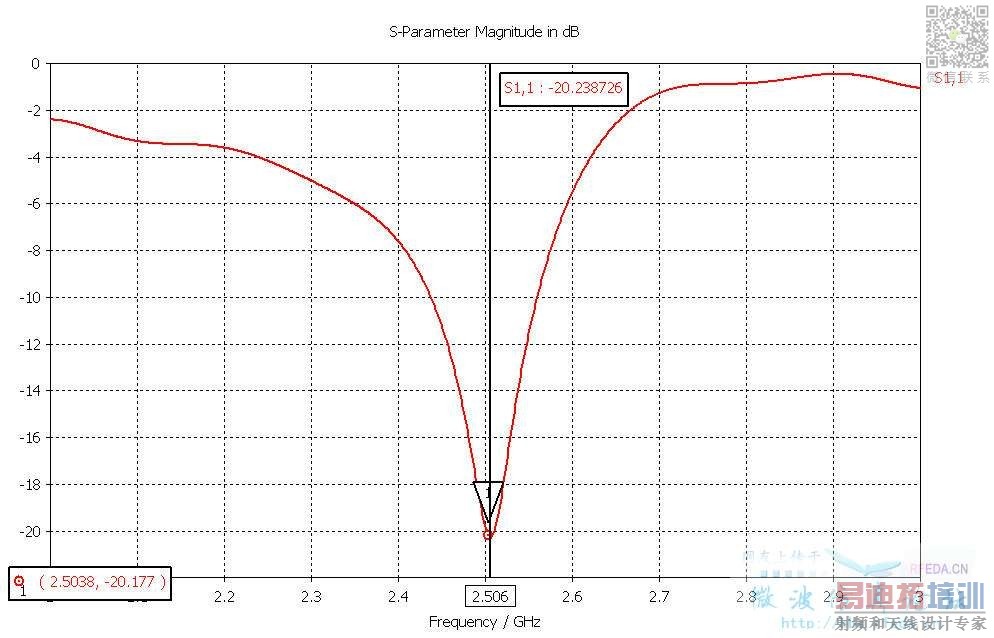

S參量
具體優化,你自己來吧呵呵
為什么3樓的同學說“通常情況下盡可能用波導端口,實在沒有辦法了再用離散端口 ”呢?
這個端口類型選擇有什么具體的講究么?不知小編或其他同學有何高見?
端口的詳細內容清參考CST MWS幫助文件《Waveguide Port Overview》和《Discrete Port Overview》,詳細介紹了端口的優缺點和注意事項。
