CST PCB局部導入仿真
新手一枚，請教一下關于CST導入pcb的問題，我可以按照網絡，區域和層疊導入pcb，端口也設置好了，但仿真總會跑死，是因為導入的cpb太復雜嗎?同事和我說臺式機不能做這種復雜的仿真，這個pcb導入的功能需要很強的計算機性能?是否有簡化pcb的方法，有相關資料嗎?
導入什么樣的pcb，局部有多大?頻率到多少?網格有多少?怎么復雜了。
小編留言：
地銅皮上有很多孔，平面很碎，所以可能網格會很多，我對mesh的設置還不是很了解，這個有什么說明嗎?謝謝
我猜一下小編的問題：
應該是在這個地方：

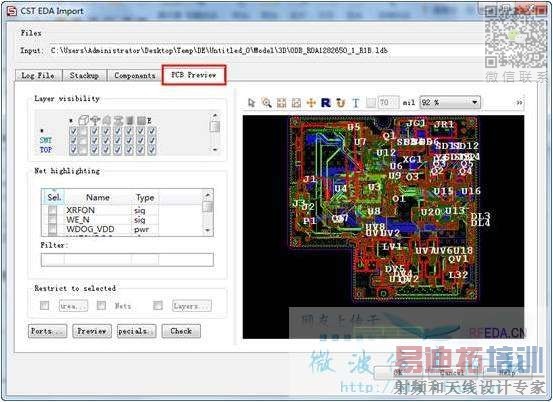

1. 將ODB++加入到CST-MWS后的界面如下，切換到PCB preview選項卡
2. 在Net highlighting中勾選您需要仿真的Nets

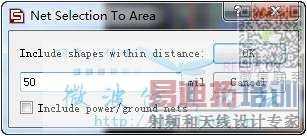

3. 勾選后在Restrict to selected中勾選Area選項卡，并點擊Area，輸入需要仿真的區域，即以選中的Nets為參照，周圍多大范圍的PCB被考慮到仿真中
4. 設置完畢后點擊OK，導入PCB板。此時再仿真時，邊可以只對選中的Nets進行操作，導入后的PCB板如下圖所示：
小編留言：
您好，發現問題了，為什么導入的模型網格都是均勻的，很多很密，而且還改不少，不是那種自適應的，是什么問題啊?
是的，就是這樣的，如果導入一個這樣的仿真，頻率最高到10Gbps的話，需要什么樣的機器性能，大概多長時間能做完一次仿真呢?
上傳你的模型吧，先說有多少網格吧
小編留言：
終于發現網格太多了，而且是均勻的網格，特密，改了全局的網格設置，還是密，都已經簡化到3,3,10了。這是為什么?local mesh里被加東西了?
機器性能方案:
(1)INTEL 雙路CPU
CPU ID: Intel Xeon E5-2687W v2 or Intel Xeon E5-2667 v2
Memory: Up to 384GB or 768GB
(2) CST可以使用GPU加速卡:
使用GPU加速卡要注意其記憶體使用量的問題,當GPU加速卡的記憶體足夠時,計算速度是很快,當其的記憶體不足夠時, 計算速度反而不及雙路的INTEL CPU,在個人使用經驗下,CPU時脈最好要超過3GHz的規格。
GPU加速卡可查詢CST官網
PS: 記憶體的使用量是跟網格數量和平行運算核心數量呈正比
我的是臺式機，和上面的機器性能沒法比
臺式機可以做的，就是速度慢而已。
格點，頻段改小點看看，i3 3.1G 4G ram一樣用cst跑pcb。
