ADS Momentum設計平面天線實例

    首先在ADS Main Window中開啟一個Data Display Window(點選window new data display)後在此視窗中建入Equation(1)、(2)、(3)如圖1，然後在Layout Window中畫出電路圖形(圖2)，而後點選Layout Window中momentum substrate create/modify 去定義基板參數(圖3、4)；點選momentum mesh setup，設定切割區塊的大小和切割的頻率，如圖5；點選momentum simulation S-parameters，啟動電磁模擬器momentum並開始模擬，如圖6。模擬結束後可在Data Display Window中看到模擬結果，如圖7所示，點選momentumapost -processingaradiation pattern，去看遠場場型(Far-field pattern)，如圖8所示；在圖8的視窗中可點選current　set port solution weights，設定想看電流變化的頻率點，如圖9、10。圖11秀出在諧振頻率點的電流變化。　　

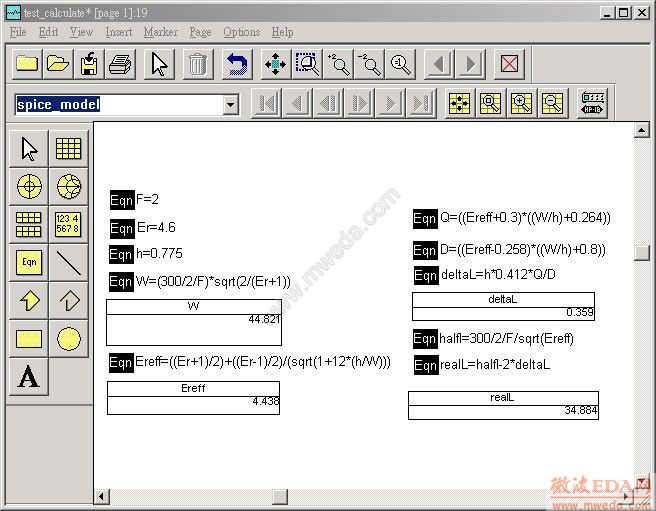

圖1 在data display window中建入equations　

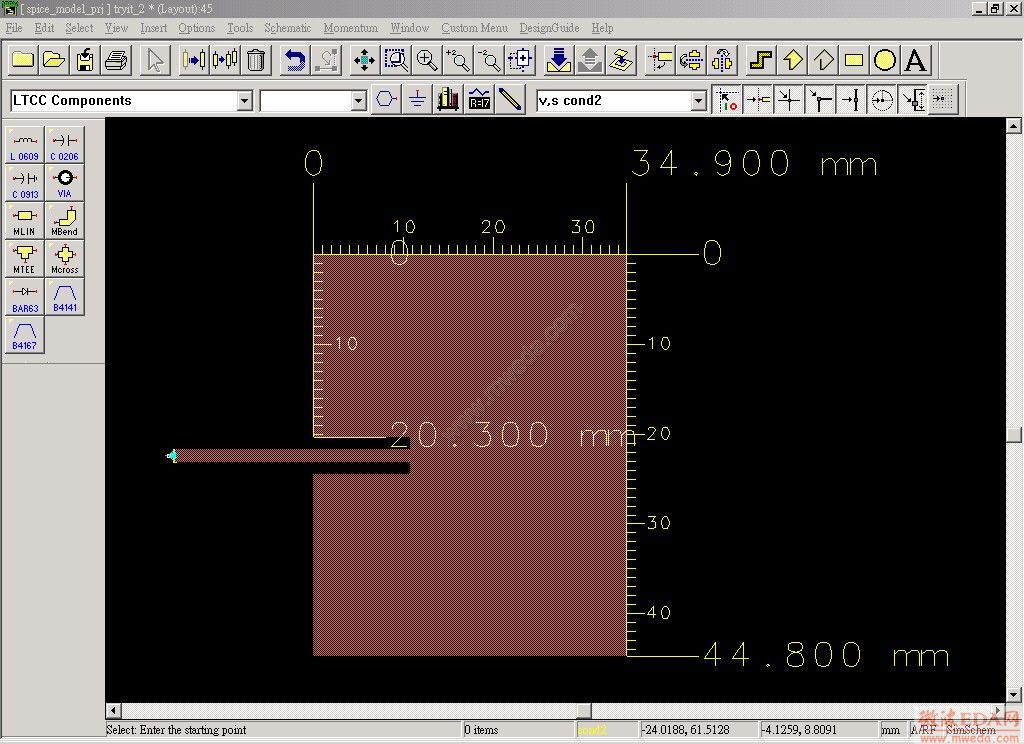

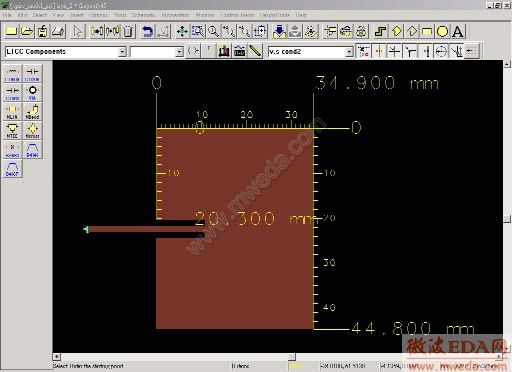

圖2 平板天線的佈局圖　

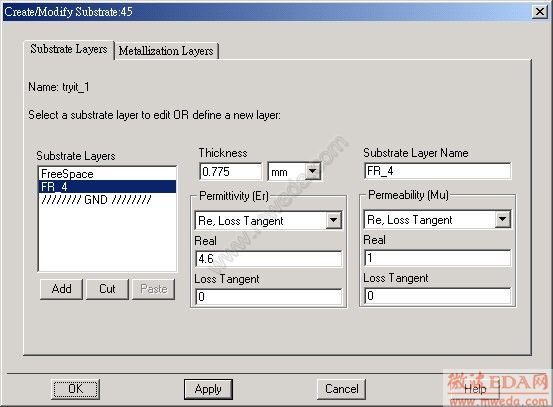

圖3 定義基板參數

　

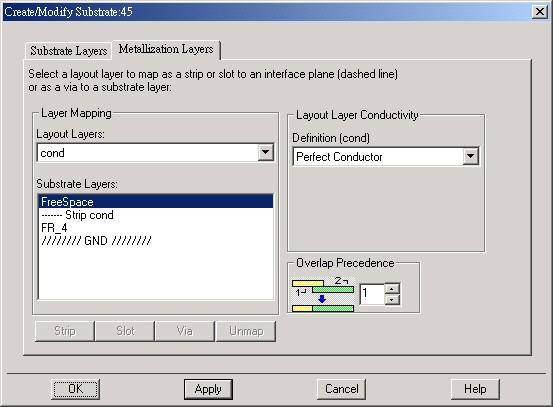

圖4 定義金屬參數

　

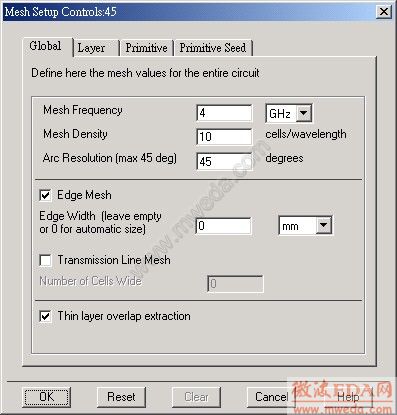

圖5 設定mesh frequency 和 mesh density　

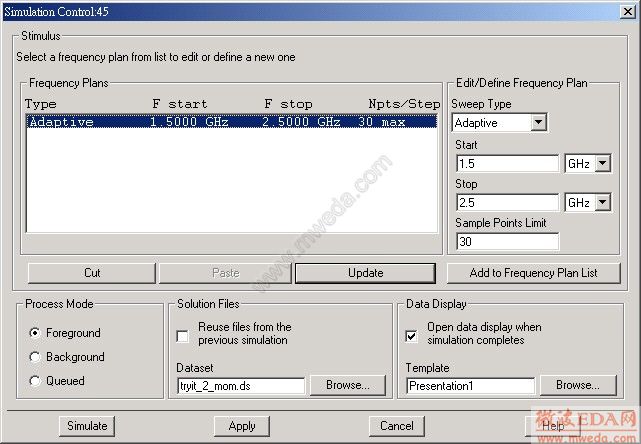

圖6 模擬設定
