用ADS設計LC帶通濾波器

濾波器大致分為四類：低通、高通、帶通和帶阻濾波器。工程應用中，借助專業軟件來進行計LC濾波器的設計往往具有事半功倍的效果（特別是對于我這種不懂濾波器的人來講），只要設置好濾波器的參數指標，幕后的事情交給軟件就行了。[RFEngineer.cn]
以ADS2005A為例，設計了一個LC帶通濾波器，歡迎大家拍磚。[RFEngineer.cn]

========
參數指標[RFEngineer.cn]
========

類型：最大平坦
通帶: 200MHz-400MHz（插損<5dB）
阻帶：DC-100MHz（插損>40dB）, 500MHz-1000MHz（插損>35dB）
基片: FR4

========
設計步驟[RFEngineer.cn]
========

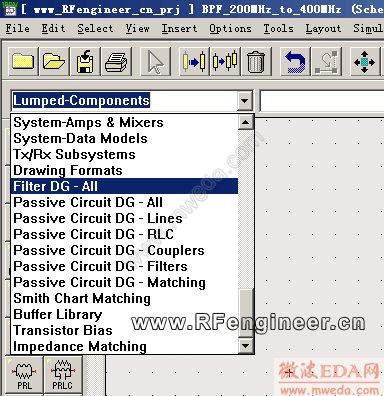

1、在圖1所示下拉菜單中選擇“Filter DG - ALL”，選擇我們需要的帶通組件，放入原理圖中。[RFEngineer.cn]

圖1

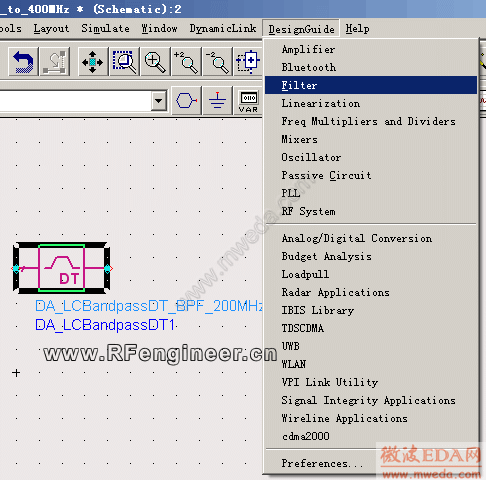

2、單擊選中該帶通組件，然后在“DesignGuide”菜單中選擇“Filter”，如圖2所示。[RFEngineer.cn]

圖2

3、此時出現Filter窗口，選擇第一項（默認）“Filter Control Window...”，OK。[RFEngineer.cn]

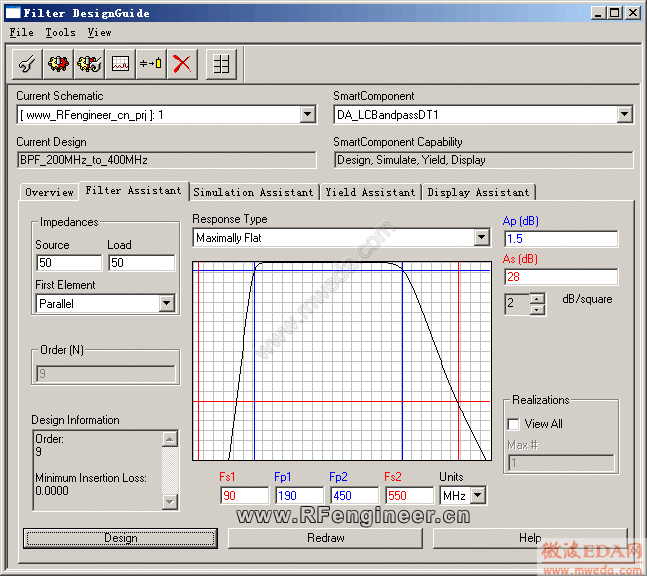

4、在彈出的“Filter DesignGuide”窗口中選擇“Filter Assistant”選項卡，設置濾波器參數，點擊左下角的“Design”按鈕，如圖3所示。[RFEngineer.cn]

圖3

5、此時濾波器電路已生成，可以通過“Simulation Assistant”選項卡進行仿真，也可以在自己的原理圖中插入S參數模板（Insert->Template->S_Params）進行仿真。[RFEngineer.cn]

6、如果仿真結果達到要求，則進行下一步，否則返回第4步，重新調整參數，直到仿真達到要求。[RFEngineer.cn]

7、DesignGuide生成的電路使用的是理想電容電感，我們需要將其換成實際電容電感的模型，再進行仿真（因?yàn)槟Ｐ偷姆抡娓�能真�?shí)地預測實際電路的特性）。在元器件庫“RF Passive SMT Library”的“SMT Inductor”和“SMT Capacitor”中選擇你所擁有的元件的庫，將模型的值設為最接近的理想元件的值，替換理想元件，進行仿真。通常實際元件模型的仿真與理想元件的仿真差別較大，你可以回到第4步進行參數調整，直到實際元件模型的仿真達到指標要求。[RFEngineer.cn]

========
設計結果[RFEngineer.cn]
========

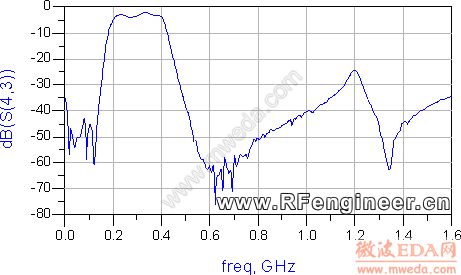

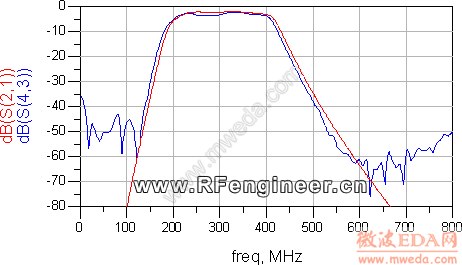

我們的實驗室中有muRata的GRM36C0G050系列電容和TOKO的LL1608-F_J系列電感，實測結果是用Agilent的矢量網絡分析儀進行測試。實測結果與模型仿真的對比如圖4所示（藍色為實測，紅色為仿真），圖5是DC-1.6GHz頻率范圍內濾波器的實測結果。[RFEngineer.cn]

圖4

圖5

LC低通、高通、帶阻濾波器的設計步驟與此類似，可以類推。[
