天線建模設計系統 (AMDS) - 一種用于天線及天線系統的 3D 設計與建模專用工具。

AMDS 是唯一能夠解決由于消費者審美及功能需求需要更換無線設備問題的 3D 電磁天線設計工具。使用堅定不移的創新技術，在周圍的真實環境中高效地引入、網格化及模擬整套無線設備。         使用這套系統，無需進行昂貴的物理測試，您就可以通過關于空中傳播性能 (Over-The-Air-performance)、SAR（特定吸收率）及 HAC（助聽器兼容性）的法規及運營商兼容要求。

典型應用 - 無線設備

底板上的等角 GSM 及藍牙天線（右下圖）。完整的無線設備（左下圖）。模擬手和頭與天線性能之間的相互影響效果（左上圖及右上圖）。		消費者不斷用體積更小、外觀更時尚、功能更多、電池壽命更長的新設備代替舊設備，這便促使制造商要發展壯大。制造商通過外包和模塊化設計來爭取以較低的價格提供較好的功能。然而，這種商業模型也促進了研發能力，以便確保設備質量和性能的一致良好。 無線設備設計現在正面臨著需要克服將多波段天線容納在時尚嬌小外殼中的挑戰，才能吸引消費者，而且同時還必須要遵守相關法規、運營商及最終用戶對輻射安全性及性能品質的要求。
AMDS 是一種獨有的 3D 電磁天線設計工具，專門為幫助業內的天線及產品設計人員克服這些挑戰而開發。與同類競爭產品相比，它減少了 70% 后續的建模及模擬設置工作，讓模擬成為天線設計人員顯而易見的選擇。它在周圍真實環境中高效地引入、網格化及模擬整套無線設備，以便分析 SAR（特定吸收率）、HAC（助聽器兼容性）及 MIMO（多輸入多輸出）天線多樣性等設備標準。它使您擺脫緩慢昂貴的物理測試，轉而還可以縮短設計周期時間和降低風險。 AMDS 3D 電磁功能組包括： 高效地導入產品設計人員的 CAD 數據，同時降低或減少電磁設計的迭代； 驗證天線設備是否符合 SAR、HAC、空中傳播性能及 MIMO 等相關法律及運營標準； 通過分析整套物理無線設備的天線放置及多樣性，優化 MIMO 性能；以及 通過模擬設備與人體之間的真實互動，優化設備性能。 使用 AMDS，您可以在人頭及手的真實遠近效果下模擬天線結構及其在設備中的放置，以便確定失諧及靈敏度等參數。這樣就可以轉化為，既滿足相關法規又滿足最終用戶的性能需求，而不至于陷入延誤投放市場時間的原型測試的瓶頸。

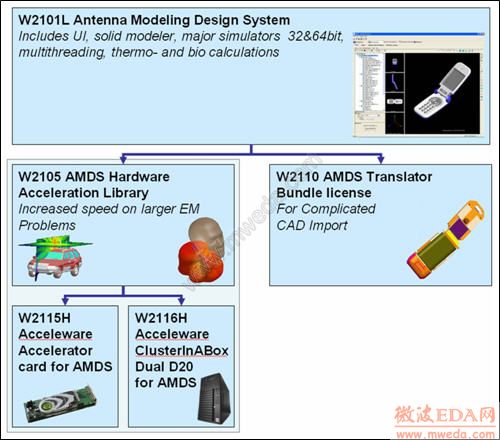

產品詳情　

AMDS 是一種基于時域有限差分 (FDTD) 方法的全波三維電磁解算器

FDTD 技術針對 3D 電磁問題提供了一種全波解決方案，來處理具有高度復雜性、任意形狀的 3D 金屬和電介質。　

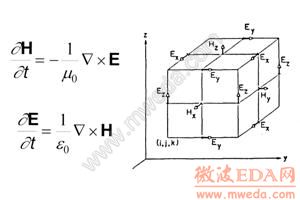

Maxwell 方程組及典型離散FDTD 實現

其內在的簡單性及方程組具有下列優勢：

• 優于 FEM（有限元方法）或 MoM（矩量法）技術的計算效率。
• 在簡單模擬過程中快速進行帶寬分析。
• 通過硬件圖形處理器卡及多線程加速處理。

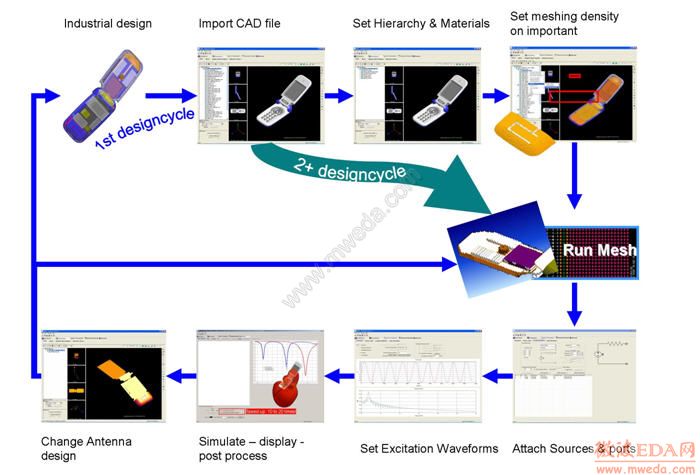

AMDS 設計流程　

AMDS 設計流程

為何選擇 AMDS 進行天線物理放置設計？　

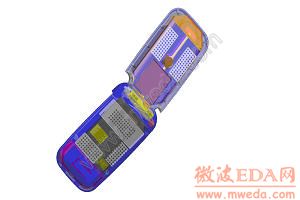

導入AMDS 的手機設計

AMDS 能夠確保天線及行業產品設計人員之間高效的設計迭代。          AMDS 智能 CAD 數據接口可以無縫地導入與導出由行業標準 CAD 軟件包創建的完整無線設備結構。         與傳統的 3D 電磁工具（每次導入至少需要半天時間手工模擬參數的重定義）不同，AMDS 的分層導入算法僅需要第一次的定義。這樣，實際產品形狀迭代及天線放置分析可以重復進行，且避免了手工重定義的錯誤和時間。與同類競爭產品相比較，可以幫您節省 70% 的建模與設置時間。         使用 AMDS 最先進的設計管理功能，在天線及行業設計人員之間可以實現順利迭代，從而設計出具有最新外觀的高性能無線設備。

無需犧牲任何性能進行模擬

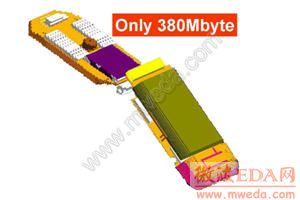

等角 GSM 及藍牙天線網格化加入了屏蔽層、電池及 底板（網格大小 380 MB） 2 個垂直平面上的電磁場		如今的無線設備可以包括顯示屏、攝像頭、揚聲器、電話的電池和多天線系統、藍牙功能、WLAN、收音機以及 GPS。 在電磁性能模擬中必須考慮所有這些方面，但是天線設計人員常常為滿足可接受的計算時間及內存要求簡化問題，犧牲了準確度，增加了故障風險。 然而，這樣就強迫他們不得不依靠物理測試，進而延誤了市場投放時間，增加了嚴重的商業風險。 而使用 AMDS，您可以高效地導入、網格化及模擬整套無線設備及其周圍真實環境與人體的遠近距離，所以根本不用犧牲準確度。

　

加速整個設計周期！

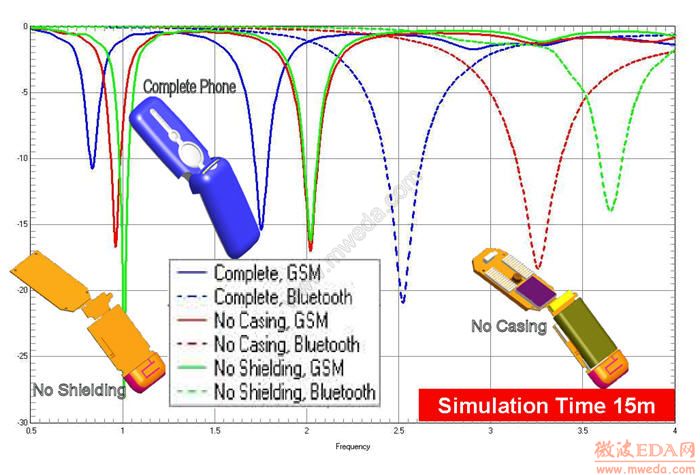

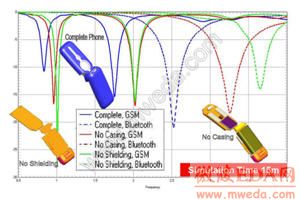

S11 參數表明無線設備組件的影響

在此完整手機的示例中，您可以按 15 分鐘一次的方式執行完整帶寬模擬，總內存消耗小于 400 MB。 如此快速的周期時間，您還可以模擬手機的各種設置，以便確保在所有環境下都有最佳性能。 AMDS 具備標準功能，可以利用多處理器及多核平臺的最新發展進行更快的計算。還可以使用 MPI（消息傳遞接口）技術在計算中心上運行，以便解決非常巨大的問題。 AMDS 利用了硬件加速方面的最新發展。與未采用加速硬件的類似計算機相比，模擬時間的加速可以高達 35 倍。

　

一次性通過相關法規和真實測試：最大化用戶體驗。

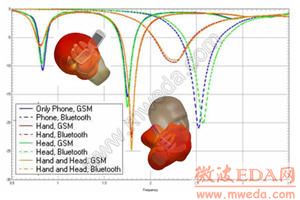

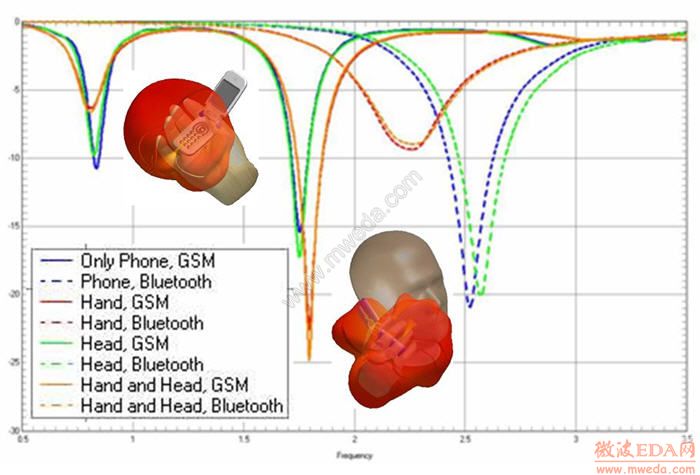

S11 參數表明人手、頭對藍牙及 GSM 天線性能的影響

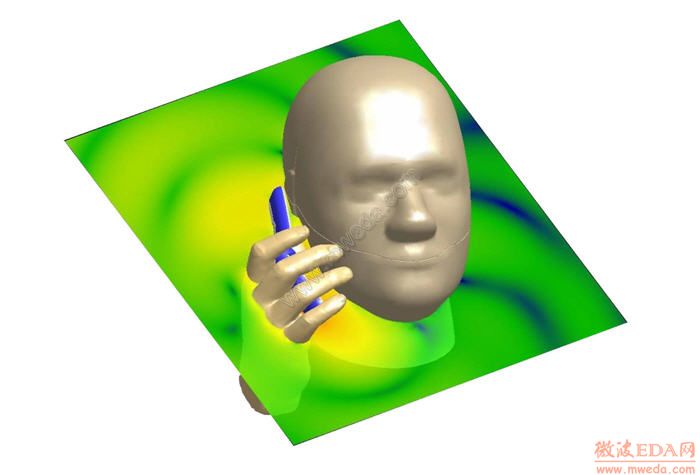

峰值溫度上升時平面上一克的平均 SAR		一次性通過相關法規和真實性能測試，可以最大化用戶的產品體驗。 AMDS 模擬和后處理器功能已經根據品牌命名手機制造商的需求進行了細致地調整。 包含最新 SAM（標準人體模型）標準的很大一組人體陰影補充了 AMDS SAR 及生物溫度計算，從而滿足了行業內最高標準的技術規格。 客戶是您設備的最終評判。當還在高效地使用計算資源的時候?qū)�無線設備置于任何一種真實的情形下，如手包、口袋等。 SAM 頭旁邊的手持無線設備的模擬時間少于 30 分鐘。

使用 2007.4 版的新 AMDS 幫您的手持無線設備通過助聽器兼容性 (HAC) 的測試。

現在可以使用 AMDS 評估無線通信設備與助聽器之間的助聽器兼容性 (HAC)。我們的軟件是按照 IEEE 美國國家標準兼容性測量方法 (ANSI C63.19-2006) 工作的。

定位 HAC 掃描區域

在模擬完成后，一個單屏評估工具后將呈現給您 HAC 性能的清晰評估結果。

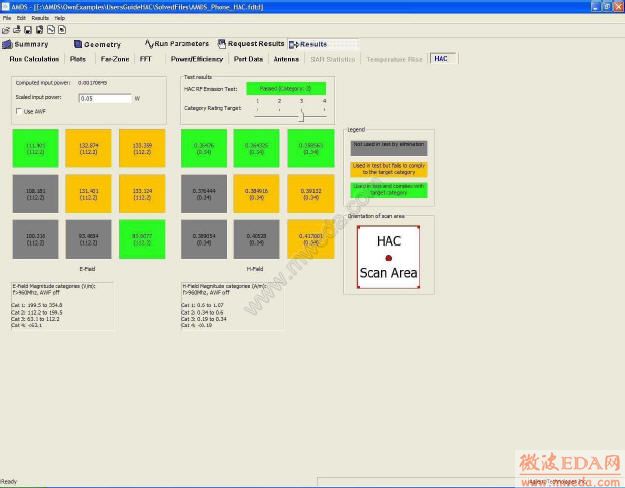

HAC 射頻輻射測試屏幕

請見下圖中 HAC 掃描區域上的總、切面及垂直電磁場，以便在設計手機時了解更透徹，從而滿足更高的 HAC 種類要求。

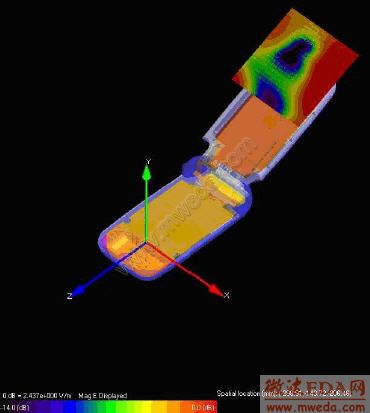

HAC 切面組件電磁場

特色功能　

AMDS 特色功能 時間域功能可為單一計算中的多個頻率點的帶寬提供結果。 頻率及時間域中的數據可以更好地優化啟動和過渡過程。 阻抗、天線方向圖、系統及輻射效率、駐波比 (SWR)、S 參數、特定吸收率 (SAR)、雷達截面、天線增益、耦合、多樣性，以及整個系統的電磁輻射分析。

CAD 導入/導出 CAD 導入/導出格式支持當今最常見的程序： SAT 文件 STEP 文件 IGES 文件 Pro-E 文件

模擬引擎功能　 材料 有損電介質/磁質 頻率相關電介質/磁質 各向異性磁鐵 各向異性電介質（全張量） 半徑不同的細線 表面阻抗 非線性電介質 非線性磁質 電源/負載/端口 　 含串/并聯 RLC 的電壓/電流電源 無源/有源端口 非線性電容 初始條件充電的靜態求解 時間控制開關 多端口 S 參數與頻率的關系 多端口 S 參數 - 穩態 多端口校準 端口阻抗與頻率的關系 端口阻抗 - 穩態 入射平面波 正弦及調制高斯光束 VSWR 遠場數據 瞬態遠場 - 特定角 穩態遠場圖形 方向性、增益、極化、ludwig ii/iii 變換 天線相互關系 圓極化 雷達截面 總散射場 3D 遠場圖形 特殊邊界條件 Liao、PMC、PEC、外邊界 帶任意相移的周期邊界條件 帶可調整厚度的 PML 外邊界 平行化與加速 最佳運行次數的自動收斂檢查 多線程 (4x、8x、16x...) MPI 多處理器（分布式存儲集群） 生物計算 特定吸收率 (SAR) 使用生物傳熱方程進行熱模擬 根據 C96.3 計算 1 克及 10 克的 SAR 平均值 整個人體的 SAR 平均值 SAR 峰值的位置 調整指定輸入功率的 SAR 等級 彩色顯示的 SAR 平面 SAM 陰影 CAD 文件

幾何建模功能　 生成幾何圖形 基于維度的 3D 實體建模器 基于維度的 2D 建模器 復制-移動-縮放-旋轉 對象的 3D 矩陣列 對象的 3D 極坐標陣列 外殼實體對象 布爾運算 網格視圖 網格編輯 掃描/旋轉/擠壓旋成體 2D 腳本/宏 CAD 導入/導出 分層 CAD 管理 導入 SAT 文件 縮放/定位導入的對象 基于 Voxel 的 3D 導入 CAD 文件中多對象的可選性導入 網格化/查看 快速的網格化算法 (FMA) 網格參數的自動/手動控制 快速的 3D 網格查看 后處理 2D 場/流的彩色顯示 2D 穩態 E、B 場的彩色顯示 3D 穩態表面流的彩色顯示 2D SAR 值的彩色顯示 將幾何/場顯示導出到 JPG 文件 瞬態場的動畫序列與時間 將動畫序列導出為 MPEG 文件 近距離的場/流與時間 阻抗、S 參數與頻率 其它 AMDS 項目的圖結果 將圖導出到 Postscript 文件 天線方向圖的極坐標圖 史密斯圓圖阻抗圖 瞬態結果的 FFT 導出 Touchstone 文件

新增功能

模擬引擎

• 64 位模擬器
• 32 位模擬器利用了 SSE2
• 改善的模擬器功能

CAD 導入/導出

• 改善的導入與導出 CAD 格式的功能
• 分層導入的改善功能

電源/負載/端口

• 校準的端口
• 電壓/電流測量
• 多端口 S 參數自動模擬

后處理

• 助聽器兼容性
• 天線多樣性
• 方向性與總增益圖
• 改善了出圖時的數據操作

GUI/安裝

• 改善的卸載功能（卸載 AMDS 不再對 ADS/EMDS 的安裝有不好的影響）
• 截面圖中有網格視圖平面的指示器
• 改善的可視化端口輸入
