射頻低噪聲放大器的ADS設計

3. 低噪聲放大器設計仿真及優化yVC安規與電磁兼容網

3.1 設計目標yVC安規與電磁兼容網
本文低噪聲放大器的設計目標是：yVC安規與電磁兼容網
頻率：2.1GHz~2.4GHz 噪聲系數：小于0.5dB (純電路噪聲系數不考慮連接損耗)yVC安規與電磁兼容網
增益：大于15dB 增益平坦度：每10MHZ 帶內小于0.1 dByVC安規與電磁兼容網
輸入輸出駐波比：小于2.0 輸入輸出阻抗：50ΩyVC安規與電磁兼容網
3.2 仿真設計yVC安規與電磁兼容網
在較高的頻段設計低噪聲放大器，通常選用場效應管FET 和高電子遷移率晶體管（HEMT）。影響放大器噪聲系數的因素有很多，除了選用性能優良的元器件外，電路的拓撲結構是否合理也是非常重要的。放大器的噪聲系數和信號源的阻抗有關，放大器存在著最佳的信號源阻抗Zso，如果所示，此時，放大器的噪聲系數應該是最小的，所以放大器的輸入匹配電路應該按照噪聲最佳來進行設計，也就是根據所選晶體管的Гopt 來進行設計。為了得到較高的功率增益和較好的輸出駐波比，輸出匹配電路則采用共扼匹配。輸入匹配電路在達到最佳噪聲時，放大器的輸入阻抗未必恰好與信號源阻抗匹配，因而功率放大倍數不是最大。設計放大器時，首先考慮的是噪聲盡可能低，其次才考慮增益的問題。因此，犧牲一點增益來換取噪聲系數的降低是必要的，兩者之間應該取一個合適的折中。LNA 采用兩級放大的方式來實現，為使放大器具有更低的噪聲，第一級的工作點應根據最小噪聲系數來選取最佳的工作電流。為保證有足夠的增益，第二級應從最佳增益條件來考慮，同時兼顧噪聲。yVC安規與電磁兼容網
具體的設計流程：yVC安規與電磁兼容網
1．首先選擇合適的器件。選擇適用于工作頻率且具有可接受的增益和噪聲系數的BJT、JEFT 和MESFET。工作頻率在6GHz 以下時，大多使用雙極晶體管；工作頻率在6GHz 以上時，大多選用場效應晶體管。而且，通常要求晶體管的截至頻率大于或等于2-3 倍的工作頻率。低噪聲放大器則要求截至頻率更高一些。本文選取NEC 公司低噪聲產品系列的yVC安規與電磁兼容網
NE3210S01 N 溝道HJ－FET，其性能如圖2 所示，它在2－4GHz 的頻寬內增益在18dB 以上，噪聲系數在0.5dB 以下，符合設計指標。上網下載并安裝NEC 公司提供的ADS Design Kit for NEC Electronics，該工具包集成了NEC 系列低噪聲放大器的FET、JBJT、HJ-FET，安裝在ADS 中后可以從元件庫面板中選擇所需的管子。由于Design Kit 中的元器件是已經封裝好的晶體管，所以無需再在ADS 中建立其Spice 模型，直接從手冊中查到所選取管子在特定偏置下的各個工作點的S 參數，從中選擇恰當?shù)墓ぷ鼽c，使得以此為依據在電路原理圖中設計偏置電路。合適且穩定的工作點決定了管子的動態范圍，是保證放大器不出現平頂失真的前提，而且直接影響放大器的高頻穩定性，本文選擇典型的靜態工作點VDS＝2.0V，ID＝10mA【4】。yVC安規與電磁兼容網

yVC安規與電磁兼容網
圖2 NE3210S01 的S 參數以及增益、噪聲特性yVC安規與電磁兼容網

yVC安規與電磁兼容網

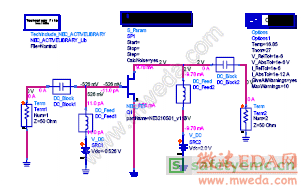

2.晶體管S 參數的測量并確定工作點。利用ADS 的S 參數仿真在所需要的頻帶內求出低噪管的S 參數，并與手冊所提供的S 參數對比，通過調整柵源電壓VGD 不斷修正S 參數最終得到合適的偏置電路。由于外界因素中溫度對回路的Q 值影響最大，故偏置電路在S參數仿真時應注意按照提示窗口所給出的信息修改模型的溫度，本文管子的仿真環境溫度為16.85℃。加好偏置電路之后測試結果如圖3 所示VGD＝-0.526v, ID=9.87mA,VD=2.0V。yVC安規與電磁兼容網

 yVC安規與電磁兼容網

圖3 低噪管的I－V 特性yVC安規與電磁兼容網

 yVC安規與電磁兼容網

圖4 穩定判據μ 參數的頻率響應曲線yVC安規與電磁兼容網

3．低噪管穩定性的判斷。穩定性的判斷可以通過K-Δ 公式或源端和負載端穩定系數圓來判斷，前者通常用來判斷放大器是否處于絕對穩定的情況。對于低噪聲放大器的第一級，主要性能是以降低噪聲系數為目標的，故常處于條件穩定的情形，而設計最大增益放大器時采用雙端共軛匹配，這時候射頻電路必須處于絕對穩定才能保證復數共軛同時成立。yVC安規與電磁兼容網
在S 參數仿真中添加源穩定判別圓和負載穩定判別圓，等增益圓和噪聲系數圓等控件，并分別設置好參數大小，本文選取增益分別為8dB、15dB、20dB，噪聲系數NF=0.5dB，在仿真后的smith 圓圖顯示出系列圓圖，如圖5 所示。找到穩定區域，由于S11 的絕對值小于1，故smith 圓圖內處于源穩定判別圓外的ΓS 都是穩定的。但是由輸出穩定判別圓可以看出該低噪管在工作頻率下輸出并非絕對穩定，為了避免自激的發生，實現全頻帶的穩定性，可以通過負反饋手段使晶體管進入穩定狀態。常用的手段是在場管源極串接一電感或者傳輸線，這樣可以改變放大器的輸入阻抗，從而通過調整源極影響S11*使之靠近Гopt, 有利于噪聲匹配和輸入端功率匹配的同時實現，而且實際上源極反饋對放大器噪聲的影響很小。本文在低噪管源端串聯一個1.0nH 的電感，使晶體管處于絕對穩定狀態，由μ 判據可以看出在3－6Ghz 頻段內放大器都處于絕對穩定狀態，如圖4 所示。另外在輸出串聯一個15Ohm 電阻，用來改善放大器的增益平坦度和輸出駐波比。
