CST仿真分析結果如何與外部數據進行比較

    下面舉例說明將CST微波工作室的仿真分析結果與外部數據進行比較的具體過程：

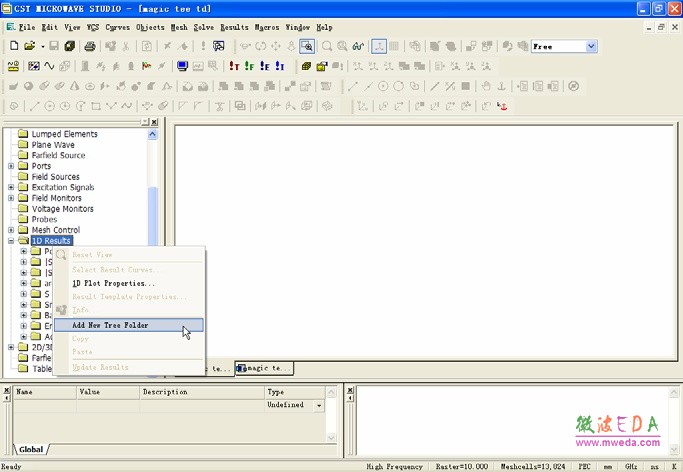

    1) 在導航樹中選中 1D Results 鼠標右鍵點擊“Add new Tree Folder”。

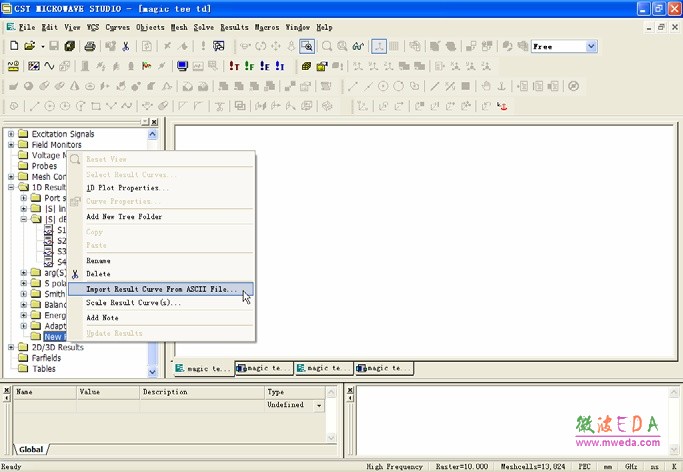

    2) 選擇該新建文件夾，鼠標右鍵點擊Import Result Curve From ASCII File…。

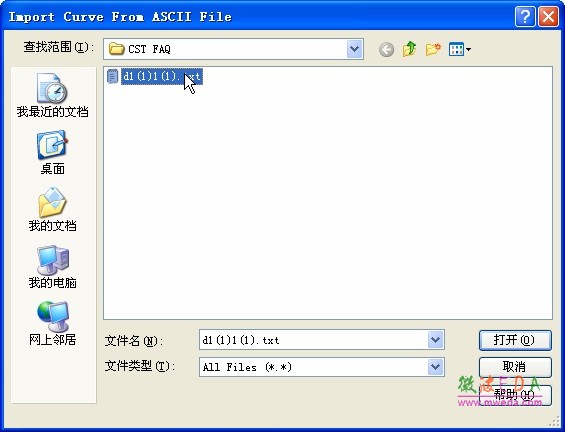

    3) 選擇所需要導入的外部文件。只要是兩列數據的文件都可以都可以當作導入文件。

    4) 導入數據后，得到曲線。

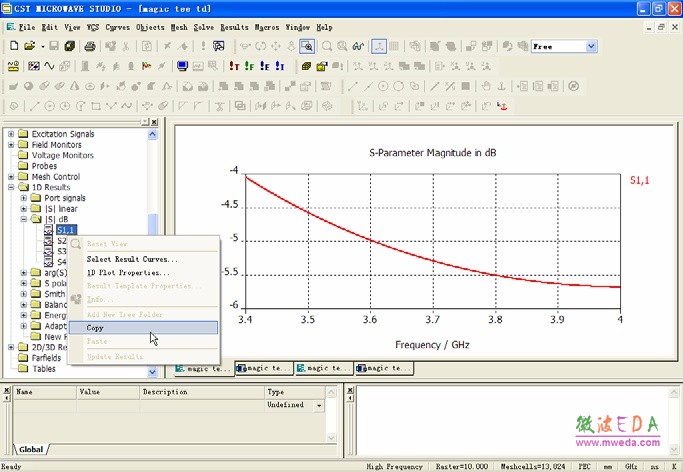

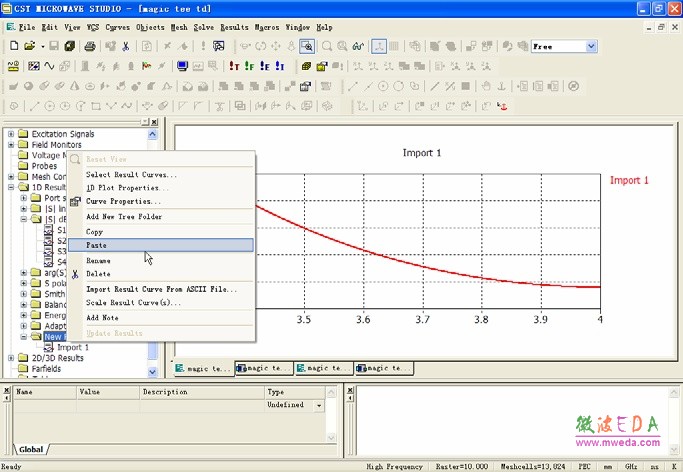

    5) 選取 CST 微波工作室®計算所得的結果，鼠標右鍵點擊“copy”（快捷鍵 Ctrl+C）。然后選中導入文件所在 文件夾（即 New Folder），鼠標右鍵點擊“paste”（快捷鍵 Ctrl+V）。

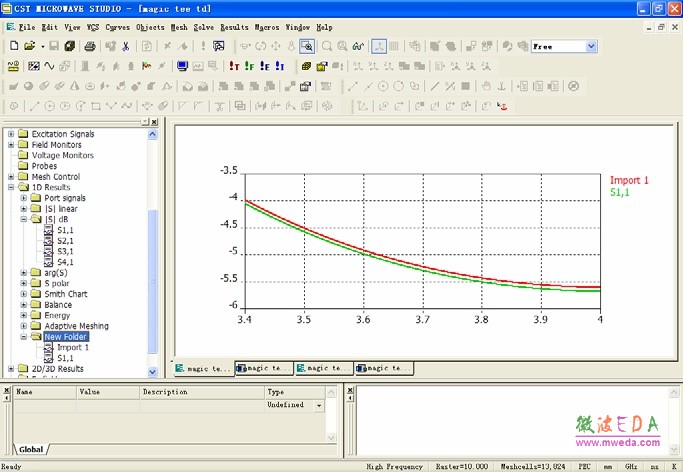

    6) 這樣就得到了外部導入數據與 CST 微波工作室®計算結果的比較。
