CST天線陣設計模塊詳解

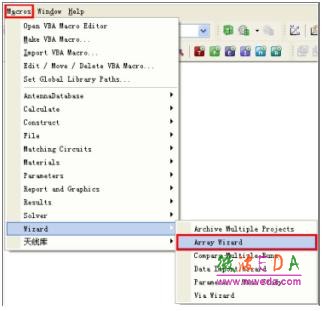

    當仿真大型陣列天線(如30*50陣元)時，創建模型并對每一個端口賦予指定的幅值和相位，將會是非常繁瑣的工作， 針對此種情況，CST 微波工作室（CST MWS）中加入了Array Wizard宏命令，可以方便快速的建立天線陣，并預設所有端口的幅值及相位：

    在這里，我們一方面會遍歷Array Wizard 宏的所有設置，對其功能進行說明； 另一方面會通過實際案例進一步說明Array Wizard 的具體用法。

    Array Wizard 功能簡介

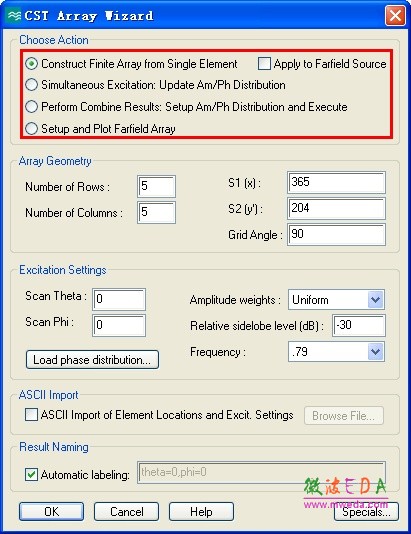

    選擇宏功能的類型：

    Construct Finite Array from Single Element 從單元創建整個陣列 

    Simultaneous Excitation：Update Am / Ph Distribution 對已有陣列的所有端口賦幅度和相位值 

    Perform Combine Results：Setup Am / Ph Distribution and Excitation 分配端口幅度和相位 

    Setup and Plot Farfield Array 設置并畫出遠場陣列 

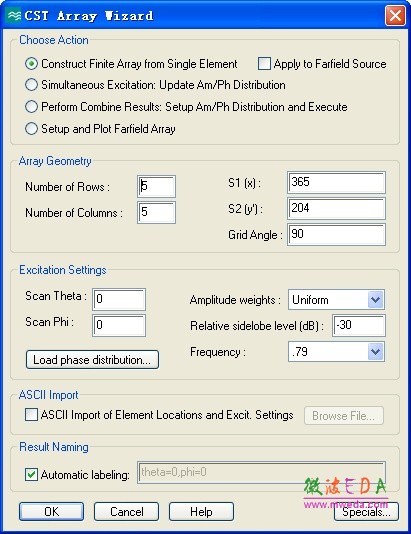

    勾選Apply to Farfield Source選項，可以將 遠場源作為一個陣元進行組陣操作。
