CST微波工作室中品質因數Q值的計算

文章來源: CST中國    錄入: mweda.com

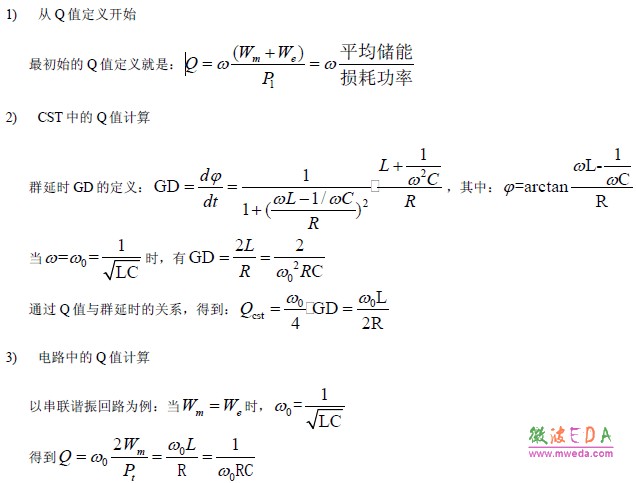

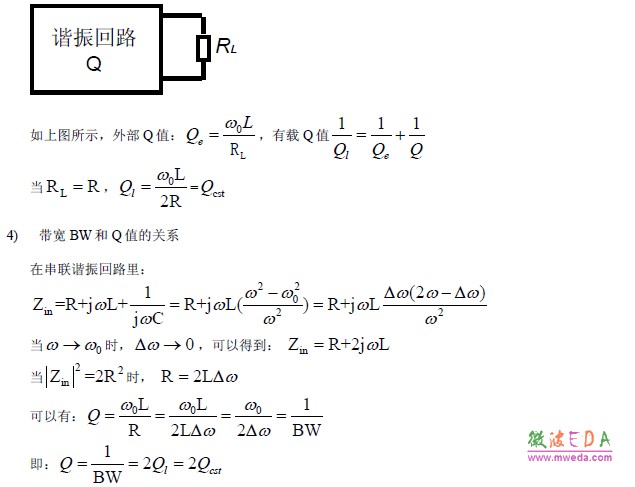

    先介紹品質因數Q 值最根本的定義,然后在CST 中通過計算群時延得到Q 值。接著利用人們熟悉的電路原理,通過諧振電路計算Q 值,并證明CST 中的Q值等于電路中的有載Q值。在串聯諧振回路里帶寬BW和Q值之間的關系是互為倒數,這也將在文章中推導。

    最后利用 CST 自帶的算例計算貼片天線的Q值。

    5)  微帶貼片天線的Q值

    舉例計算天線的Q 值。從CST 自帶的例子中選擇一個貼片天線。利用CST 的宏命令計算天線的群延遲,進而得到天線的Q 值。

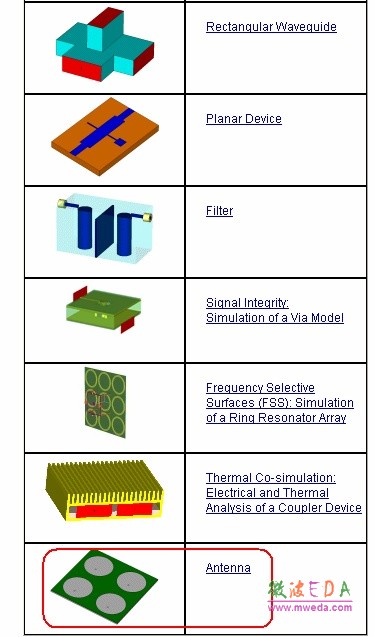

[NextPage]    下面的界面可通過該路經得到:Help > Help Contents > Tutorials Overview > CST MICROWAVE STUDIO Tutorials Overview

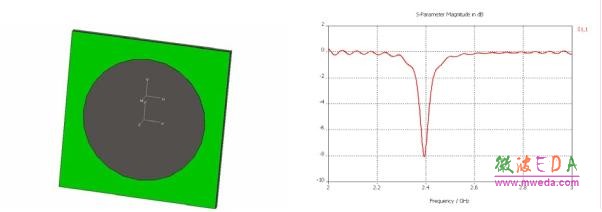

    該CST自帶的例子貼片天線,仿真頻率2-3GHz。仿真后得到天線的S參數信息如下:在2.4GHz 的頻率下產 生諧振峰值。

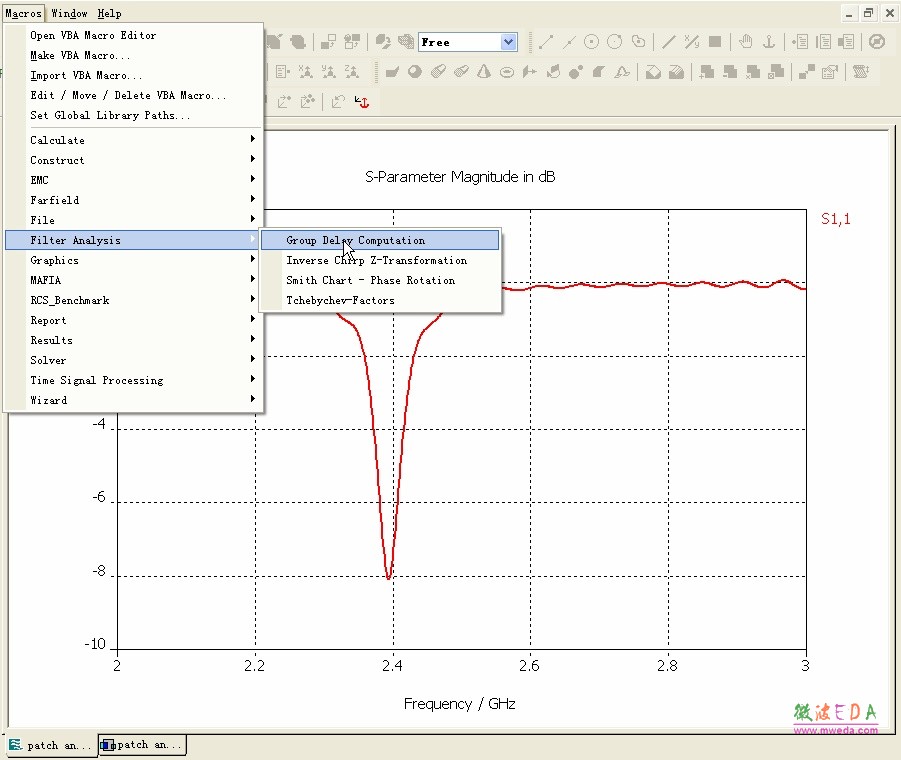

    計算群延時的界面可通過下面的路經得到:Macors > Filter Analysis > Group Delay Computation。

    Group Delay 及Q值計算對話框如下所示, 在 Group Delay 對話框中選擇輸入、輸出端口和端口模式后點擊“OK” 按鈕即可獲得該端口模式激勵下天線的 Q 值。

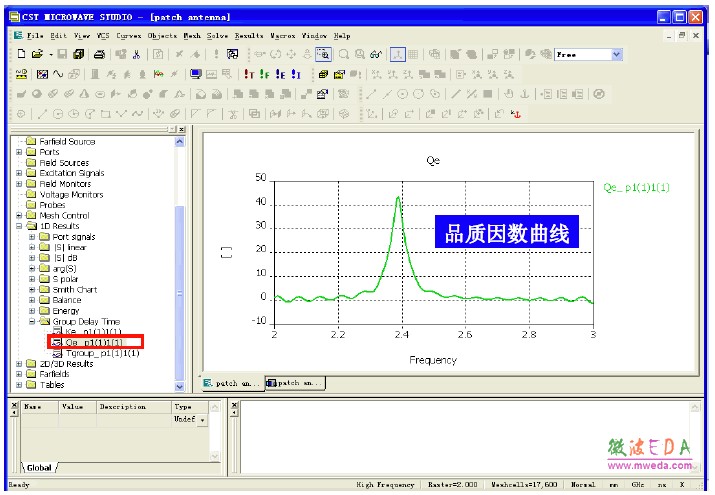

    計算結束后,彈出對話框提示已經完成計算,點擊確定按鈕關閉對話框,并關閉GroupDelay 對話框。查看 結果時,可參照下面路徑:導航樹中將自動得到計算的群延時和Q 值等結果,查看Q 值可選擇:1D Results > Group Delay > Time Qe_p1(1)1(1)
