2.1 HFSS設計概述

文章來源: 本站原創    錄入: mweda.com

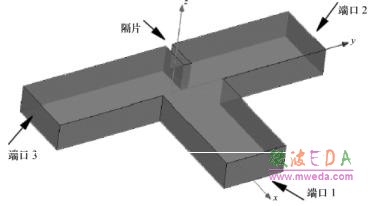

    本章所要分析的器件是圖2.1 所示的一個帶有隔片的T 形波導。端口1 是信號輸入端口，端口2 和端口3是信號輸出端口。正對著端口1 一側的波導壁上凹進去一塊，相當于放置了一個隔片，通過改變隔片的位置可以改變端口1 到端口2 和端口3 的傳輸功率以及端口1 的反射功率。
  本章分 3 個小節。第1 節簡要描述設計實例。第2 節主要分析當隔片位于波導的正中央 時，在8～10GHz 的工作頻段內，波導 3 個端口的S 參數隨著頻率變化的關系曲線，同時分 析查看在10GHz 時波導表面的電場分布。第3 節主要介紹 HFSS 的參數掃描分析功能和優化 設計功能的具體應用。首先，我們利用HFSS 的參數掃描分析功能分析在10GHz 處，波導3 個端口的S 參數隨著隔片位置變量Offset 變化的關系曲線；然后，使用 HFSS 的優化設計功 能，求解出當端口3 的輸出功率是端口2 的輸出功率的兩倍時隔片所在的位置。


圖2.1  T 形波導模型
