7.1.3  HFSS中添加、刪除和使用變量操作

    1．定義和刪除工程變量

    從主菜單欄選擇【Project】→【Project Variables…】命令，或者選中工程樹下的工程名稱，然后單擊右鍵，從彈出菜單中選擇【Project Variables…】命令，打開工程變量編輯對話框，如圖7.2 所示。對話框的 Project Variables 選項卡是用來添加和編輯工程變量的窗口， 對話框的 Intrinsic Variables 選項卡列出了 HFSS 系統預定義的常用變量，對話框的 Constants 選項卡列出了 HFSS 系統預定義的常數。

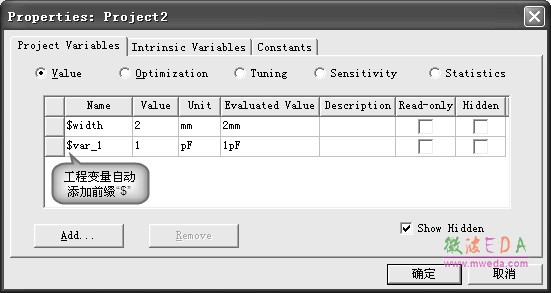

圖 7.2  工程變量編輯對話框

    在圖7.2 所示的 Project Variables 選項卡中，Optimization、Tuning、Sensitivity 和 Statistics 單選按鈕分別用于設置列表中的變量是否可以用于優化設計、調諧分析、靈敏度分析和統 計分析。下面以選中 Optimization 單選按鈕為例來具體說明。選中 Optimization 單選按鈕后， 對話框界面如圖 7.3 所示，選中變量對應的 Include 復選框，則表示該變量可以用于優化設 計，反之變量不可以用于優化設計。對于本圖所列的兩個工程變量，變量 var_1 可以用于 優化設計。

    回到圖 7.2 所示界面，單擊按鈕，可以打開圖 7.4 所示對話框，添加/定義新的 變量。其中，Name 項是變量名，Value 項是變量初始值，初始值可以是數值或是表達式。例 如，如果定義一個工程變量 length，其值是已定義工程變量 width 的兩倍，則需要在 Name 項輸入變量名稱“l(fā)ength”或“$length”，在 Value 項輸入表達式“2*$width”，然后單擊OK 按鈕，完成添加工程變量 length 的操作。操作完成后，在圖 7.2 所示的工程變量編輯對話框會列出新添加的變量名和變量值。

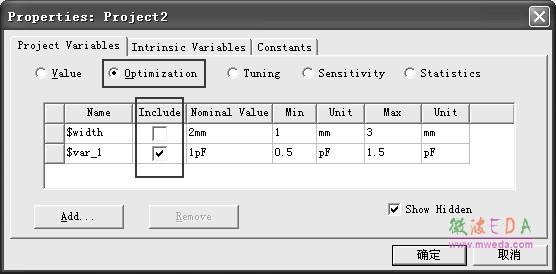

圖 7.3 工程變量編輯對話框之優化設計

圖 7.4 變量定義的對話框

    如果需要?jiǎng)h除已經定義的工程變量，在圖 7.2 所示的對話框中選中該變量，然后單擊Remove按鈕即可。

    2．定義和刪除設計變量

    從主菜單欄選擇【HFSS】→【Design Properties…】命令，或者選中工程樹下的設計名 稱，然后單擊右鍵，從彈出菜單中選擇【Design Properties…】命令，打開圖 7.5 所示設計變量編輯對話框。設計變量的添加和刪除操作步驟與工程變量基本相同，這里不再贅述。

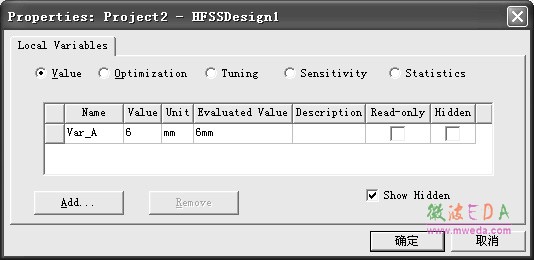

圖 7.5  設計變量編輯對話框

    3．變量的使用

    在 HFSS 中，幾乎所有的設計參數都可以使用變量來表示，例如物體模型的尺寸、物體的材料屬性、邊界條件相關參數等。

    對于已定義的變量，可以直接使用變量或者包含變量的表達式來表示設計參數。例如， 假設當前設計中定義了工程變量 width 和設計變量 length，現在需要?jiǎng)?chuàng)建一個長方體，長方體的長和寬分別用變量 length 和 width 表示，則只需在長方體的屬性對話框中把長方體的長和寬用變量代替即可，如圖 7.6 所示，注意工程變量在使用時需要加前綴$。

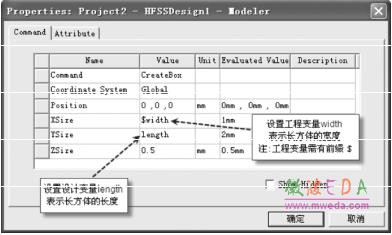

圖7.6 使用變量代替長方體的長和寬

    在設計過程中，也可以輸入未定義的變量代替設計參數。輸入未定義的變量后，HFSS 會自動彈出如圖 7.7 所示的添加變量對話框，定義剛輸入的變量，并給該變量指定初 始值。

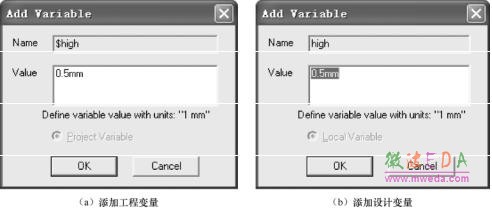

圖 7.7 “添加變量”對話框
