2.2.2 創建T形波導模型

    圖2.1所示的T 形波導模型可以分解開來，看做由3 個相同大小的長方體疊加而成，這里首先創建第一個長方體，并設置其材料屬性和端口激勵，然后通過復制操作命令創建第二和第三個長方體，最后通過合并操作命令創建完整的 T 形波導模型。

    1．創建長方體
   （1）從主菜單欄選擇【Tools】→【Options】→【Modeler Options】，打開3D Modeler Options 對話框，選擇 Drawing 選項卡，確認選中 Edit Properties of new primitives 復選框，如圖2.5 所示，然后單擊確定按鈕。

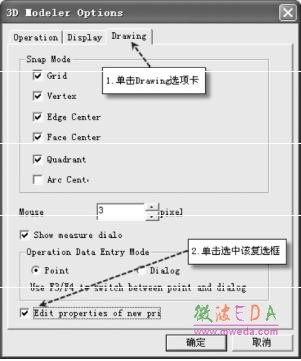

圖2.5  3D Modeler Options 對話框

   （2）從主菜單欄選擇【Draw】→【Box】，或者單擊工具欄的快捷按鈕，進入創建長方體模型的工作狀態，移動鼠標光標到HFSS工作界面的右下角狀態欄，在狀態欄輸入長方體的 起始點坐標為（0，0.45，0），如圖2.6 所示。 按下回車鍵確認后，在狀態欄輸入長方體的長、寬、高分別為 2、0.9、 0.4，如圖 2.7 所示。

圖2.6 設置長方體起始點坐標

圖 2.7 設置長方體的長寬高

    再次按下回車鍵確認后，會彈出新建長方體的“屬性”對話框，如圖 2.8 所示；通過屬性對話框可以設置和修改物體的位置、尺寸、名稱、材料和透明度等屬性。這里選擇 Attribute 選項卡，將長方體名稱項（Name）改為 Tee，長方體材料屬性（Material） 保持為真空屬性不變；單擊Transparent 項的數值條，在彈出窗口中移動滑 動條設置其值為0.4，以提高長方體的透明度。

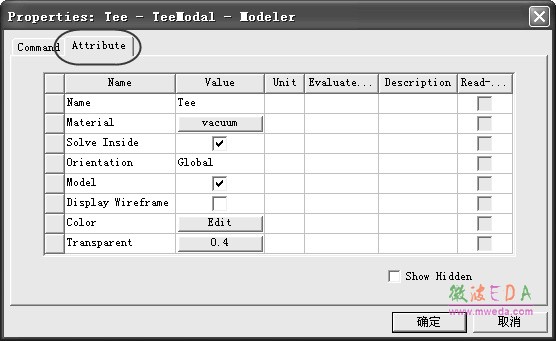

圖2.8 長方體屬性對話框

    設置完成后，單擊對話框下方的 按鈕，退出屬性對話框。此時，即創建好了一個頂點位于（0，0.45，0），長、寬、高為 2、0.9、0.4 的長方體模型。按下快捷鍵 Ctrl+D， 軟件會適合窗口大小全屏顯示物體模型；新建的長方體模型如圖 2.9 所示。

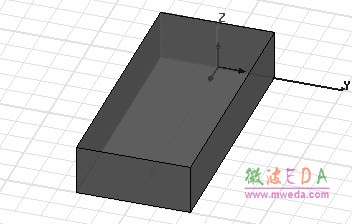

圖2.9 新建的長方體模型

2．設置波端口激勵
（1）按 F 鍵切換到面選擇狀態，單擊選中長方體上位于 x = 2 處平行于 yz 面的平面，選 中的平面會高亮顯示，如圖 2.10 所示。

圖 2.10 選中長方體的一個面

（2）在三維模型窗口內單擊右鍵，從彈出的快捷菜單中選擇【Assign Excitation】→ 【W(wǎng)ave Port】，打開波端口設置對話框，在 Name 項輸入端口名稱 Port1，單擊 按鈕；在新窗口中單擊打開 Integration Line 下方的下拉列表框，選擇 New Line 選項， 設置端口的積分校準線，如圖 2.11 所示。

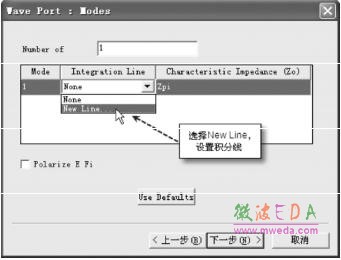

圖 2.11 波端口設置對話框
