2.3.2 HFSS參數掃描分析設置和仿真分析

文章來源: 本站原創    錄入: mweda.com

使用Optimetrics 模塊的參數掃描分析功能,分析波導端口的輸出功率和隔片位置之間的關系。

1.添加參數掃描變量

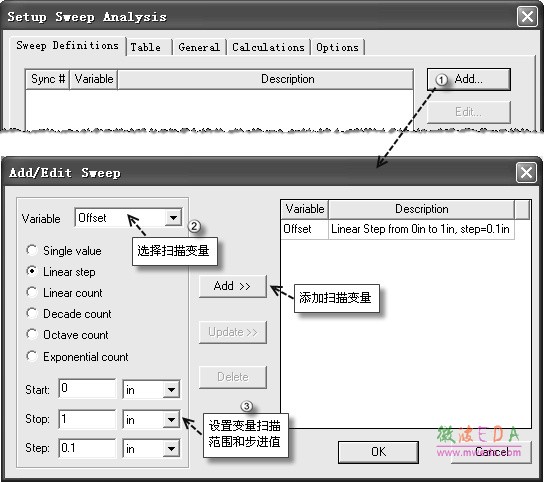

選中工程樹下的 Optimetrics 節點,單擊右鍵,從彈出菜單欄中選擇【Add】→ 【Parametric】,打開Setup Sweep Analysis對話框,單擊對話框的按鈕,打開Add/Edit Sweep 對話框;在Add/Edit Sweep 對話框中,Variable 項選擇變量Offset 作為掃描變量,掃描類型選擇為 Linear Step,Start、Stop、Step 項分別輸入 0、1、0.1,單位為英寸, 然后單擊按鈕,設置過程如圖2.39 所示。單擊按鈕,回到 Setup Sweep Analysis 對話框。


圖 2.39 掃頻頻率設置

選擇Options 選項卡,選中Save field and mesh 復選框,這樣可以保存每個求解變量的場分析結果。

2.定義輸出變量

 定義3個輸出變量Power11、Power21 和 Power31,分別代表端口1、端口2 和端口3 的輸入/輸出功率。選擇 Setup Sweep Analysis 對話框的Calculations 選項卡,單擊(Setup Calculations)按鈕,打開Add/Edit Calculation 對話框,保持該對話框默認設置不變,單擊按鈕,打開 Output Variables 對話框,定義和添加輸出變量,上述操作過程如圖2.40 所示。 首先定義輸出變量Power11。具體步驟如下:
(1)在圖2.40 所示Output Variables 對話框的 Name 欄輸入 Power11,在Category 欄下拉 列表中選擇S Parameter,在Quantity 列選擇 S(Port1, Port1),在Function 列選擇 mag,然后單擊按鈕。
(2)此時即在 Expression 欄添加了mag(S(Port1, Port1))表達式;然后,在該表達式末尾 輸入乘號“*”,再次單擊按鈕,則 Expression 欄的表達式改為 mag(S(Port1, Port1)) * mag(S(Port1, Port1))。
(3)然后,單擊按鈕,即在對話框的頂部添加了輸出變量 Power11 及其表達式。 重復以上步驟,定義輸出變量 Power21。在 Quantity 列選擇 S(Port2, Port1),相應添加的 表達式為 mag(S(Port2, Port1)) * mag(S(Port2, Port1))。


圖 2.40 定義輸出變量的過程
