2.3.4 HFSS優化設計

文章來源: 本站原創    錄入: mweda.com

添加優化設計項,進行優化設計,求解出隔片的位置,使得端口3 的輸出功率是端口2 輸出功率的兩倍。 (1)添加優化變量。從主菜單欄選擇【HFSS】→【Design Properties】,打開設計屬性對話框,選中上方的 Optimization 單選按鈕,在變量Offset 欄勾選Include 項,如圖2.48 所示,然后單擊按鈕完成設置。

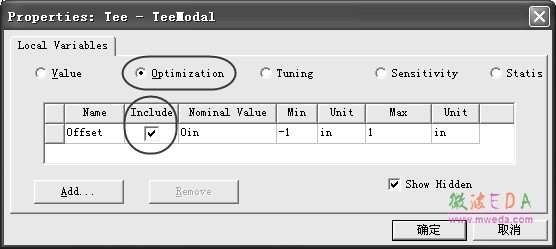

2.48 Design Properties 對話框

(2)選中工程樹下的 Optimetrics 節點,單擊右鍵,在彈出菜單中選擇【Add】→ 【Optimization】,打開優化設置對話框。在該對話框的 Goals 選項卡界面,優化器 Optimizer 欄選擇 Quasi Newton,Max. No. of Iterations 欄保持默認的 1000 不變。

(3)添加目標函數(Cost Function)。這里優化設計要達到目標是:當工作頻率為10GHz 時,端口3 的輸出功率是端口2 輸出功率的兩倍;使用前面定義的輸出變量,可以設置目標 函數為 Power31-2*Power21 = 0。
     在優化設置對話框的 Goals 選項卡界面,單擊對話框左下角的按鈕,在彈出對話框中首先單擊按鈕,然后單擊按鈕,即可在Cost Function 表中添加了新的一欄。在 Calculation 列輸入目標函數的表達式 Power31-2*Power21,按回車鍵確認,Condition 列選擇=,Goal 列輸入 0,Weight 列輸入1。Acceptable 項輸入0.0005,表示目標函數的值小于或者等于設定的 0.0005 時,停止優化分析;Noise 項保持默認的 0.00001 不變。設置完成后的對話框界面如圖 2.49 所示。


圖 2.49 添加優化目標函數

(4)設置優化變量的取值范圍。選擇 Variables 選項卡,在 Variable 列只有 Offset 一個變 量,在 Override 列勾選 Offset 對應的復選框,在 Starting Value 列輸入 0.1,勾選 Include 列下 面的復選框,分別在 Min 和 Max 列輸入 0 和 0.3,設定變量 Offset 的優化范圍為 0~0.3 英寸。 完成后的界面如圖 2.50 所示。

(5)選 擇 General 選項卡,Parametric 欄選擇 ParametricSetup1,同時選中下方的 Solve the parametric before sweep optimization 單選按鈕,并勾選 Update design parameter values after optimization 復選框。選擇 Options 選項卡,確認清空 Save fields and mesh 復選框。至此,完 成優化設置,單擊按鈕退出對話框。

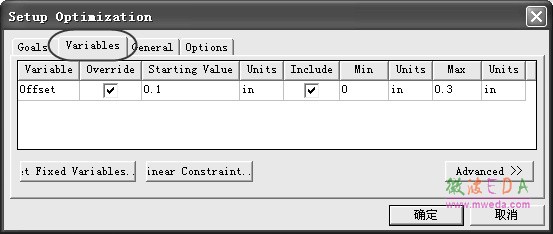

圖 2.50 設置優化變量

(6)優化設置完成后,優化設置項會自動添加到工程樹的 Optimetrics 節點下,其默認 名稱為 OptimizationSetup1。右鍵單擊 OptimizationSetup1,從彈出菜單中選擇【Analyze】命 令,運行優化分析,整個優化過程需要持續幾分鐘的時間。
