3.1 HFSS 工作界面

HFSS 工作界面采用標準 Windows 的菜單與風格。打開 HFSS 后，可以看到其典型的工 作界面，如圖 3.1 所示。整個工作界面由菜單欄、工具欄、工程管理窗口、屬性窗口、三維 模型窗口、信息管理窗口、進程窗口和狀態欄組成。

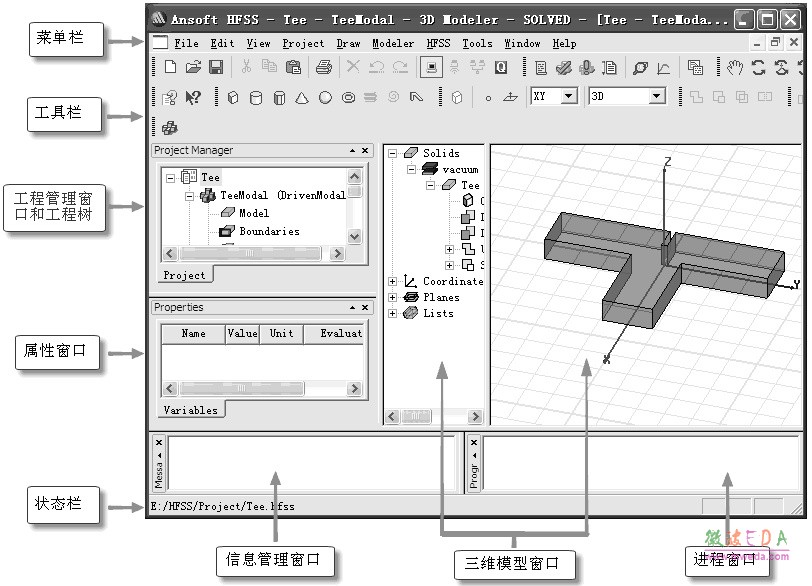

圖 3.1 HFSS 工作界面

3.1.1 主菜單欄

    主菜單欄位于 HFSS 工作界面的最上方，包含 File、Edit、View、Project、Draw、Modeler、 HFSS、Tools、Window 和Help 共10 個下拉菜單，這些下拉菜單包含了 HFSS 的所有操作命令。下面就來簡要介紹每個菜單命令的主要功能。

1．File 菜單

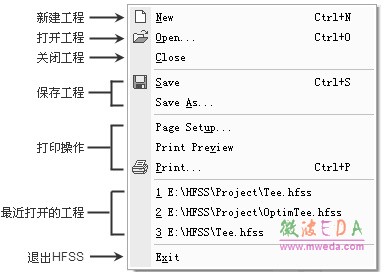

File 菜單用于管理 HFSS 工程設計文件，包括工程文件的新建、打開、保存以及打印等 操作。File 下拉菜單包含的所有操作命令如圖 3.2 所示。

圖 3.2 File 下拉菜單

2．Edit 菜單

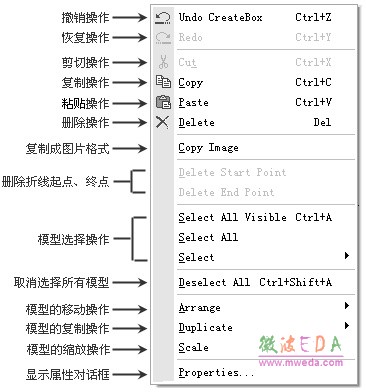

Edit 菜單主要用于編輯和修改 HFSS 中三維模型的操作，Edit 下拉菜單包含的所有操作 命令如圖3.3 所示。

圖3.3 Edit下拉菜單

其中，下拉菜單中部分操作命令的功能說明如下。
