4.2.3 HFSS的基本模型

創建平面螺旋結構（Spiral）和創建螺旋結構相類似，也需要選中一個線模型或者二維平 面模型才能激活操作，軟件以選中的線模型或者面模型為橫截面，沿著指定的方向旋轉生成 平面螺旋物體模型，模型第一圈的半徑是設定的方向矢量到選中的線模型/面模型中心的距 離；選中一維線模型生成的是中空的平面螺旋體，選中二維平面模型生成的是實心的平面螺 旋體。 下面演示創建一個簡單的實心平面螺旋體模型，平面螺旋體的形狀如圖 4.17 所示，其尺 寸結構為：橫截面為 1mm 半徑的圓形面，模型底圈半徑為 3mm，旋轉圈數為 3，每圈半徑 增加 2mm。

第一步：在 xy 平面上創建一個圓點坐標為（3，0，0），半徑為 1mm 的圓形面。

（1）從主菜單欄選擇【Modeler】→【Grid Plane】→【XY】，設定當前工作平面為 xy 面。

（2）單擊工具欄按鈕，進入創建圓面模型的狀態。在三維模型窗口任一位置，單擊鼠標左鍵設定圓心位置；然后移動光標到其他位置，再次單擊鼠標左鍵，設定圓面半徑。隨后會彈出新建圓形面的屬性對話框，在對話框的 Center Position 項右側輸入圓心坐標（3，0，0），在 Radius 項右側輸入圓面半徑 1，單擊對話框的 確定 按鈕完成圓面創建。

第二步：創建平面螺旋結構。

（1）單擊選中上一步創建的圓形面，此時工具欄上創建平面螺旋體的操作按鈕由灰色變成高亮顯示，單擊該按鈕，進入創建平面螺旋體模型的狀態。

（2）移動光標到坐標原點（0，0，0）位置，單擊鼠標左鍵確定平面螺旋體第一圈的半徑；按住Y 鍵，限定光標沿著y 軸移動，移動一段距離后再次單擊鼠標左鍵，確定平面螺旋 體旋轉面的法向量。隨之彈出圖 4.16 所示的平面螺旋結構設置對話框。

圖 4.16  平面螺旋結構設置對話框

（3）在圖 4.16 所示的對話框中，Turn Direction 項點選 Right hand 單選按鈕，表示螺旋體按右手螺旋方向旋轉；Radius Change 項輸入3mm，表示每圈半徑增加 2mm；Turns 項輸入3， 表示旋轉圈數為3。單擊OK按鈕完成設置，此時會彈出平面螺旋模型的屬性對話框。

（4）選擇屬性對話框的 Attribute 選項卡，在 Name 項右側輸入平面螺旋體的名稱 MySpiral，其他項保持默認設置不變，單擊確定按鈕退出屬性對話框。此時，在三維模型窗口中就創建了我們所需要的平面螺旋結構，同時平面螺旋體的名稱 MySpiral 以及創建 平面螺旋體的相關操作 CreateCircle、CoverLines 和CreateSpiral 會添加到操作歷史樹下。創建好的平面螺旋結構如圖 4.17 所示。

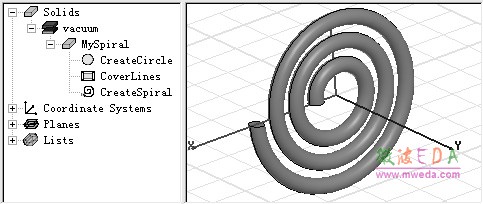

圖 4.17 平面螺旋結構模型
