4.4 HFSS改變視圖操作

    目前，我們都是通過默認的視角來創建和觀察物體模型的。實際上，在 HFSS 使用過程 中的任何時候，都可以通過一組簡單的操作命令來改變視角，從不同的角度觀察和顯示物體 模型。同時，還可以通過簡單的操作命令選擇顯示或隱藏物體模型。

    4.4.1 改變視圖的操作命令

    改變視圖的所有操作命令位于 HFSS 的 View 下拉菜單中，包括 Rotate、Pan、Zoom、Zoom In、Zoom Out、Fit All、Fit Selection 等操作命令。這些操作命令對應的功能在第 3 章關于 View 菜單的介紹中已經做了簡要的說明。

    為了方便用戶操作，在 HFSS 的工具欄上也列出了改變視圖操作命令的快捷方式，如圖4.21 所示。單擊相應的快捷方式按鈕，即可執行改變視圖的操作。這里，把每個快捷方式對應的功能做個詳細的闡述。學習過程中，讀者可以實際操作每個快捷方式，加深對每個操作的理解。

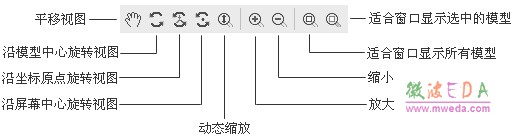

圖 4.21 改變視圖操作快捷方式

Pan：視圖平移操作。單擊該操作按鈕后，在三維模型窗口中鼠標光標形狀變?yōu)�，按住鼠�?biāo)左鍵后拖曳鼠標可以使物體模型視圖在窗口中上下左右平移。再次單擊該操作按鈕或者按 Esc 鍵，可以退出該操作。

Rotate around model center：物體模型視圖沿著模型中心旋轉顯示操作。單擊該操作按鈕后，在三維模型窗口中鼠標光標形狀變?yōu)�，按住鼠�?biāo)左鍵后拖曳鼠標可以使物體模型的視圖以模型的中心為中心，沿著鼠標拖曳的方向轉動。再次單擊該操作按鈕或者按Esc 鍵，可以退出該操作。

Rotate around current axis 和 Rotate around screen center：物體模型視圖沿著坐標原點/屏幕中心旋轉顯示操作。該操作命令的功能和操作方式與 Rotate around model center 相同，唯一的不同點是 Rotate around current axis 操作是模型視圖沿著當前使用坐標系的坐標原點旋轉，而 Rotate around screen center 操作是模型視圖沿著三維模型窗口 的中心旋轉。

Zoom：模型視圖動態縮放操作。單擊該操作按鈕，在三維模型窗口按住鼠標左鍵 拖曳鼠標可以動態放大和縮小顯示物體模型；鼠標向上拖曳為放大顯示，鼠標向下拖曳為縮 小顯示。再次單擊該操作按鈕或者按 Esc 鍵，可以退出該操作。

 Zoom In 和 Zoom Out：模型視圖的放大和縮小操作。單擊該操作按鈕，按住鼠 標左鍵在三維模型窗口中拉出一個矩形框，則 Zoom In 操作會放大矩形框至滿屏，矩形框內 的所有物體模型也相應地放大；Zoom Out 操作會按照該矩形框在整個三維模型窗口所占的比 例將模型縮小顯示。

Fit All Views：適合窗口大小，全屏顯示所有可見物體模型。

Fit Selection：適合窗口大小，全屏顯示選中的物體模型。該操作需要選中物體模 型后方可激活。

    由于改變視圖在物體建模過程中是很常用的操作，所以 HFSS 除了在工具欄上提供快捷方式外，還提供了非常便捷的快捷鍵。用戶在按住相應快捷鍵的同時按住鼠標左鍵并拖曳 鼠標即可完成旋轉、平移和動態縮放操作。

 Shift + 拖曳鼠標：對應“視圖平移操作”。

Alt + 拖曳鼠標：對應“旋轉視圖操作”。

Alt + Shift + 拖曳鼠標：對應“視圖動態縮放操作”。

此外，系統中還預先設定了9 種不同的視角，如圖 4.22 所示。按住 Alt 鍵的同時在三維 模型窗口中的相應位置雙擊鼠標，即可從相應的視角顯示物體模型。

圖4.22 預設視角

    4.4.2 顯示和隱藏物體模型

   顯示和隱藏物體模型的操作命令也位于 HFSS 的 View 下拉菜單中，包括 Hide Selection、 Show Selection、Show All 和 Active View Visibility 等操作命令。關于這4 個操作命令所對應 的功能在第 3 章 View 菜單小節也有簡單的說明。 從主菜單欄選擇【View】→【Active View Visibility】命令，或者單擊工具欄的按鈕， 打開圖 4.23 所示對話框。在該對話框中可以設置物體模型、邊界條件和端口激勵等的可見性。 例如，在圖示對話框的 3D Modeler 選項卡界面，列出了當前設計中所有的模型名稱，選中 Visibility 列的復選框表示顯示該物體模型，反之，不選中 Visibility 列的復選框則表示隱藏該 物體模型。

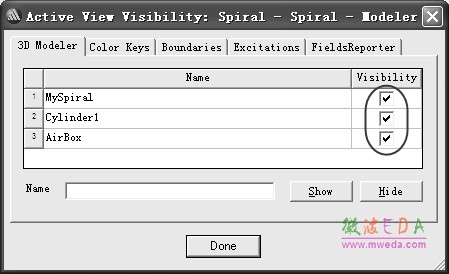

圖4.23 Active View Visibility 對話框
