10.2 微帶天線設計指標和天線幾何結構參數計算

文章來源: 本站原創    錄入: mweda.com

    本章設計的矩形微帶天線工作于ISM 頻段，其中心頻率為2.45GHz；無線局域網（WLAN）、藍牙、ZigBee 等無線網絡均可工作在該頻段上。選用的介質板材為 Rogers R04003， 其相對介電常數，厚度 h = 5mm ；天線使用同軸線饋電。微帶天線的3個關鍵參數如下：工作頻率 f0 = 2.45GHz；介質板材的相對介電常數；介質層厚度 h = 5mm 。

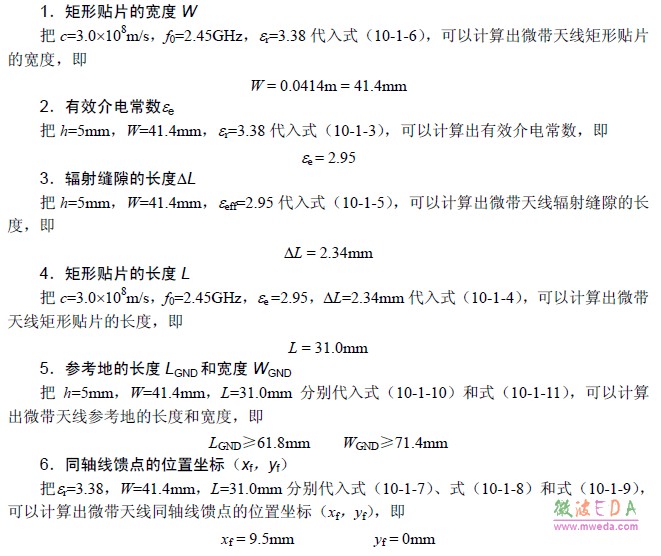

   下面根據 10.1 節給出的推導公式來計算微帶天線的幾何尺寸，包括貼片的長度 L 和寬度 W、同軸線饋點的位置坐標（xf，yf），以及參考地的長度 LGND和寬度 WGND。
