10.9 HFSS微帶天線設計檢查和運行仿真分析

文章來源: 本站原創    錄入: mweda.com

     通過前面的操作,我們已經完成了模型創建和求解設置等 HFSS 設計的前期工作,接下 來就可以運行仿真計算,并查看分析結果了。在運行仿真計算之前,通常需要進行設計檢查, 檢查設計的完整性和正確性。

    從主菜單欄選擇【HFSS】→【Validation Check】命令,或者單擊工具欄的按鈕,進行設計檢查。此時,會彈出如圖10.30 所示的檢查結果顯示對話框,該對話框中的每一項都顯示圖標,表示當前的HFSS設計正確、完整。單擊關閉對話框,準備運行仿真計算。

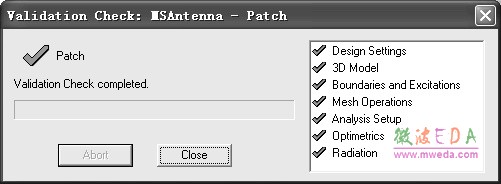

圖 10.30  檢查結果顯示對話框

    右鍵單擊工程樹下的 Analysis 節點,從彈出菜單中選擇【Analyze All】命令,或者單擊工具欄按鈕,運行仿真計算。

    仿真計算過程中,工作界面上的進度條窗口會顯示出求解進度,信息管理窗口也會有相 應的信息提示,并會在仿真計算完成后,給出完成提示信息。
