12.2 HFSS差分信號分析之創建帶狀線差分對模型

    創建一個頂點位于坐標（0，100，13），長、寬、高為100、200、26 的長方體模型作為介質層，介質材料為FR4，模型命名為 Substrate。

    （1）從主菜單欄選擇【Draw】→【Box】命令，或者在工具欄單擊按鈕，進入創建長方體模型的狀態。在三維模型窗口的任一位置單擊鼠標左鍵確定模型的第一個點；然后在xy 面移動鼠標光標，在繪制出一個矩形后，單擊鼠標左鍵確定第二個點；最后沿著z 軸方向移 動鼠標光標，在繪制出一個長方體后單擊鼠標左鍵確定第三個點。此時，彈出長方體屬性對話框。

    （2）單擊對話框中的 Command 選項卡，在 Position 項對應的Value 值處輸入長方體的頂點坐標（0，100，13），在 XSize、YSize 和 ZXize 項對應的 Value 值處分別輸入長方體的 長、寬和高：100、200 和 26，如圖 12.11（a）所示。

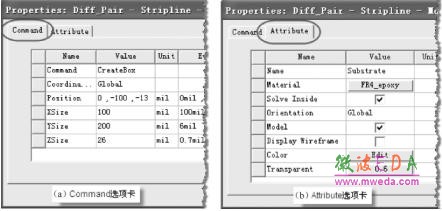

圖 12.11 “屬性”對話框

    （3）單擊對話框的 Attribute 選項卡，在 Name 項對應的 Value 值處輸入長方體的名稱 Substrate，設置 Material 項對應的材料為 FR4_epoxy，設置 Transparent 項對應的透明度為 0.6， 如圖 12.11（b）所示。然后單擊“屬性”對話框的 按鈕，完成設置，退出對話框。

    （4）按下快捷鍵 Ctrl+D，適合窗口大小全屏顯示所有已創建的模型，如圖 12.12 所示。

圖 12.12 帶狀線差分對模型

     12.3.5 添加和使用變量

    添加設計變量 W，其初始值為 6 密耳，用以表示信號線 Traece1 和 Trace2 的寬度；添加設計變量S，其初始值為18 密耳，用以表示信號線 Traece1 和 Trace2 之間的距離。

    1．添加設計變量

    （1）從主菜單欄選擇【HFSS】→【Design Properties】命令，打開“設計屬性”對話框， 單擊對話框中的 按鈕，打開 Add Property 對話框。

     （2）在 Add Property 對話框中，Name 項輸入變量名 W，Value 項輸入變量的初始值 6mil， 然后單擊按鈕，添加變量 W 到“設計屬性”對話框。變量定義的過程如圖 12.13 所示。

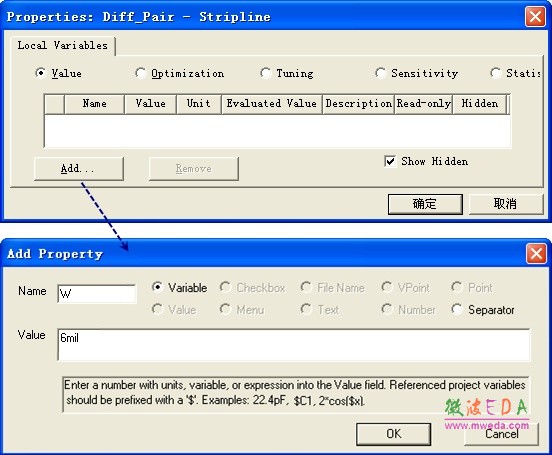

圖 12.13 定義變量

    （3）重復第（2）步操作，添加變量 S，并賦初始值 18 密耳。

    （4）最后單擊“設計屬性”對話框的按鈕，完成變量 W 和 S 的定義。

    2．在模型中使用變量

    在創建的模型中使用變量 W 代替信號線 Trace1 和 Trace2 的寬度，使用變量S 代替兩根信號線之間的間距。此即相當于在模型 Trace1 的“屬性”對話框中設置其起點坐標為（0，S/2，0.35）， YSize 值為 W。

     （1）展開操作歷史樹中的 Solids 節點，再分別展開 Solids 節點下的 copper 節點，copper 節點下 Trace1 節點，Trace1 節點下的 DuplicateBodyMirror 節點，DuplicateBodyMirror 節點下 的 Trace2 節點；然后雙擊 Trace2 節點下的 CreateBox 項，打開信號線 Trace1 的“屬性”對話框，如圖 12.14 所示。

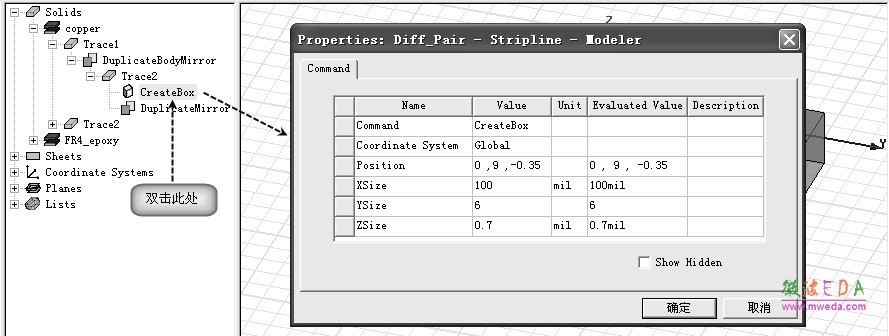

圖 12.14 從操作歷史樹下打開“屬性”對話框

    （2）在“屬性”對話框中，把 Position 項對應的 Value 值由原來的（0，9，0.35）改為 （0mil，S/2，0.35mil），把 YSize 項對應的Value 值由原來的 6 改為變量W，如 圖 12.15 所示。

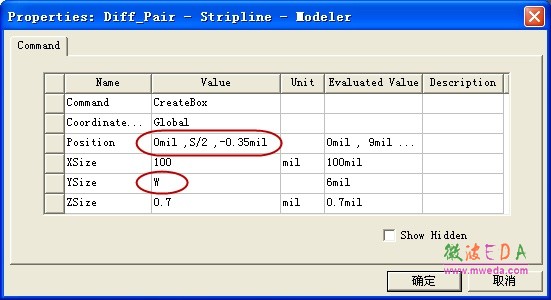

圖 12.15 Trace1 的“屬性”對話框

   （3）單擊按鈕，完成設置。
