13.1 HFSS諧振腔分析之圓柱形腔體諧振器簡介

文章來源: 本站原創    錄入: mweda.com

    諧振電路在電子工程中起著非常重要的作用。在低頻段,諧振電路通常由集總參數的電感和電容構成,即為 LC 諧振回路,其品質因數通常為數百。當頻率升高到微波頻段時,電路的尺寸與電磁波的波長可以比擬,集總參數諧振回路所需的元件(如電感和電容)的值太小,在工程上無法實現,普通的集總參數諧振回路在微波頻率下不再適用。在微波頻段,經常使用的諧振電路是微波腔體諧振器。

    一般的微波腔體諧振器是由導體制成的封閉的空腔,電磁波在其中連續反射,如果模式和頻率合適,就會產生駐波,即發生諧振現象。由于導體空腔諧振器是封閉系統,全部電磁場能量被限制在腔體內部,腔體本身無輻射損耗,另外,諧振腔屬于分布參數電路,電路的表面積增加使其導體損耗減小,因此諧振腔的品質因數較集總參數諧振電路高得多。

    微波諧振器的主要參數有兩個:諧振頻率或諧振波長和品質因數Q。

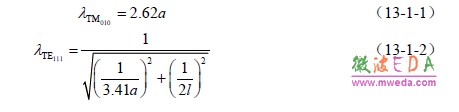

    本章我們將要分析的是如圖 13.1 所示的圓形腔體諧振器,由理論分析 1 可知,當 l = a 時, TM010是最低次模,TE111是次低次模,且二者的諧振波長分別為:






圖 13.1 圓形諧振腔

    TM010 模通常工作在分米和厘米波段,采用TM010 模的圓形腔體諧振器,其有載品質因數可達到5000 左右。TM010模的諧振波長與腔體長度無關,無法利用調節諧振腔長度的方法進行調諧,但在圓柱軸線方向引入一段細圓柱形導體或細圓柱形介質,可以使TM010模的場分布發生變化,通過改變細圓柱形導體/介質的長度,可以實現諧振腔的調諧。這種諧振腔調諧方便,在工程上有廣泛的應用。圓形波導諧振腔 TM010模的場分布如圖 13.2 所示。

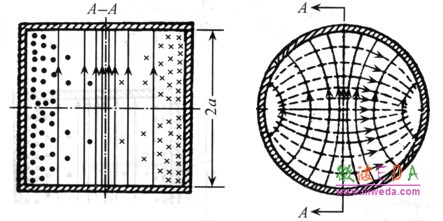

圖 13.2 TM010模的場分布

    TE111 模的主要用途是諧振腔波長計。其場分布如圖 13.3 所示,該模的極化面不穩定,易因波導橫截面的變形而偏轉,出現同模極化簡并現象。


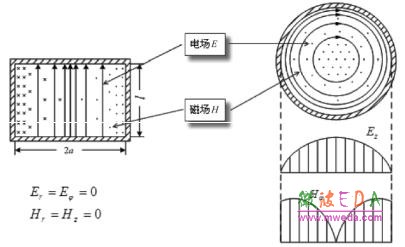

圖 13.3 TE111模的場分布
