13.5 HFSS諧振腔分析之邊界條件和激勵設置

文章來源: 本站原創    錄入: mweda.com

    在HFSS中，對于使用本征模求解類型的一類問題，不需要設置端口激勵。因此，本例中無須設置激勵端口。圓形腔體的外壁材質是厚度為 1mm 的金屬鋁（aluminum），在 HFSS 中可以通過給腔體外壁分配有限導體邊界條件來實現。

    （1）在三維模型窗口，左鍵單擊圓柱體Cavity，選中該模型。

    （2）在三維模型窗口的任意位置單擊右鍵，從彈出菜單中選擇【Assign Boundary】→ 【Finite Conductivity】，打開有限導體邊界設置對話框。

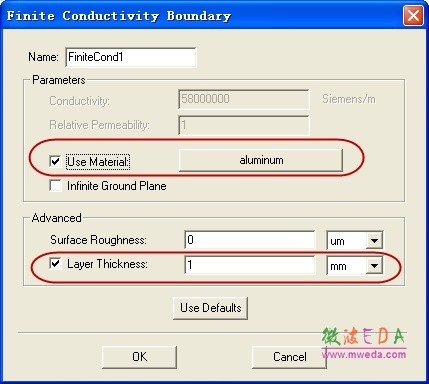

    （3）在該對話框中，選中Use Material 復選框，并單擊該復選框右側的按鈕，從彈出的對話框中選擇金屬材料 aluminum；然后選中 Layer Thickness 復選框，在其右側文本框輸入腔體外壁厚度1mm，如圖13.11 所示。完成后，單擊按鈕，退出對話框。


圖 13.11 有限導體邊界設置對話框

    這樣，就把腔體的外壁設置為 1mm 厚的金屬鋁。
