HFSS場計算器使用實例

    5. 場計算器使用實例

    5.1 示例一：表面法向場幅度計算

    輸出類型:：場覆蓋圖；舉例：顯示通過小孔耦合的場( 如Bethe 耦合孔)； 步驟：

    （1）選擇 Quantity (如 H 場)；

    （2）選擇 Function > Scalar> ”Phase” ；

    （3）選擇 Complex > AtPhase；

    （4）選擇 Geometry > Surface > 選擇一個對象(如 Facelist1) ；

    （5）選擇 Unit Vec > Normal；

    （6）選擇 Dot；

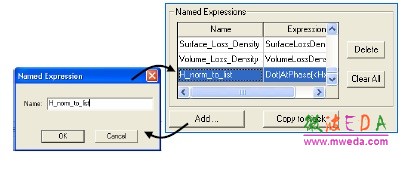

    （7）點擊 Add… 將計算式列入命名表達式并指定名稱。( 如：H_norm_to_list)；

    （8）點擊 close，關閉場計算器；

    （9）選擇 Step 4 中指定的面作出場覆蓋圖。

    結果： 下圖左圖是小孔面上的磁場矢量場圖，右圖是磁場在表面法向分量的幅度場圖。

[NextPage]    5.2 示例二：場相位圖

    輸出類型: 場覆蓋圖；舉例：顯示不同材料中的波傳播速度的變化；步驟：

    （1）選擇 Quantity (如，E 場)；

    （2）選擇相應的極化方向 Scal? > ScalarZ；

    （3）選擇 Complex > CmplxPhase；

    （4）（轉換成度數(shù)）選擇 Constant > Pi；

    （5）選擇 “/” ( 除)；

    （6）選擇 Number > Scalar 輸入 “180” ；

    （7）選擇 “*” ( 乘)；

    （8）點擊 Add… 按鈕命名輸出表達式（如 Phase_Ez_deg) ；

    （9）關閉場計算器；

    （10）選擇相應的面作場覆蓋圖。

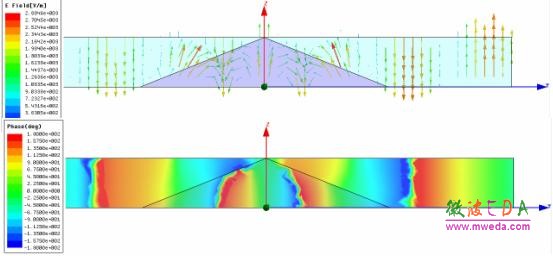

    結果： 下面是一段中間填有εr = 4 的楔形填充物的矩型波導。上面的圖是E 場矢量場圖。下圖是E場的相位圖�？梢院苤庇^的看到波在不同某介中傳播時速度（相位改變）發(fā)生的變化。

[NextPage]    5.3 示例三：計算沿特定曲線切向電場的相位并作圖

    輸出類型：結果報告；舉例：在周期性介質中沿某條通路的相位的變化。 步驟：

    （1）選擇 Quantity ( 如 E 場)；

    （2）選擇 Geometry > Line > 選擇指定的線 ( 如 Polyline2) ；

    （3）選擇 Unit Vec > Tangent；

    （4）選擇 Complex > CmplxReal；

    （5）選擇 Dot；

    （6）選擇 Complex > CmplxPhase；

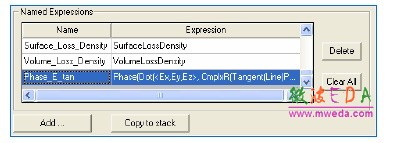

    （7）點擊 Add….命名輸出表達式，如 “Phase_E_tan” ；

    （8）關閉場計算器；

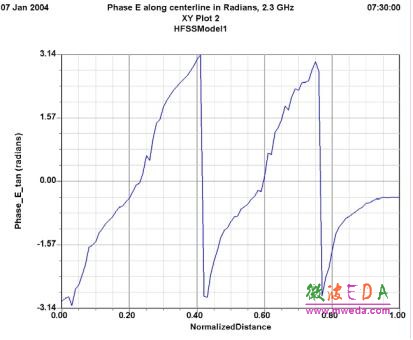

    （9）選擇菜單項 HFSS > Results > Create Report，選 擇 Fields 類型，結構選為步驟 2 中的線，在Calculator Expressions 中選擇剛才命名的表達式“Phase_E_tan”。

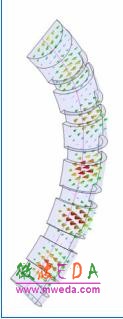

    結果：一段彎曲的結構周期性變化的波導模型如下圖右圖所示，中間為一條曲線。沿該曲線的切向電場矢量如下圖左圖所示。
