HFSS和Designer協同仿真之Combline濾波器設計

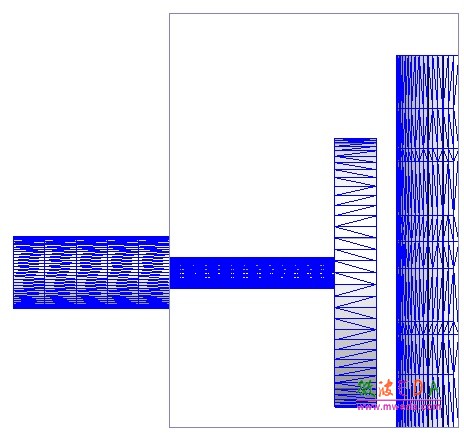

    為了收斂的更快，我們可在如下所示的表面上設置手動網格剖分，從而獲得更加高質量的初始網格。

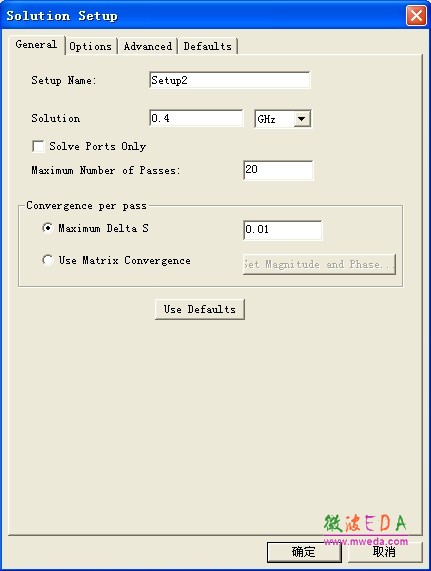

    在求解設置部分可參考前述IRIS 波導濾波器的設置，所不同的是求解頻率為0.4GHz。

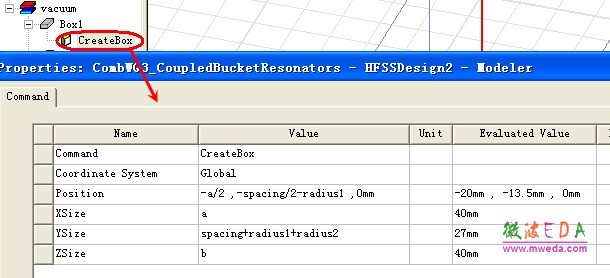

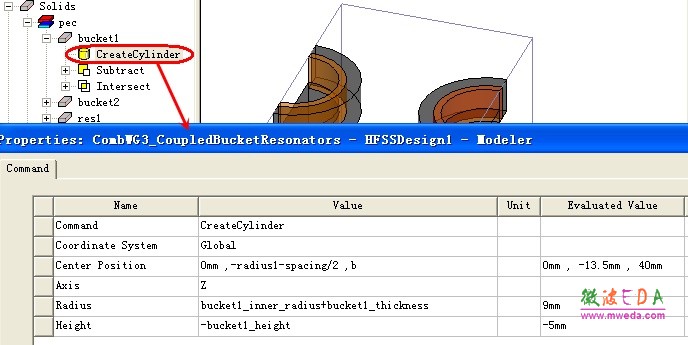

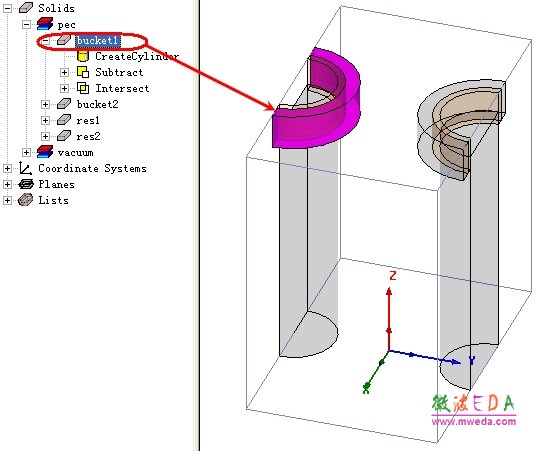

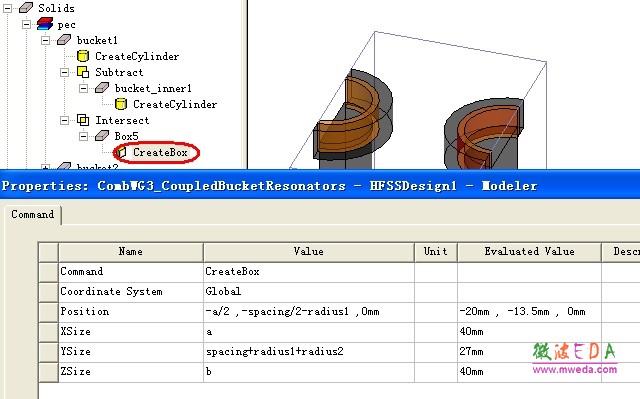

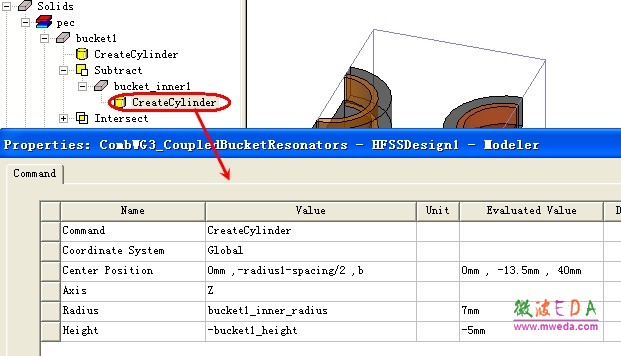

     接下來，我們對圖 3（c）中的基本單元進行建模，我們將它命名為Coupled-Bucket- resonator.hfss。
