基于Ansoft HFSS 的四臂螺旋天線設計

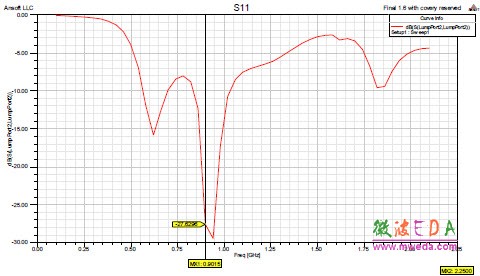

    仿真完成后，提取仿真結果如下： 天線回波損耗曲線：點擊 Result > Create Model Solution Data Report > Rectangular report 在 Catalog 中選 S parameter 設置生成結果如下圖：

圖 4 天線回波損耗

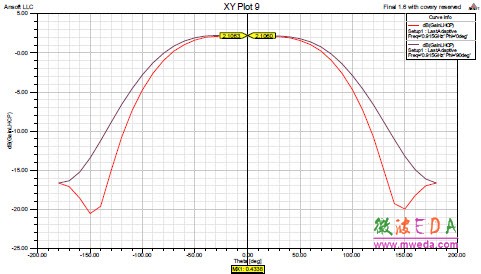

    天線增益方向圖：點擊 Result > Create Far Fields Report > Rectangular plot 在 Catalog 中選Gain 設置生成結果如下圖：

圖5 天線仿真增益圖

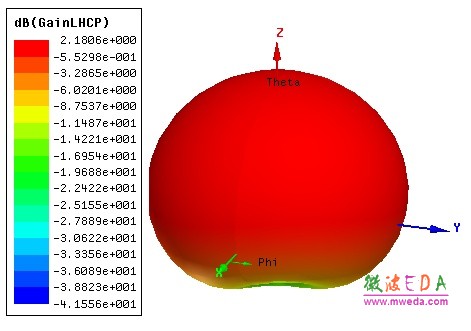

    也可點擊 Result > Create Far Fields Report > 3D polar plot 生成三維增益方向圖。

圖 6 天線三維增益方向圖

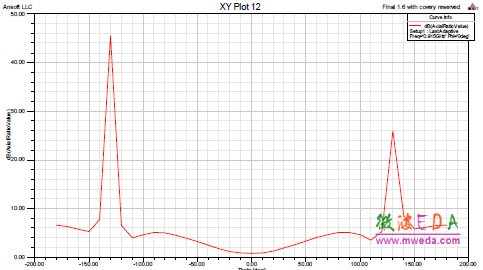

    天線軸比曲線：點擊 Result > Create Far Fields Report > Rectangular plot 在Catalog 中選 擇 Axial Ratio，設置生成結果如下圖：

圖7 天線仿真軸比曲線

    4 結論

    本文詳細介紹了基于Ansoft HFSS 的圓極化四臂螺旋天線的設計建模以及仿真過程。清晰地描述了具體的建模以及仿真參數設置方法，并給出了仿真結果曲線，完成了天線的建模、仿真、參數設置、仿真結果提取等幾個步驟。為Ansoft HFSS 軟件的初學者以及天線愛好者提供參考。
