基于Ansoft HFSS 的圓極化微帶共形陣天線設計

    如前所述，單元天線以及饋電網絡的設計已經完成，下面將完成共形陣天線的設計。根據給定的圓柱形共形結構尺寸以及單元天線結構參數，為了實現共形陣天線H 面全向輻射的指標要求，采用8 個單元組成一維直線陣，進而將其共形于載體平臺表面形成共形陣天線。

    圖7 為所設計的八元線陣仿真模型。在此基礎上，采用“wrap sheet”建模方法將帶有饋電網絡的線陣整體共形于圓柱形載體平臺表面，從而對整陣進行優化設計，以得到滿足技術指標要求的共形陣天線結構參數。圖8中所用的操作在 Edit > Surface > Wrap sheet 中，要注意首先選中載體以及線陣，然而再使用上述操作方法。圖9為最終的共形陣天線仿真模型。

圖7 八元線陣仿真模型

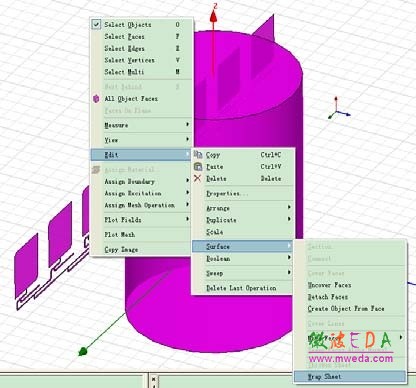

圖8  共形陣Wrap Sheet 建模方法

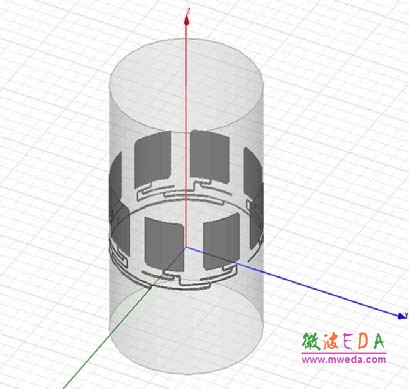

圖9 共形陣天線仿真模型

    通過對圖9 共形陣天線仿真模型進行優化設計，得到了在中心頻率1.575GHz 時，共形陣天線 E 面（xoz 面）和H 面（xoy 面）方向圖仿真結果，如圖10 所示。

圖10 共形陣天線方向圖仿真結果

    由圖10 可見，共形陣天線 E 面方向圖為“8”字形定向方向圖，最大零深約30dB；H 面方向圖不圓度小于1dB，全向輻射特性良好。因此，共形陣天線方向圖仿真結果符合設計要求。
