HFSS設計手機中的縫隙天線

   【摘 要】目前手持設備中的天線一般需要放置在設備主板的頂部或者底部，中間位置因?yàn)橹靼迳系钠骷�很難凈空，普通天線效果不佳，而且天線也需要增加成本。縫隙天線不需要凈空，只要在主板上通過鋪銅來實現，不需要成本，而且對主板器件擺件限制不高，可以做到因地制宜，實現天線功能。

    1 前言

    縫隙天線是利用電磁場中的互易原理：開口縫隙周圍流動的電流輻射出的場，可以等效于開口縫隙上的等效磁流輻射出的場。微帶縫隙天線利用開在接地板上的縫隙，由介質基片另一側的微帶線(或槽線，帶狀線等)對其饋電而向外輻射。目前手持設備中的天線一般需要放置在設備主板的頂部或者底部，中間位置因?yàn)橹靼迳系钠骷�很難凈空，普通天線效果不佳，而且天線也需要增加成本�？p隙天線不需要凈空，只要在主板上通過鋪銅來實現。

    Ansoft HFSS 是一款界面友好，計算準確的仿真軟件，對具體設計具有良好的指導和分析作用。本文通過 HFSS 軟件對縫隙天線進行仿真，指導設計工作，并分析結果，得到了非常好的效果。并把這一設計應用到實際研發生產中，為企業節省了成本。

    2 仿真與指導設計

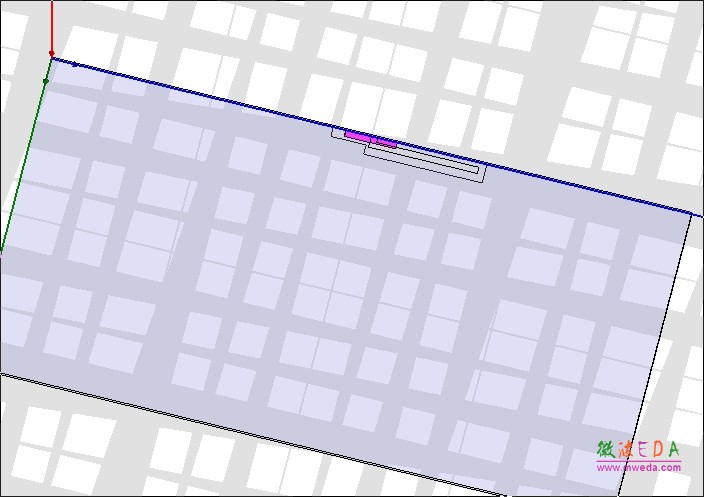

    如圖1 所示，使用 HFSS 建立的簡化的手機主板模型�？p隙天線位于手機主板中間邊緣，通常這個位置周圍會擺放元器件，不能凈空處理。

圖1 手機主板簡化模型

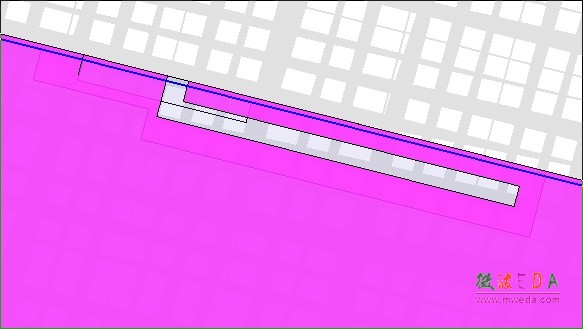

    縫隙天線的走線方式，如圖 2，3 所示，在主板top 層割縫，饋線在Bottom 層。Bottom 層在top 縫下面要做凈空。饋線要穿過slot 實現饋電。

圖2  縫隙

圖3 饋線

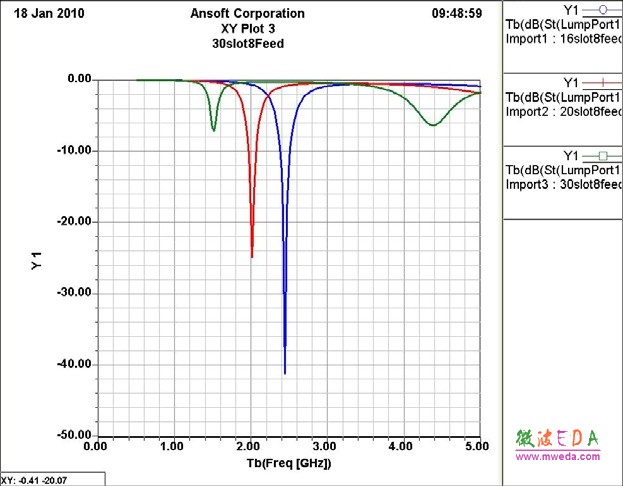

    天線諧振點的調節，如圖4 所示，通過改變縫隙長度來改變諧振，圖中是在饋線長度為8、16、20、30mm 時的諧振點，實際調試中可以在主板上通過鋪銅皮或割銅皮來調試。

圖4 天線諧振

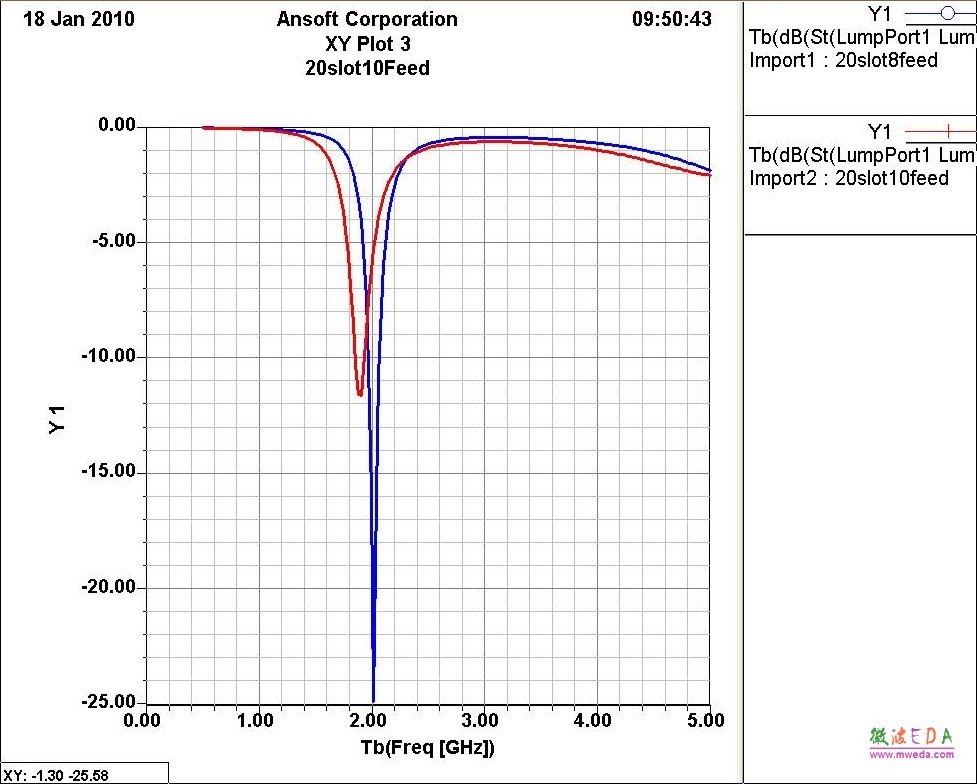

    天線阻抗調節，如圖5 所示，通過調節饋線長度（阻抗）來調節諧振深度或匹配到50 歐姆，圖中是縫隙為 20mm，饋線分別是8、10mm 時的諧振深度，實際可以在主板上通過鋪銅皮或割銅皮來調試。

圖5 天線諧振深度
