IEC 61000-4-4 & GBT 17626.4 EFT 干擾機理

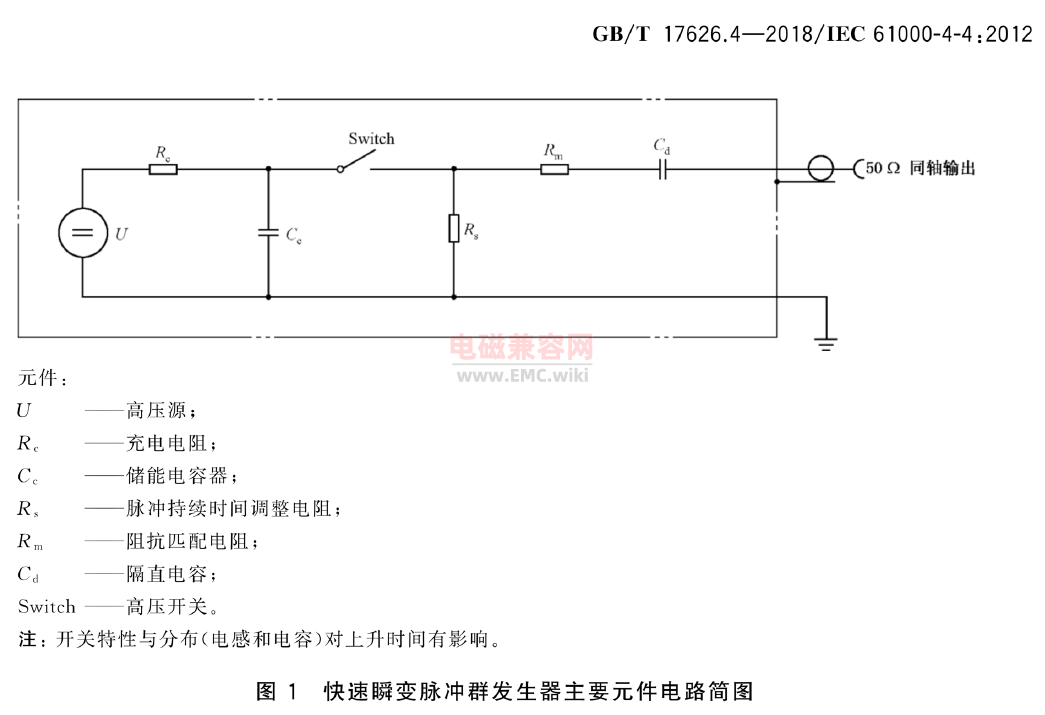

EFT 快速瞬變脈沖群發生器工作原理圖

發生器的電路簡圖在上圖中給出，經由挑選的電路元件C, R,,Rm 和Cd，使發生器在開路和接 50Ω 阻性負載的條件下產生一個快速瞬變，信號發生器的有效輸出阻抗應為50 Ω，然后通過PE地回路，形成一個干擾。

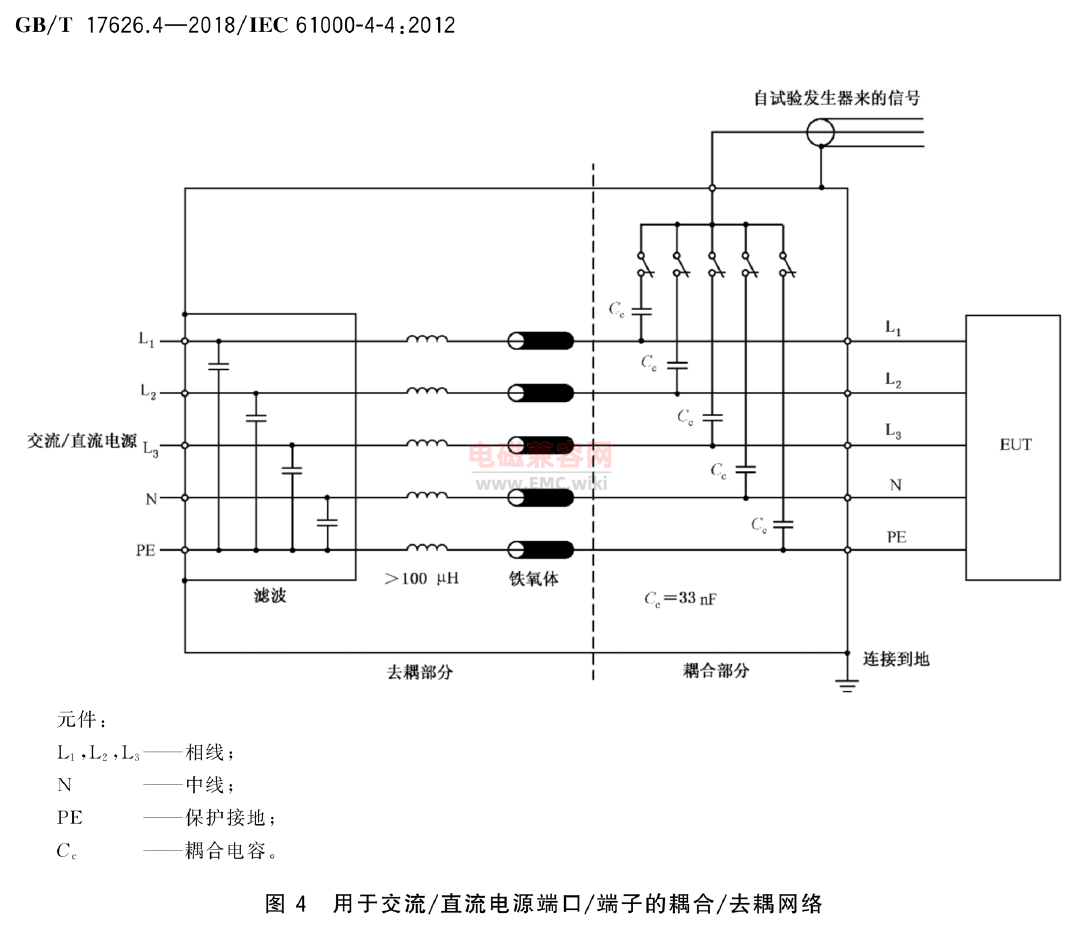

EFT 快速瞬變脈沖群 交流 直流 端口的耦合去耦網絡

應在共模耦合方式下校準波形，即將瞬態脈沖同時耦合到所有線。 對每個耦合線，應在耦合／去耦 網絡的每個輸出端（L1 ,L2 ,L3 ,N和PE）連接50Ω終端對參考地分別校準波形。即，在測試過程中，同時施加干擾，而在每個線路（L1、L2、L3、N、PE）上還應有同樣的干擾波形。

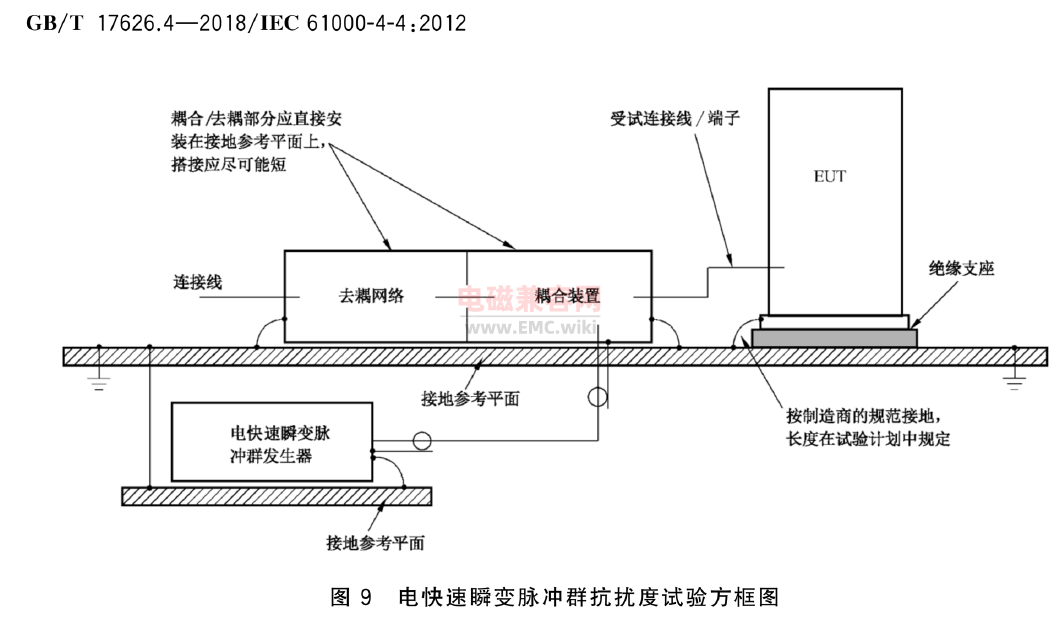

EFT 電快速瞬變脈沖群抗擾度試驗方框圖

對在信號和控制端口上的連接線的試驗要采用耦合夾的耦合方式，當6.3定義的耦合／去耦 網絡不適用時，耦合夾的耦合方式也可用于電源端口的試驗。當耦合夾只有一個高壓同軸連接器，則高壓同軸接頭端應離受試設備最近。 耦合夾本身應盡可能地合攏，以提供電纜和耦合夾之間最大的耦合電容。

該裝置由蓋住受試線路電纜（扁平型或圓型）的夾板（例如用鎖鋅鋼、黃銅、銅或鋁板制成）組成，并且應放置在接地參考平面上。

因此，綜上所述，電快速瞬變脈沖群騷擾電壓主要是共模電壓。它是通過電容耦合間接傳輸至其它電路，當由一個電路的電壓產生的電場和第二個電路的導體交鏈時就會產生電容耦合。同樣的，EFT施加的參考回路都是會通過參考地平面。無論是AC端口、直流端口，還是信號端口，也不論是CDN、容性耦合夾，都是針對參考PE、參考地平面的這么一個回路。施加的EFT瞬變脈沖干擾都是同時施加在電源口、DC口、以及信號線纜上的，所以，這個施加的干擾為典型的共模干擾。
