路由器測試Fail案例分析及驗證方案——EMC（CE篇）

近年來，很多路由器廠商都會在CE傳導這個項目上遭到Fail。針對這一問題，GTG EMC&RF事業部技術團隊深入分析了路由器產品在EMC（CE）測試過程中可能會遇到的問題，并做出有效對策。我們根據原始數據500kHz-10MHz頻率段超標等問題做出分析，幫助路由器廠商優化產品性能、確保合規。通過本次案例，與路由器廠商共同探討產品研發設計問題，提升產品市場競爭力。

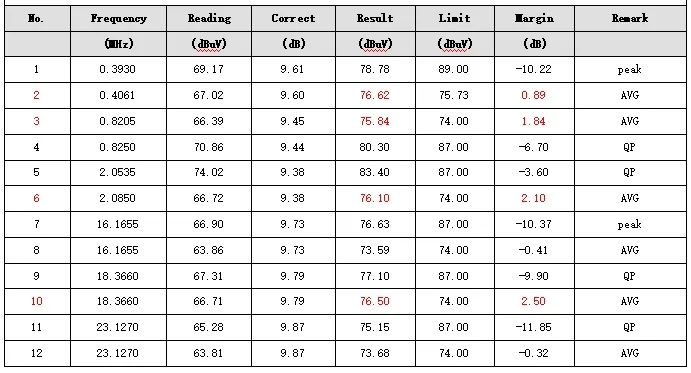

超標數據如下：

原始數據在500kHz-10MHz頻率段最高超標2.5dB。

超標原因分析：

GTG EMC&RF事業部技術團隊分析干擾源于AC TO DC外置供電適配器和路由器PCB上的DC TO DC電路。

首先，我們針對外置適配器進行了電源端傳導驗證：

方案1：單獨接水泥負載，測試AC端，傳導裕量超過3dB；

方案2：使用線性直流源給路由器供電，測試網口傳導，數據改善很大。

我們拆開適配器外殼發現AC TO DC PCB LAYOUT中AC輸入端L,N引腳距離變壓器很近，導致交直流高低壓耦合干擾至RJ45網口端可能性很大。

驗證方案：

1.找外置適配器廠商重新更換Layout的電源。

2.路由器PCB上的DC TO DC電路VCC IN PUT及OUT PUT和外置二極管正負極都已預留貼片磁珠對地電容的位置，直接將貼片磁珠和貼片電容參數對號入座的增加進去。

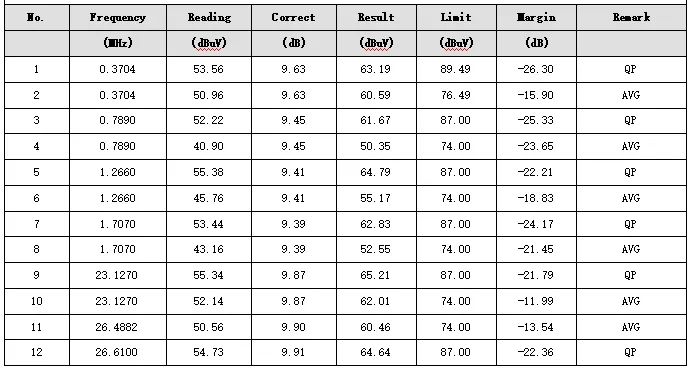

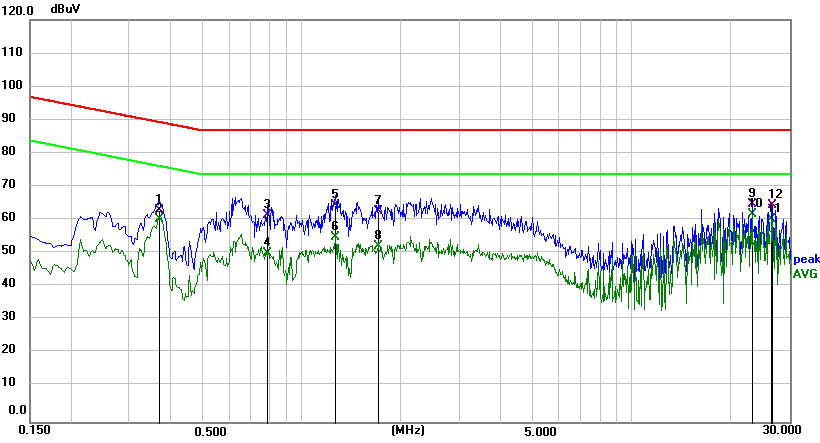

我們可以看到，以上方案復測后之前的超標點已經全部變好，證明此驗證方案有效。

溫馨提示：各位路由器廠商，在產品設計的時候，為了順利通過檢測，可以選擇材質較好的外置適配器，同時在路由器PCB上的DC TO DC電路VCC IN PUT及OUT PUT和外置二極管正負極的位置上將貼片磁珠和貼片電容參數對號入座的增加進去。
