淺談 IEC61000-3-2諧波標準分類

來源：中翔儀器更新時間：2024-07-13 閱讀：

什么是基波？

電力網絡中呈周期性變化的電壓或電流的頻率即為基波(又稱一次波)，我國電網規定頻率是50Hz，所以基波是50Hz。

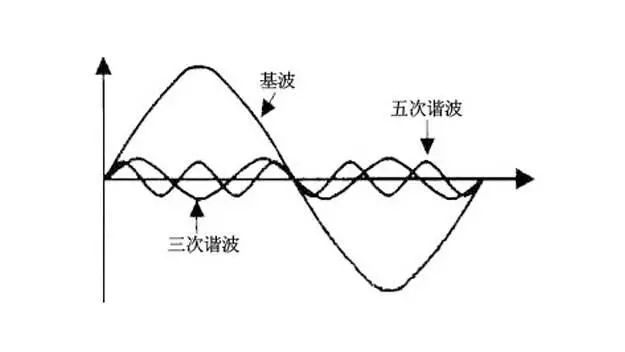

什么是諧波?

電力網絡中除基波(50Hz)外，任一周期性的電壓或電流信號，其頻率高于基波(50Hz)的，稱為諧波。電網或電路中，電壓產生的諧波為電壓諧波；電流產生的諧波為電流諧波。

諧波有幾種?

整數諧波：指頻率為整數(躍1)倍基波頻率的諧波，即2、3、4、5、6、7、8、9、10等次諧波。
偶次諧波：指頻率為圓、源、6、8、10等偶數倍基波頻率的諧波。
奇次諧波：指頻率為3、5、7、9、11等奇數倍基波頻率的諧波。
正序諧波：諧波次數為3k+1(k為正整數)即4、7、10等次諧波。
負序諧波：諧波次數為3k-1(k為正整數)即2、5、8等次諧波。
零序諧波：指頻率為3的整數倍基波頻率的諧波，例如3、6、9、12、15次諧次。
高頻諧波：是指諧波頻率介于3MHz~30MHz之間的諧波

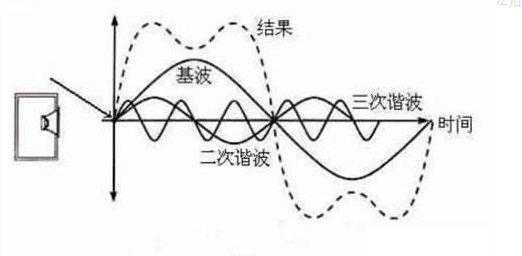

什么是諧波電流?

嚴格地講，諧波是指電流中所含有的頻率為基波的整數倍的電量，一般是指對周期性的非正弦電量進行傅里葉級數分解，其余大于基波頻率的電流產生的電量。從廣義上講，由于交流電網有效分量為工頻單一頻率，因此任何與工頻頻率不同的成分都可以稱之為諧波。

諧波電流的影響

由于半導體變流技術的發展，人們對電能的利用效率得到了大幅地提高，但大量的開關電源和晶閘管的使用也導致了諧波電流的產生。諧波電流具有十分嚴重的危害性，一方面加重了電網中線負擔，大量非線性負載產生的諧波電流將流過中線造成中線過負荷，嚴重情況下將燒毀中線，引發火災；另一方面它又加重了電網高壓電容的負擔，電網用戶變壓器一般都接有高壓電容用以濾除電網高頻干擾，而高頻的諧波電流流過電容將使溫度上升甚至發生爆炸；另外，諧波電流還能引起電網電壓波形畸變，從而影響其他電器產品的穩定運行。正是出于保護共用電網電能質量，保障電網和用戶設備的正常進行，IEC提出了諧波電流限值標準。

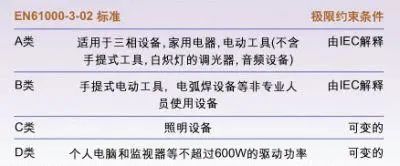

EN61000-3-02標準

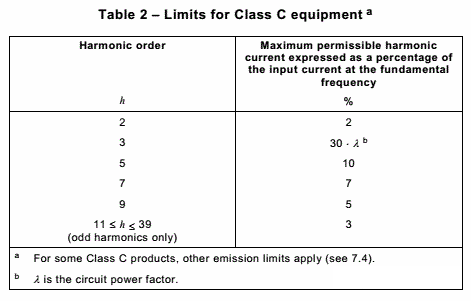

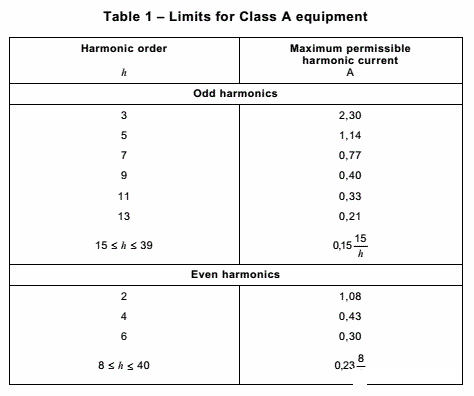

IEC61000-3-2 2018 電磁兼容性(EMC)-第3-2部分：限值-諧波電流發射限值(設備輸入電流≤16A/相)將設備分為A、B、C和D四類。

諧波電流的測試標準

在低壓供電設備范疇內，涉及到的產品標準有：IEC61000-3-2(額定電流小于16A);IEC61000-3-4(額定電流大于16A);IEC61000-3-12(額定電流大于16A小于75A)。對應的EN標準中只有EN61000-3-2和EN61000-3-12列入了歐盟EMC協調標準的官方公報中，因此對于大于75A的設備沒有相應的協調標準。涉及到測試方法的基礎標準為IEC61000-4-7。
