開關電源系列(九)電機驅動模塊輻射發射問題調試案例
電機驅動模塊輻射發射調試案例
問題現象描述
某電機驅動模塊電,低頻輻射測試時發現56MHz、76MHz頻點超標。144MHz頻點余量不滿足輻射發射管控標準,測試數據如下圖:

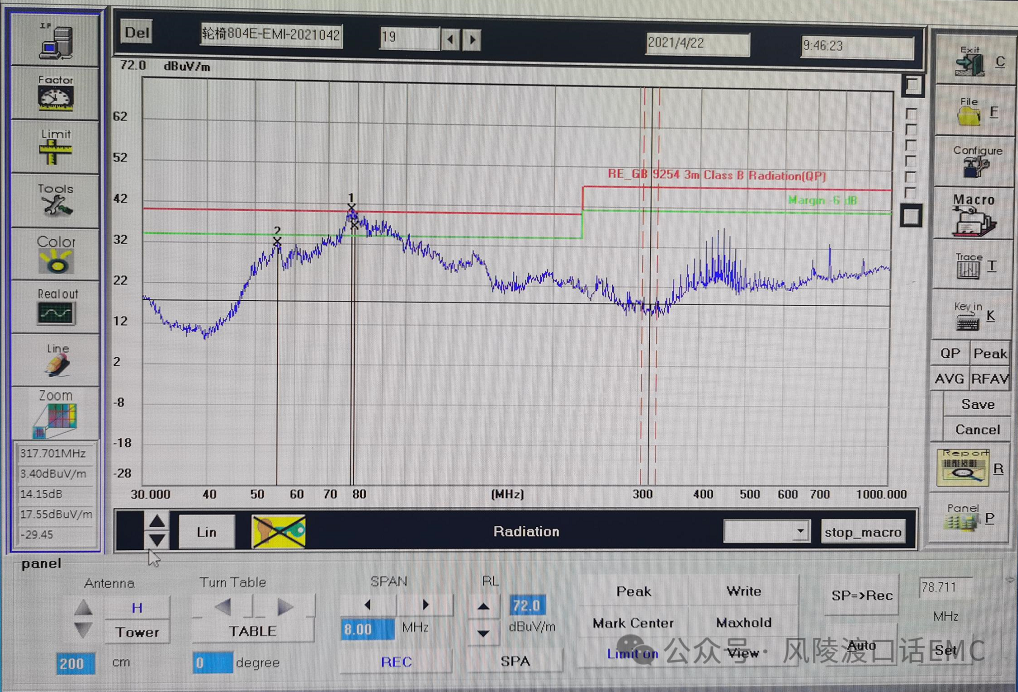

圖1:新版本模塊輻射發射測試原始數據

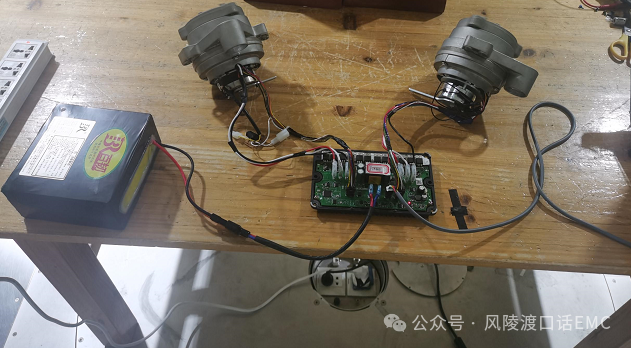

測試布置場景圖
圖2:輻射發射測試環意布置圖
問題現象分析
電機驅動模塊舊版本板卡輻射發射測試是通過的,新板卡輻射發射摸底測試結果卻是Fail的,在測試場景布置、輔助設備等都不變的情況下,更換舊版本板卡輻射發射測試的結果仍然是通過的,基本排除是測試環境布置、輔助設備的影響,確認是新版本板卡設計問題。
圖3:舊版本模塊輻射發射測試數據
電機驅動模塊原理框圖

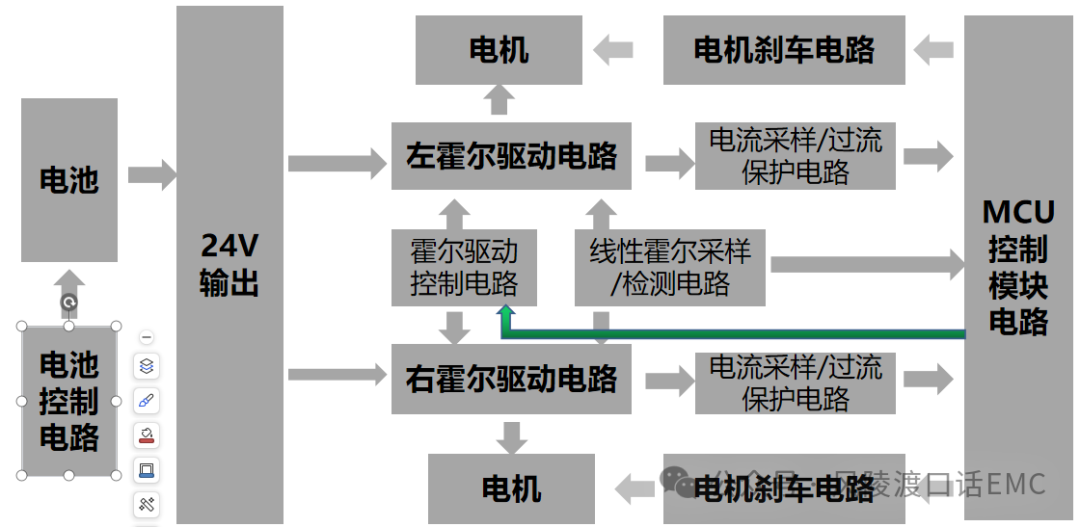

圖4:電機驅動電路原理框圖
新舊版本模塊差異分析
電機驅動電路由分立器件電路改為IC 驅動,差異點主要集中在驅動電路,其它電路確認未做任何修改。驅動電路前級PWM控制信號的頻率設置、信號電平設置確認與原來設計保持一致,即軟件設置未做任何修改。電機驅動電路輸出到后級電機控制電路的開關頻率、信號電平,與D版本參數設置保持一致,即驅動參數設計未做任何變更。

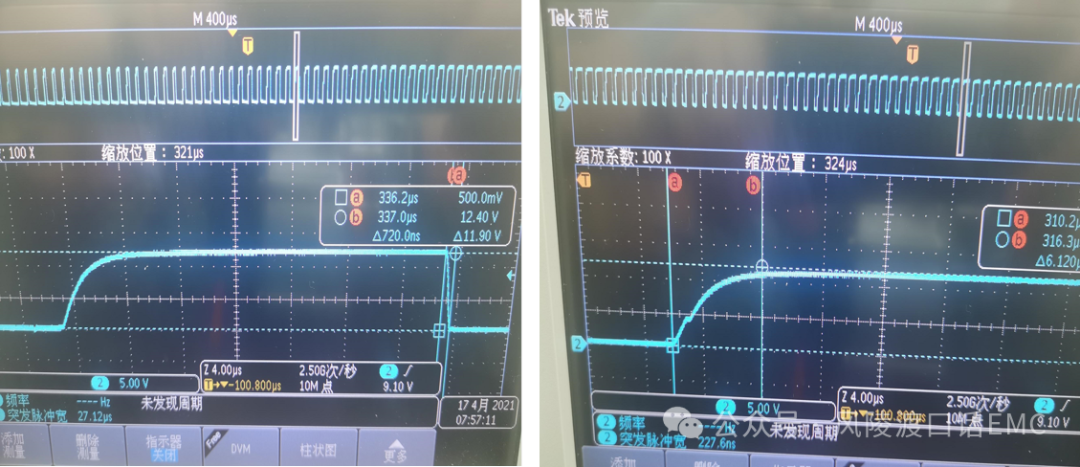

圖5:新舊版本模塊電機驅動MOS管G極信號波形對比
波形測試結果對比可知,驅動信號開關速度相同,信號的驅動電平幅值也相同。舊版本電機驅動信號波形上升沿、下降沿都沒有振蕩,而新版本驅動信號波形上升沿、下降沿有輕微振蕩,振蕩原因不明。
調整電機驅動上下管G極Rg on串聯電阻參數分別修改為47R、75R、120R、330R、1Kohm,上下管G極Rg off串聯電阻參數分別修改為5R1、10R、15R、20R、30ohm,對策導入后56MHz、144MHz輻射頻點的改善明顯,76MHz頻點仍然不達標。
圖6:修改電機驅動MOS管G極驅動電阻參數后輻射發射測試數據
干擾源定位
電機驅動模塊是直流電機驅動,最高電壓只有24V左右,頻譜分析儀RF輸入端可以承受48V以內的電壓,故使用頻譜分析儀尖頭探針尋找干擾源具體位置。頻譜分析儀量測到驅動IC pin5&pin7引腳時,發現76MHz干擾頻點在此處的能量最強,而經過G極串聯電阻后有衰減,但是能量很強

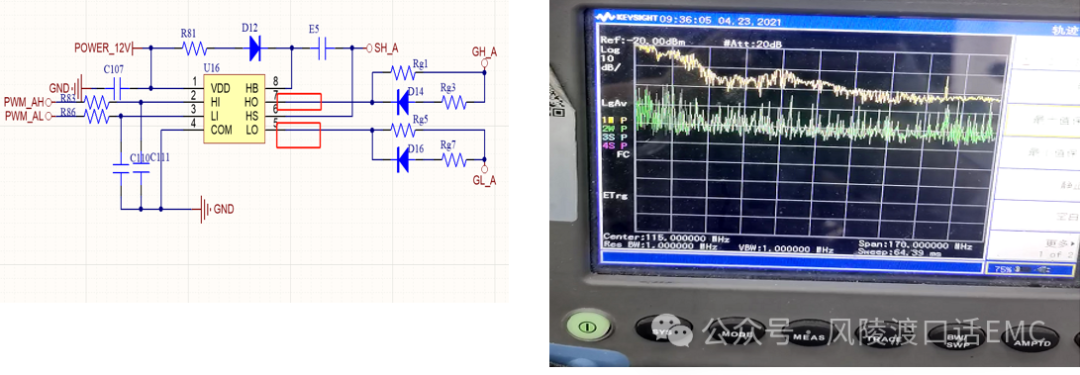

圖7:干擾源位置及噪聲頻譜圖
干擾源調試
MOS管G-S極之間預留電容位置加焊0.01uF電容,輻射測試時76MHz超標頻點改善仍然不明顯。驅動IC輸入端PWM_CH、PWM_CL信號,串聯電阻參數由22ohm改為1.5Kohm,驅動IC pin5&pin7引腳干擾能量有輕微降低。驅動IC pin5&pin7引腳對IC pin4 COM引腳之間增加0.01uF濾波電容,76MHz超標頻點改善明顯。

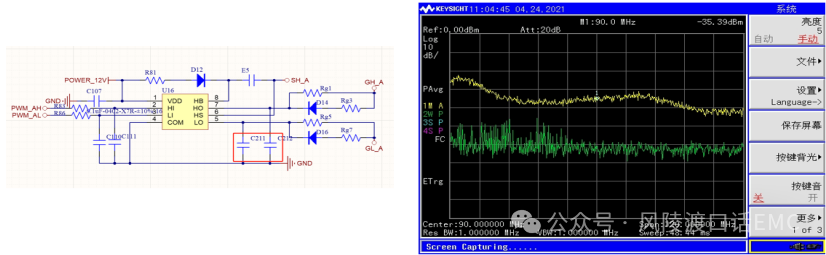

圖8:驅動IC驅動信號對COM引腳增加濾波電容及頻譜圖
問題根因分析
驅動IC pin5&pin7引腳干擾經過G-S之間分布電容耦合到電機,再經過電機線圈耦合,回到IC pin4 COM引腳形成完整的電流環路 。此電流環路面積足以使76MHz干擾頻點輻射出去,被測量天線接收到,造成輻射測試不達標。在驅動IC pin5&pin7與pin4 com引腳之間加0.01uF電容,可以有效減小干擾信號形成的電流環路面積,降低干擾信號發射能量,滿足輻射發射測試管控標準。

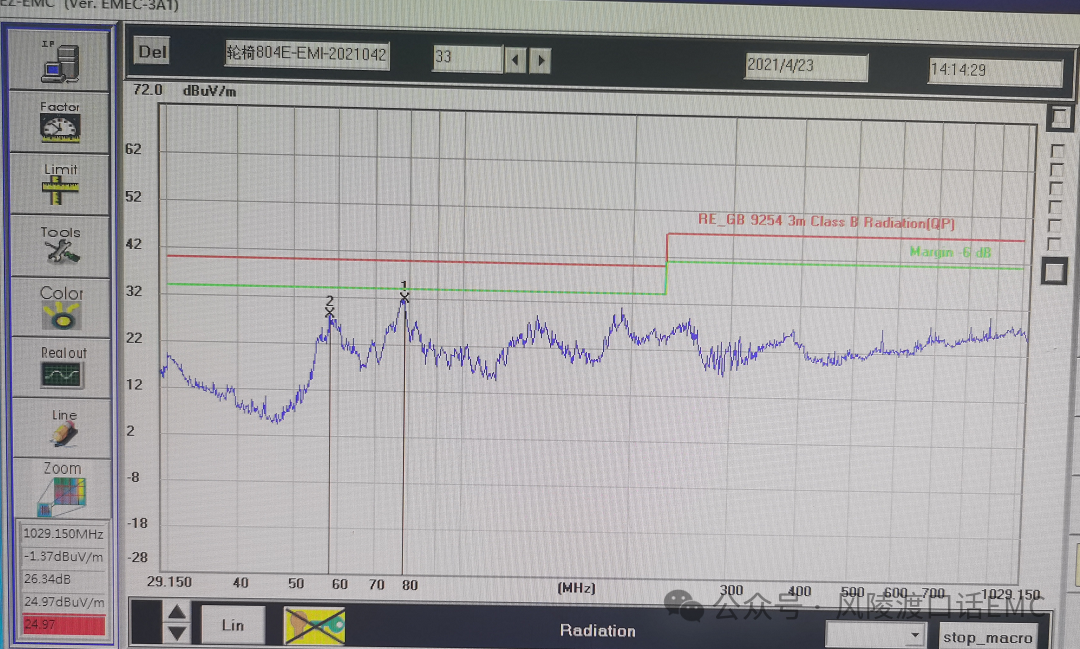

圖9:驅動IC驅動信號對COM引腳增加濾波電容后輻射發射測試數據
問題解決方案
驅動IC pin5&pin7輸出引腳與pin4 COM引腳之間增加0.01uF電容,旁路噪聲信號的高頻環路,縮小環路面積。

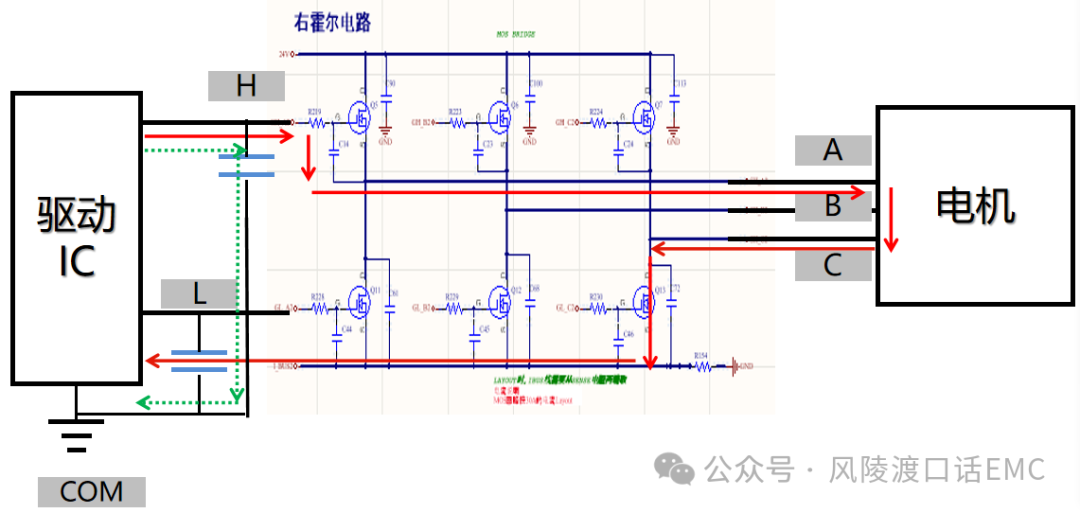

圖10:對策前后高頻電流環路對比
