CST時域仿真錯誤

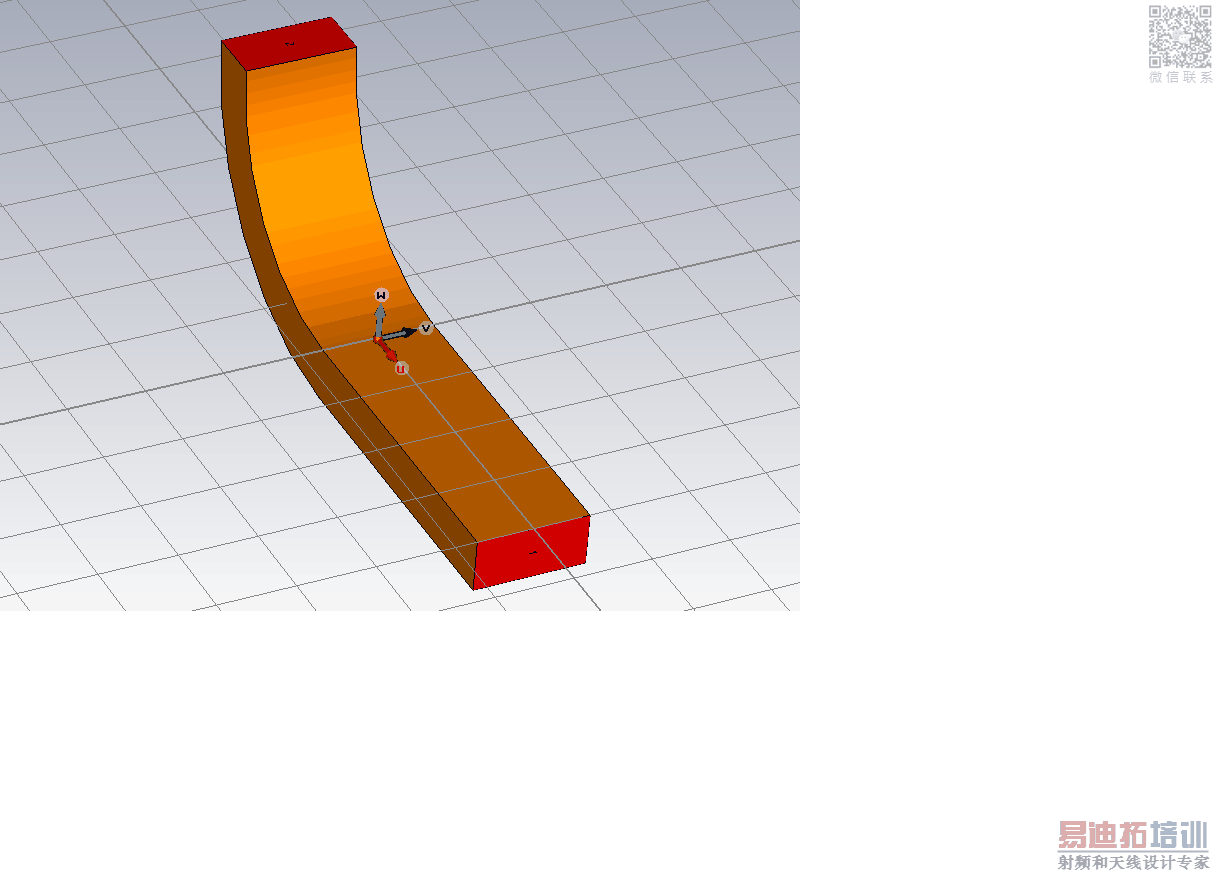

用CST仿真如圖所示轉彎波導(2.7GHz)，用頻域仿真可以算起，但是用時域仿真出現時會出現錯誤“Waveguide for port number 2 is too short.the waveguide must be homogeneous for at least three mesh planes along propagation direction”,這是怎么回事呢?怎么解決這個問題?

網格太小了，只要增大網格劃分，就可以了

端口2的直線段長度不夠，模式較多

網格加密

謝謝哦，不過不是網格問題，改網格密度什么的沒用，但是問題已經解決了，正如3樓大神所說的，就是波導轉彎后的直線長度不夠，加長波導就行了！呵呵！

嗯，問題已經解決！
