請教CST資深工程師？

在用積分方程求解器計算天線時遇到以下兩個問題：
1.我在做天線仿真是，為何一個中心頻點會得到兩個遠場方向圖?
2.下圖網格剖分出現錯誤，如何改正?

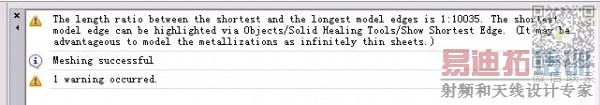

錯誤提示

模型建立的有問題吧

檢查下模型是否有問題

模型對應坐標處尺寸過小，無法準確剖分（已經小于設置的最小電尺度）
解決方法：1.擴大相應位置金屬尺寸（建議）
2.減小網格尺寸（犧牲大量?jī)?nèi)存&時間換取未必重要的精度，除非確認該處將有較大功率流動，否則不建議該法）

錯誤提示表明，你的結構中有非常微小的尖角結構，導致剖分網格出問題，檢查下結構是否存在這部分問題，修正下，在試試看

一個頻點怎么會有兩個方向圖呢?

是不是兩個端口激勵。

00d44 的建議是正解，我早上檢查已發現錯誤之處了，不過還是非常感謝大家的熱心幫助！

o，對了，還有一個問題沒解決，就是為什么計算一個頻點而結果會出來兩個不同的遠場方向圖（我做的是兩個波導口同相激勵，仿真一個圓極化天線），網上有人說原因是由于計算的是由于計算的是圓極化天線，所以兩個結果，一個左旋，一個右旋，我以前沒做過CST仿真圓極化天線，懇請大家解惑......

是兩個波導端口同相激勵，計算圓極化方向圖，有人說結果是一個左旋，一個右旋，不知道說的對不對?我以前沒做過CST仿真圓極化天線，懇請幫助

兩個端口激勵，不作任何其他設置，自然是兩個遠場方向圖。因?yàn)槟J(rèn)的是分別激勵的啊。
