CST仿真間隙波導的色散曲線

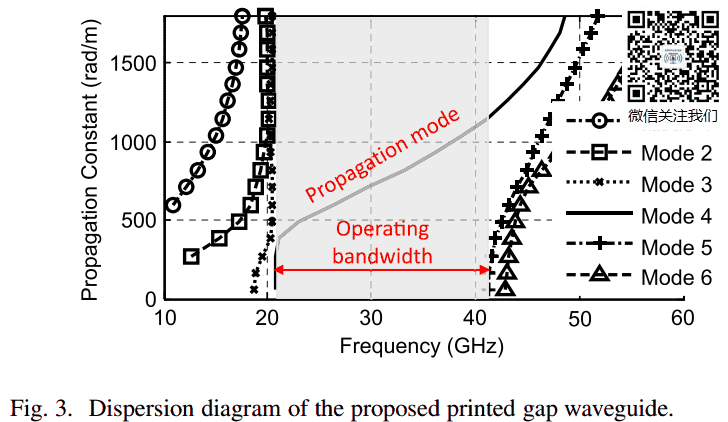

在文獻 “Fully Printed Gap Waveguide With Facilitated Design Properties” 中給出了仿真的印刷脊間隙波導的色散曲線，如下圖所示。想知道這種曲線結果是怎么仿真得到的?

本征求解模式下，運行macro-solver-Esolver-define……然后再跑程序，就可以看到。畫慢波結構可以這么做，你試試這個行不行

X和Y軸4個面，應該還都是設置成 periodic 條件嗎?

傳播方向上設置成周期條件，其他電邊界

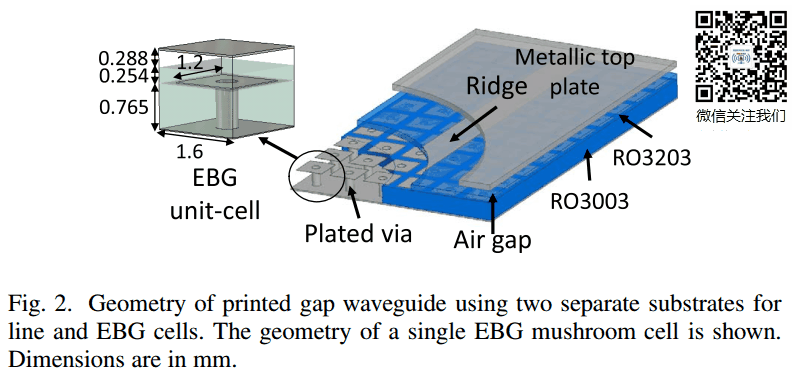

按照圖中的設置，應該就是沿著帶線方向設置周期邊界，其他四個面都是電邊界吧?我這樣試過，跑出來的結果和文章中的曲線差別很大。不知道什么原因?

邊界離模型的距離設置多少呢

差別大的話，有可能是文章當中作圖是優(yōu)化過的數據，但是他公開的是初始數據。

為什么我仿真高階模式時候仿真速度 非常慢啊，小編有遇到這個問題嗎

模式數量不用設置太多，幾個就可以了吧
