CST MWS端口問題

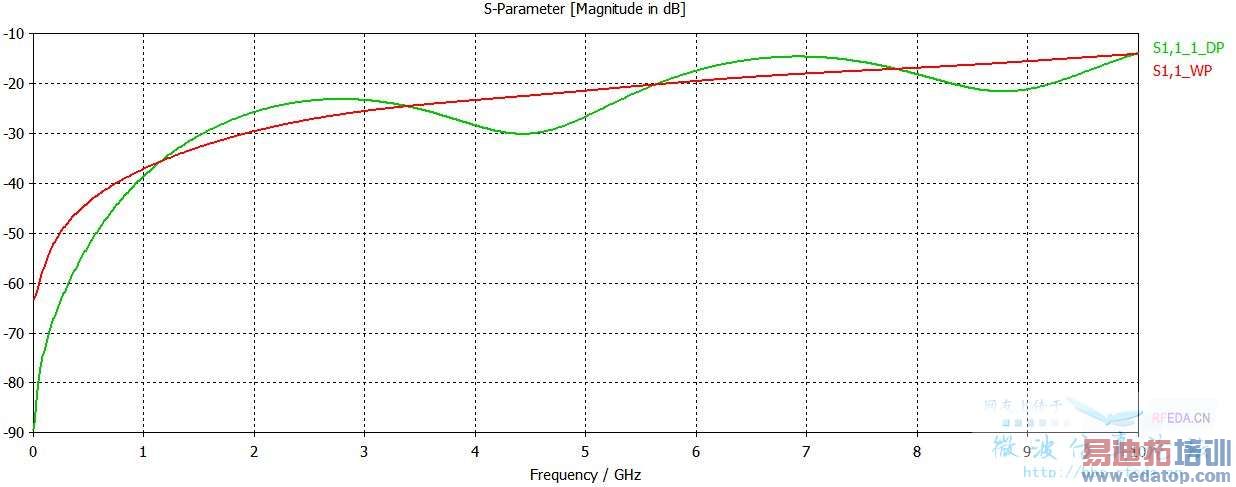

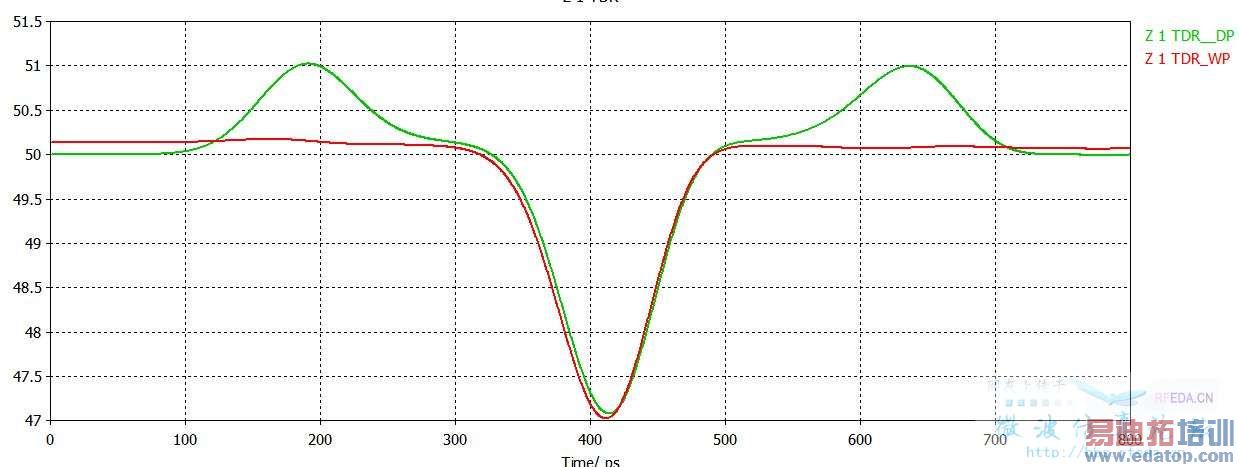

CST discrete 與 waveguide 端口解出來的S參數(shù)與TDR數(shù)據(jù)都有一些落差，請問是哪方面的設置造成的?

請檢閱 (47 K) 3

看了文件，個人感覺是離散端口的局限性。可能在處理這種問題的時候離散端口不如波導端口。

波導端口模型的能量可以很快衰減到-80 dB，離散端口的模型低于-40 dB就橫線了。

所以說在仿真實要等能量衰減到變橫線比較可信嗎?大部分的時候好像都衰減不到變橫線???
