微帶饋電的端口怎么設置

看了幫助里的例子,導體帶條的寬度是2.46mm,waveguide的寬度為9.01mm,高度從地面向上為3.794mm.不知是什么準則

網友回復:

hi wwwjjjsss,
看過CST的一個講座資料，里面說是要把端口全部覆蓋掉。
但是好像在另外一個資料里面又有不同的說法，現在我不記得了，改天找到了再貼過來，呵呵

網友回復:

這個全部覆蓋是什么意思呢?微帶的話應該有其特殊性吧,和HFSS一樣.希望能早日得到答案

網友回復:

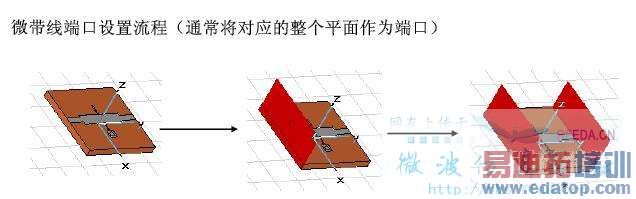

所謂的全部覆蓋（來源于北理的講座）：

其實我在做的時候也沒有這樣，把三層蓋住多一些就可以了，不知道對不對。

網友回復:

波導有屏蔽的作用，這樣就不必?fù)?dān)心端口設置太大會導致高次模，所以對于屏蔽微帶通常將整個面設為端口。

網友回復:

多謝樓上兩位了!但我看幫助的例子里就沒有完全覆蓋.我用完全覆蓋的和按例子給出的比例分別算了下,結果差不多.
我想是不是這樣的:完全覆蓋可以包含所有可能的模式,這樣就省去了再去算端口大小的麻煩?
至于樓上所說的端口設置太大會導致高次模,不太明白.而且什么是屏蔽微帶呢?請指教!
