CST AC-Combine任務Fast Combine Results功能使用
在進行系統級電磁仿真的過程中，經常要在設計工作室中添加各種電路拓撲，并希望得到包含電路影響的電磁仿真結果。AC-Combine task就能實現該功能。對于端口較多、遠場監視器較多的場景，工程將占用較大的磁盤，AC-Combine時間也會更久。本期內容將介紹:通過Fast Combine Results功能大大減小工程占用的磁盤，加快AC-Combine時間。

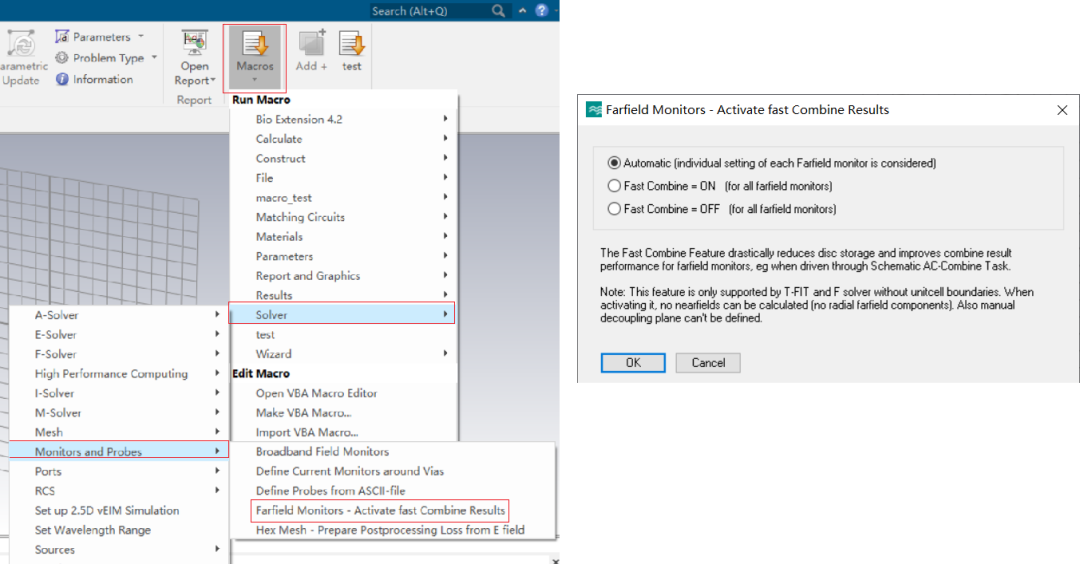

Fast Combine Results功能位于Macro下拉菜單中：Macro/Solver/Monitors and Probes/Farfield Monitors - Activate fast Combine Results。
注意：要在運行3D仿真前修改Fast Combine=ON/OFF才能生效。
以PCB模型和手機天線模型為例，對比Fast Combine=ON/OFF對工程大小和AC-Combine時間的影響。
1.PCB模型

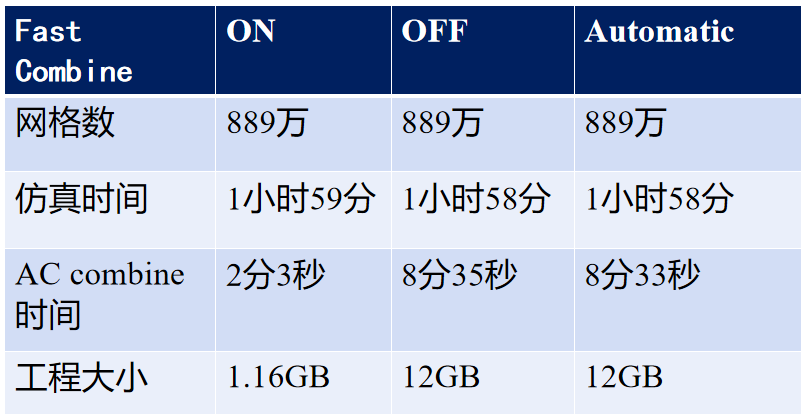

PCB模型包含12個Discretes端口,100個遠場監視器，設計工作室中添加12個AC-Combine tasks。對比Fast Combine=ON/OFF對工程大小和AC-Combine時間的影響，如下表：
2.手機天線模型

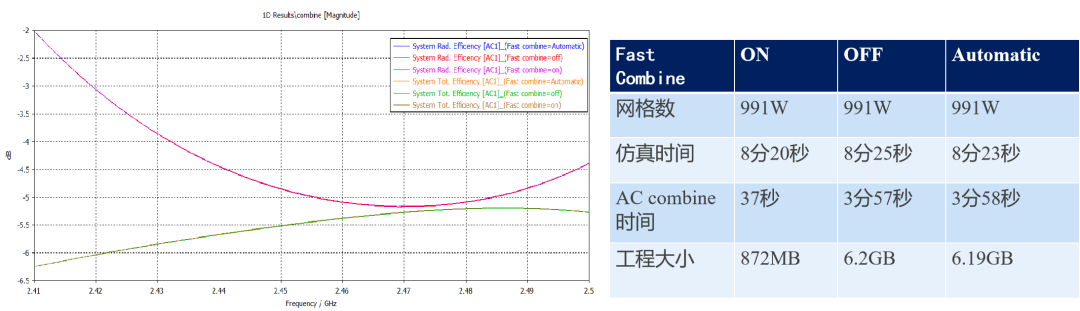

手機天線模型包含1個Discrete端口,300個遠場監視器，設計工作室中添加1個AC-Combine task。對比Fast Combine=ON/OFF對工程大小、AC-Combine時間和仿真結果的影響，如下圖：
通過上述兩個案例結果對比，可以得出結論：
1、Fast Combine Results開啟與否不影響AC Combine仿真結果。
2、開啟Fast Combine Results功能可以大大減小工程占用的磁盤。
3、開啟Fast Combine Results功能可以有效地提升AC Combine的速度，提升效果約4~6倍。
