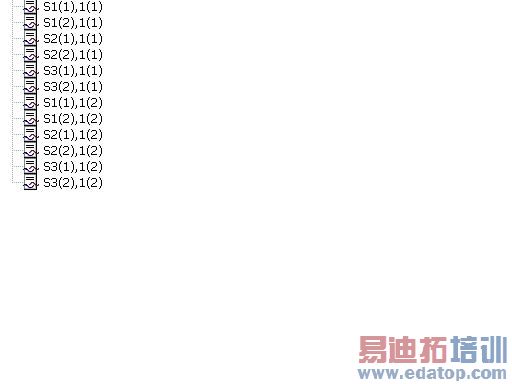

這張圖中的括號數字怎么解釋.
這兩張圖中的括號數字怎么解釋?zhuān)诙?后面括號的數字全一樣，謝謝
這是做什么得出的？你是參數掃描了嗎？
我想仿真一個波導的模式，所以第二幅圖沃選了8個模式，并且只有1端口激勵，就這樣，我看不明白s參數中括號的意思
18這個 是 指第幾個模式，前面的是指s參數，1（8），這里1是指端口一，里面是共八個模式
例如：
s2（1），1（8）
其中s2（1）是指對第一個模式而言查看到的s21參數值
1（8）是指，傳輸共有八個模式，對第1個端口而言
感覺理解不了啊，我以前也遇到過這種情況，還以為是s2（1），1（8）。其中s2（1）是指對第一個模式而言查看到的s21參數值
1（8）是指的是激勵的是一端口的第八個模式。
s2（1），1（1）
是 m=0 n=0 .基本摸 從 port 1到 2。
s2（2），1（2）
是 模式 2從 port 1到 2。
s2（1），1（2）
我覺得基本沒有什么用
是 模式2在port 1到 模式1在port 2
和呆呆說的差不多
討論.......
Sa(b),c(d)：在端口c輸入的第d個模式向端口a的第b個模式的散射系數
a：輸出端口序號；b：輸出模式序號
c：輸入端口序號；d：輸入模式序號
在FIG1中，應當至少是一個三端口器件，每個port的模式數為2，port1為激勵端口，激勵模式為ALL；
在FIG2中，應當是一個兩端口器件，每個port的模式數為8，port1為激勵端口，激勵模式為第8個模式；
需要說明的對于不同的端口，相同數值的b和d可能針對不同的模式。比如模擬一個矩圓轉換波導段，b和d都為1時，一個代表TE11（圓），一個代表TE10（方）。
這要具體問題具體分析。
這些S參數在模式轉仿真工作中都是非常有用的數據。
謝謝，lbbwo的解答
