CST基礎011-設置仿真使用的單位(Unit)

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

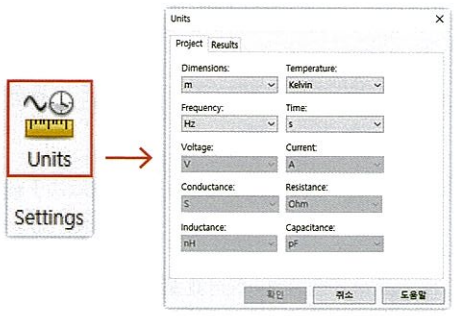

設置仿真使用的Unit操作命令：Home > Settings > Units。

Units用來設置仿真分析對象Model的基本單位。該設置中可以進行尺寸、溫度、頻率、時間單位等設置。

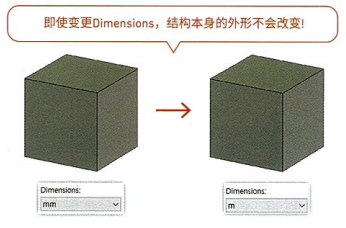

設置尺寸單位時需要注意的是，繪制Model后更改單位，這樣只是單位發生變化，設定的數值還是保持不變。如果將10mm尺寸的結構單位更改為cm，結構不會變?yōu)?cm，而是10cm的尺寸。這點需要注意！

請記住，EDA Import之前請先將Unit設定為mm或以下。否則，會彈出如下圖的警告提示。

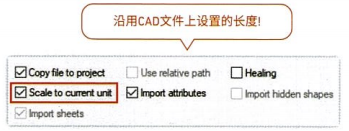

import模型時，如果希望CAD文件的長度保持不變，請勾選Scaleto current unit后再導入。詳細內容請見“018.CAD/EDA文件的Import/Export！”
